Folleto Rigid · Awaduct

47

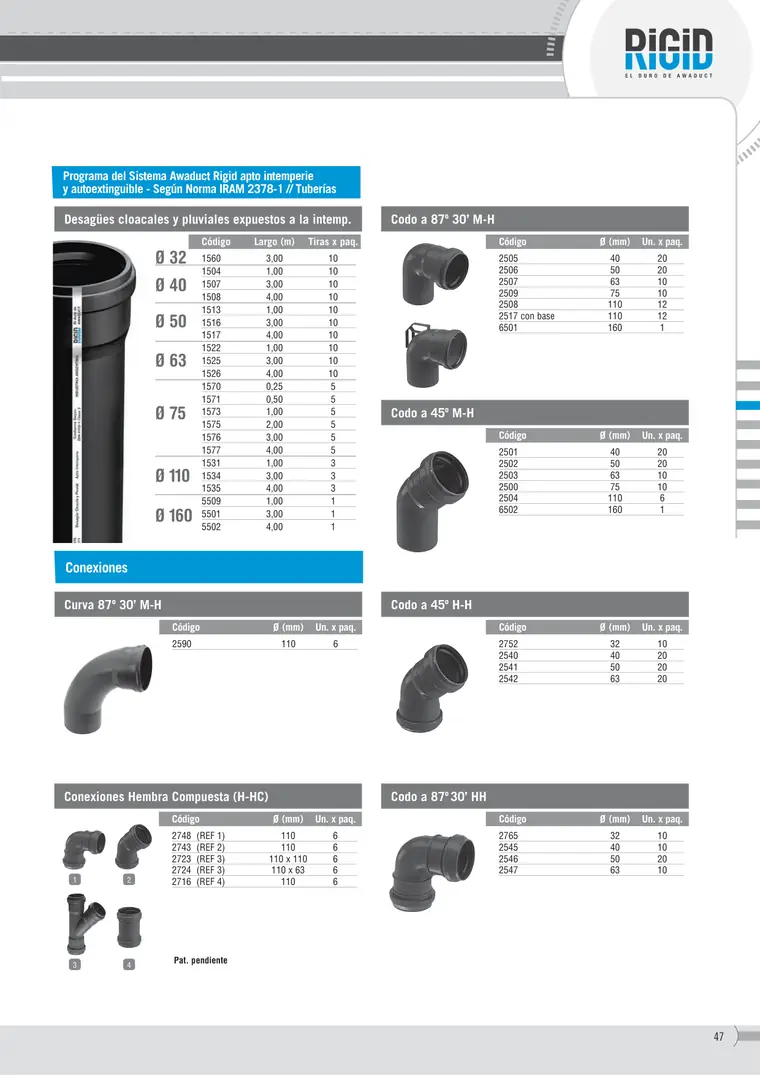

Conexiones

Curva 87º 30’ M-H

Código Ø (mm) Un. x paq.

2590 110 6

Conexiones Hembra Compuesta (H-HC)

Código Ø (mm) Un. x paq.

2748 (REF 1) 110 6 2743 (REF 2) 110 6 2723 (REF 3) 110 x 110 6 2724 (REF 3) 110 x 63 6 2716 (REF 4) 110 6

1 2

3 4 pat. pendiente

Programa del Sistema Awaduct Rigid apto intemperie y autoextinguible - Según Norma IRAM 2378-1 // Tuberías

Ø 40

Ø 32

Ø 50

Ø 63

Ø 110

Ø 75

Ø 160

Desagües cloacales y pluviales expuestos a la intemp.

Código Largo (m) Tiras x paq.

1560 3,00 10 1504 1,00 10 1507 3,00 10 1508 4,00 10 1513 1,00 10 1516 3,00 10 1517 4,00 10 1522 1,00 10 1525 3,00 10 1526 4,00 10 1570 0,25 5 1571 0,50 5 1573 1,00 5 1575 2,00 5 1576 3,00 5 1577 4,00 5 1531 1,00 3 1534 3,00 3 1535 4,00 3 5509 1,00 1 5501 3,00 1 5502 4,00 1

Codo a 87º 30’ M-H

Código Ø (mm) Un. x paq.

2505 40 20 2506 50 20 2507 63 10 2509 75 10 2508 110 12 2517 con base 110 12 6501 160 1

Codo a 45º M-H

Código Ø (mm) Un. x paq.

2501 40 20 2502 50 20 2503 63 10 2500 75 10 2504 110 6 6502 160 1

Codo a 45º H-H

Código Ø (mm) Un. x paq.

2752 32 10 2540 40 20 2541 50 20 2542 63 20

Codo a 87º 30’ HH

Código Ø (mm) Un. x paq.

2765 32 10 2545 40 10 2546 50 20 2547 63 10

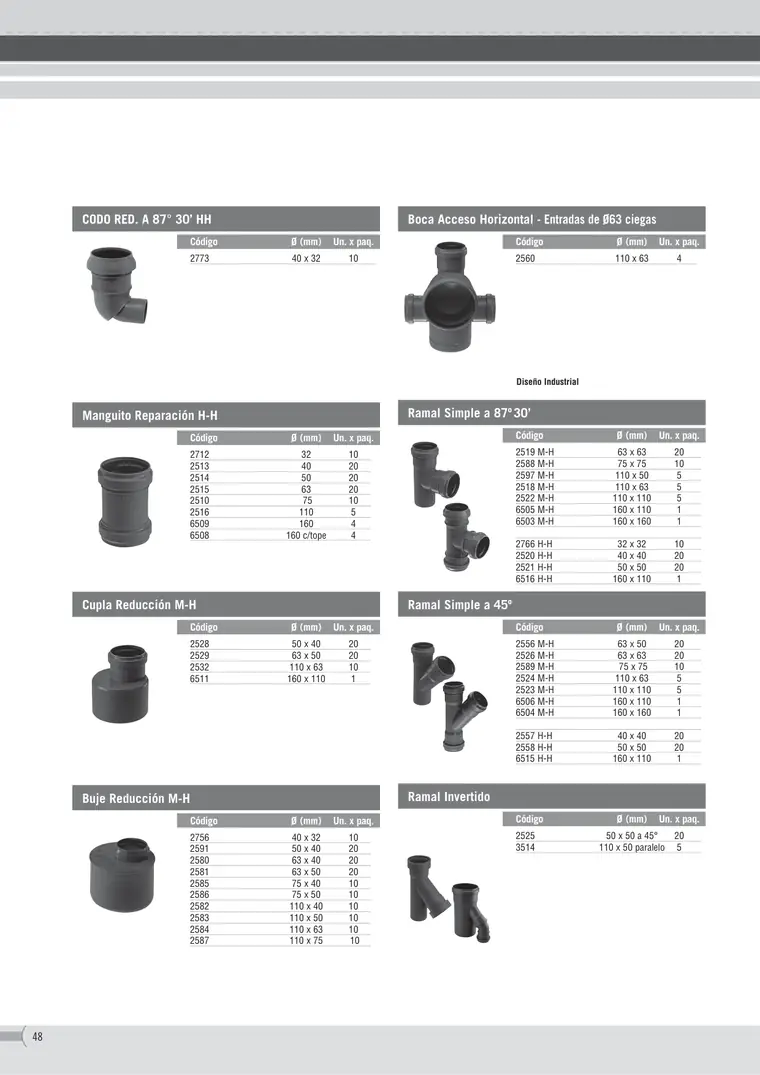

48

Boca Acceso Horizontal - Entradas de Ø63 ciegas

Código Ø (mm) Un. x paq.

2560 110 x 63 4

Diseño Industrial

Ramal Simple a 87º 30’

Código Ø (mm) Un. x paq.

2519 M-H 63 x 63 20 2588 M-H 75 x 75 10 2597 M-H 110 x 50 5 2518 M-H 110 x 63 5 2522 M-H 110 x 110 5 6505 M-H 160 x 110 1 6503 M-H 160 x 160 1

2766 H-H 32 x 32 10 2520 H-H 40 x 40 20 2521 H-H 50 x 50 20 6516 H-H 160 x 110 1

Ramal Simple a 45º

Código Ø (mm) Un. x paq.

2556 M-H 63 x 50 20 2526 M-H 63 x 63 20 2589 M-H 75 x 75 10 2524 M-H 110 x 63 5 2523 M-H 110 x 110 5 6506 M-H 160 x 110 1 6504 M-H 160 x 160 1

2557 H-H 40 x 40 20 2558 H-H 50 x 50 20 6515 H-H 160 x 110 1

Ramal Invertido

Código Ø (mm) Un. x paq.

2525 50 x 50 a 45° 20 3514 110 x 50 paralelo 5

Manguito Reparación H-H

Código Ø (mm) Un. x paq.

2712 32 10 2513 40 20 2514 50 20 2515 63 20 2510 75 10 2516 110 5 6509 160 4 6508 160 c/tope 4

Cupla Reducción M-H

Código Ø (mm) Un. x paq.

2528 50 x 40 20 2529 63 x 50 20 2532 110 x 63 10 6511 160 x 110 1

Buje Reducción M-H

Código Ø (mm) Un. x paq.

2756 40 x 32 10 2591 50 x 40 20 2580 63 x 40 20 2581 63 x 50 20 2585 75 x 40 10 2586 75 x 50 10 2582 110 x 40 10 2583 110 x 50 10 2584 110 x 63 10 2587 110 x 75 10

Codo Red. a 87° 30’ HH

Código Ø (mm) Un. x paq.

2773 40 x 32 10

49

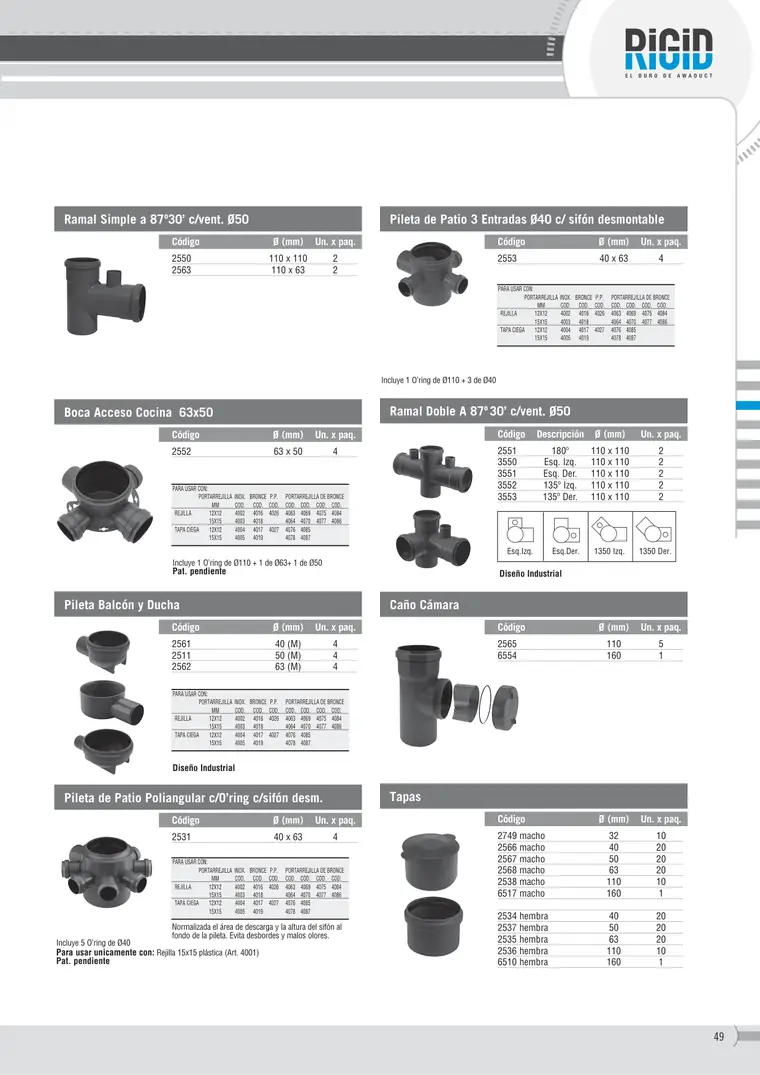

Ramal Simple a 87º30’ c/vent. Ø50

Código Ø (mm) Un. x paq.

2550 110 x 110 2 2563 110 x 63 2

Boca Acceso Cocina 63x50

Código Ø (mm) Un. x paq.

2552 63 x 50 4

para usar con: PortarRejilla Inox. Bronce P.P. PORTARREJILLA DE BRONCE mm Cod. Cod. Cod. Cod. Cod. Cod. Cod. rejilla 12x12 4002 4016 4026 4063 4069 4075 4084 15x15 4003 4018 4064 4070 4077 4086 Tapa Ciega 12x12 4004 4017 4027 4076 4085 15x15 4005 4019 4078 4087

Incluye 1 O’ring de Ø110 + 1 de Ø63+ 1 de Ø50 Pat. pendiente

Pileta Balcón y Ducha

para usar con: PortarRejilla Inox. Bronce P.P. PORTARREJILLA DE BRONCE mm Cod. Cod. Cod. Cod. Cod. Cod. Cod. rejilla 12x12 4002 4016 4026 4063 4069 4075 4084 15x15 4003 4018 4064 4070 4077 4086 Tapa Ciega 12x12 4004 4017 4027 4076 4085 15x15 4005 4019 4078 4087

Diseño Industrial

Código Ø (mm) Un. x paq.

2561 40 (M) 4 2511 50 (M) 4 2562 63 (M) 4

Pileta de Patio Poliangular c/O’ring c/sifón desm.

Código Ø (mm) Un. x paq.

2531 40 x 63 4

Incluye 5 O’ring de Ø40 Para usar unicamente con: Rejilla 15x15 plástica (Art. 4001) Pat. pendiente

para usar con: PortarRejilla Inox. Bronce P.P. PORTARREJILLA DE BRONCE mm Cod. Cod. Cod. Cod. Cod. Cod. Cod. rejilla 12x12 4002 4016 4026 4063 4069 4075 4084 15x15 4003 4018 4064 4070 4077 4086 Tapa Ciega 12x12 4004 4017 4027 4076 4085 15x15 4005 4019 4078 4087

Normalizada el área de descarga y la altura del sifón al fondo de la pileta. Evita desbordes y malos olores.

Ramal Doble a 87º 30’ c/vent. Ø50

Código Descripción Ø (mm) Un. x paq.

2551 180º 110 x 110 2 3550 Esq. Izq. 110 x 110 2 3551 Esq. Der. 110 x 110 2 3552 135º Izq. 110 x 110 2 3553 135º Der. 110 x 110 2

Diseño Industrial

Esq.Der. Esq.Izq. 1350 Der. 1350 Izq.

Caño Cámara

Código Ø (mm) Un. x paq.

2565 110 5 6554 160 1

Tapas

Código Ø (mm) Un. x paq.

2749 macho 32 10 2566 macho 40 20 2567 macho 50 20 2568 macho 63 20 2538 macho 110 10 6517 macho 160 1

2534 hembra 40 20 2537 hembra 50 20 2535 hembra 63 20 2536 hembra 110 10 6510 hembra 160 1

Pileta de Patio 3 Entradas Ø40 c/ sifón desmontable

Código Ø (mm) Un. x paq.

2553 40 x 63 4

Incluye 1 O’ring de Ø110 + 3 de Ø40

para usar con: PortarRejilla Inox. Bronce P.P. PORTARREJILLA DE BRONCE mm Cod. Cod. Cod. Cod. Cod. Cod. Cod. rejilla 12x12 4002 4016 4026 4063 4069 4075 4084 15x15 4003 4018 4064 4070 4077 4086 Tapa Ciega 12x12 4004 4017 4027 4076 4085 15x15 4005 4019 4078 4087

50

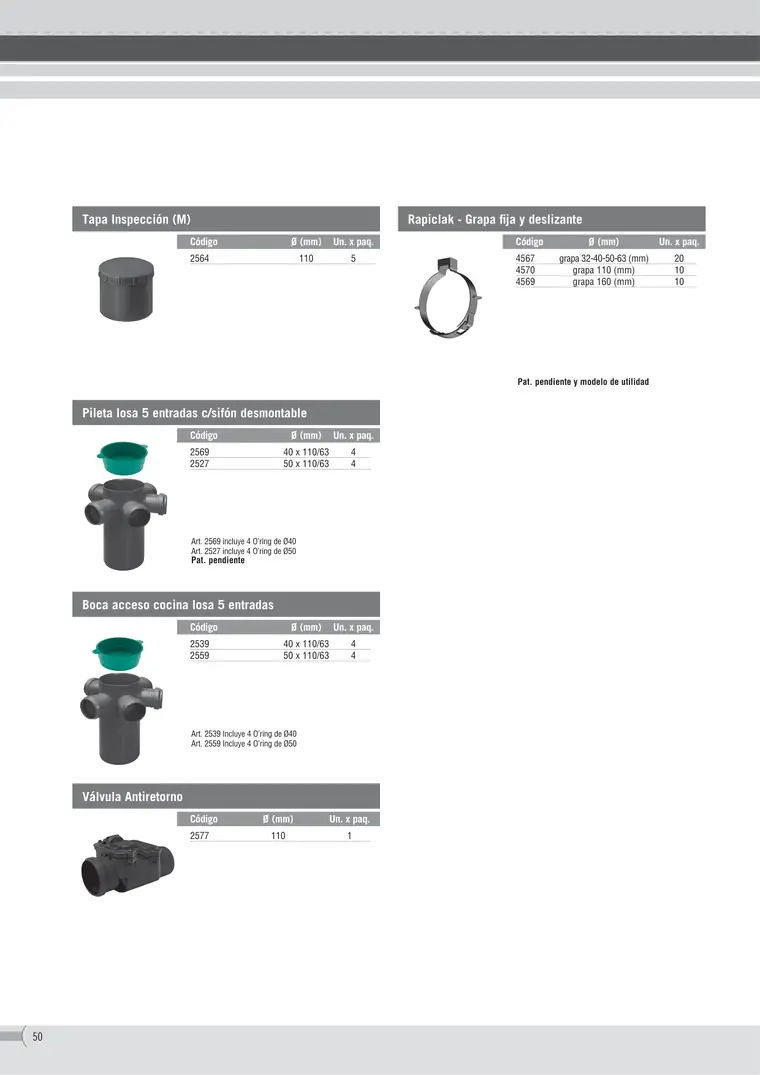

Rapiclak - Grapa fija y deslizante

Código Ø (mm) Un. x paq.

4567 grapa 32-40-50-63 (mm) 20 4570 grapa 110 (mm) 10 4569 grapa 160 (mm) 10

Pat. pendiente y modelo de utilidad

Pileta losa 5 entradas c/sifón desmontable

Código Ø (mm) Un. x paq.

2569 40 x 110/63 4 2527 50 x 110/63 4

Art. 2569 incluye 4 O’ring de Ø40 Art. 2527 incluye 4 O’ring de Ø50 Pat. pendiente

Boca acceso cocina losa 5 entradas

Código Ø (mm) Un. x paq.

2539 40 x 110/63 4 2559 50 x 110/63 4

Art. 2539 Incluye 4 O’ring de Ø40 Art. 2559 Incluye 4 O’ring de Ø50

Válvula Antiretorno

Código Ø (mm) Un. x paq.

2577 110 1

Tapa Inspección (M)

Código Ø (mm) Un. x paq.

2564 110 5

Fecha de emisión del certificado: Date of issue(day/mo/yr):

15/07/2020

Certificador: Ing. Pablo Gilardoni Certifier:

TÜV Rheinland Argentina S.A., Av. Cabildo 642, Piso 8º, C1428AAT, Ciudad Autónoma de Buenos Aires, Argentina.

Página 1 de 2 / Page 1 de 2 FCMPNA-Rev.4

Certificado Certificate

Licencia de Marca de Conformidad License of Conformity Mark

Certificado No. / Certificate No. MC-V 3885265 JNA

Informe No. / Report No. E3888135 E01

Nombre y dirección del titular del certificado Name and address of the certificate holder

Macroplast S.A. Calle 15, Nro. 359, Parque Industrial Pilar, Pilar, Buenos Aires, Argentina

Nombre y dirección de la fábrica Name and address of the factory

Macroplast S.A. Calle 15, Nro. 359, Parque Industrial Pilar, Pilar, Buenos Aires, Argentina

Origen / Origin Argentina

Producto / Product TUBERÍAS DE POLIPROPILENO

Designación / Type Designation Ver Anexo

Marca comercial/ Trademark AWADUCT INTEMPERIE/RIGID

Características principales Ratings and principal characteristics

Ver Anexo

Información adicional (si es necesaria) Additional information (if necessary)

Sistema de color negro, conforme a ensayo de envejecimiento acelerado a radiaciones UV y conforme a ensayo de hilo incandescente.

Ensayado según Tested according to

IRAM 13476:2013, ISO 7671:2003, IRAM 2378-1, ASTM G154:2006

Laboratorio de ensayo Testing Laboratory

Macroplast S.A. Calle 15, Nro. 359, Parque Industrial Pilar, Pilar, Buenos Aires, Argentina

1. Los productos dentro del alcance de esta Licencia que sean fabricados por cuenta y orden de terceras partes radicadas en la ARGENTINA y que hayan obtenido la certificación local de TÜV Rheinland Argentina en conformidad con los requisitos establecidos en la Resolución S.C. Nº 169/2018, pueden además hacer uso de la Marca de Seguridad establecida en la Resolución ex-SIC&M Nº 799/99. Products within the scope of this License which are produced on behalf and request of third parties located in ARGENTINA and which have obtained the local TÜV Rheinland Argentina certification in conformity with the requirement established by Resolution S.C. Nr. 169/2018, may use the Safety Mark established by Resolution ex-SIC&M Nr. 799/99. 2. Este certificado está vinculado a un contrato y para el alcance arriba citado. This certificate is based on our Testing and Certification Regulation for the above mentioned scope.

SIGN

Fecha de emisión del certificado: Date of issue(day/mo/yr):

15/07/2020

Certificador: Ing. Pablo Gilardoni Certifier:

TÜV Rheinland Argentina S.A., Av. Cabildo 642, Piso 8º, C1428AAT, Ciudad Autónoma de Buenos Aires, Argentina.

Página 2 de 2 / Page 2 de 2 FCMPNA-Rev.4

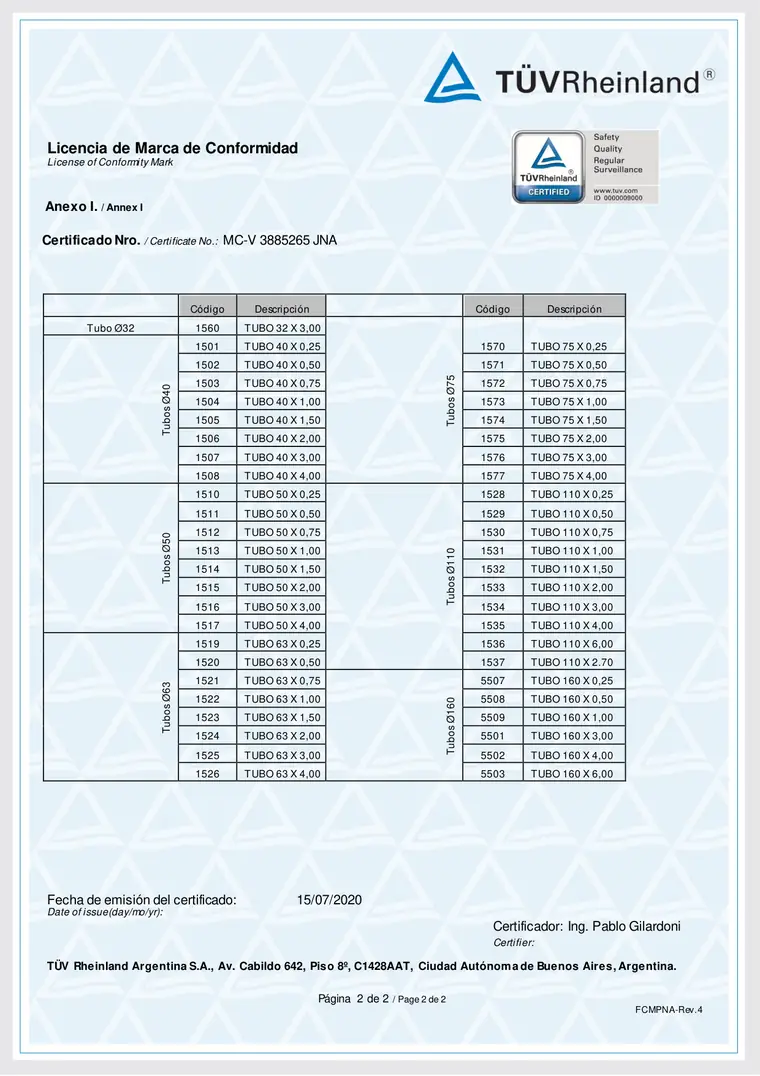

Licencia de Marca de Conformidad License of Conformity Mark

Anexo I. / Annex I

Certificado Nro. / Certificate No.: MC-V 3885265 JNA

Código Descripción Código Descripción

Tubo Ø32 1560 TUBO 32 X 3,00

1570 TUBO 75 X 0,25

1501 TUBO 40 X 0,25

1502 TUBO 40 X 0,50 1571 TUBO 75 X 0,50

1503 TUBO 40 X 0,75 1572 TUBO 75 X 0,75

1504 TUBO 40 X 1,00 1573 TUBO 75 X 1,00

1505 TUBO 40 X 1,50 1574 TUBO 75 X 1,50

1506 TUBO 40 X 2,00 1575 TUBO 75 X 2,00

1507 TUBO 40 X 3,00 1576 TUBO 75 X 3,00

1508 TUBO 40 X 4,00 1577 TUBO 75 X 4,00

1510 TUBO 50 X 0,25

1528 TUBO 110 X 0,25

1511 TUBO 50 X 0,50 1529 TUBO 110 X 0,50

1512 TUBO 50 X 0,75 1530 TUBO 110 X 0,75

1513 TUBO 50 X 1,00 1531 TUBO 110 X 1,00

1514 TUBO 50 X 1,50 1532 TUBO 110 X 1,50

1515 TUBO 50 X 2,00 1533 TUBO 110 X 2,00

1516 TUBO 50 X 3,00 1534 TUBO 110 X 3,00

1517 TUBO 50 X 4,00 1535 TUBO 110 X 4,00

1519 TUBO 63 X 0,25 1536 TUBO 110 X 6,00

1520 TUBO 63 X 0,50 1537 TUBO 110 X 2.70

1521 TUBO 63 X 0,75

5507 TUBO 160 X 0,25

1522 TUBO 63 X 1,00 5508 TUBO 160 X 0,50

1523 TUBO 63 X 1,50 5509 TUBO 160 X 1,00

1524 TUBO 63 X 2,00 5501 TUBO 160 X 3,00

1525 TUBO 63 X 3,00 5502 TUBO 160 X 4,00

1526 TUBO 63 X 4,00 5503 TUBO 160 X 6,00

Fecha de emisión del certificado: Date of issue(day/mo/yr):

15/07/2020

Certificador: Ing. Pablo Gilardoni Certifier:

TÜV Rheinland Argentina S.A., Av. Cabildo 642, Piso 8º, C1428AAT, Ciudad Autónoma de Buenos Aires, Argentina.

Página 1 de 4 / Page 1 de 4 FCMPNA-Rev.4

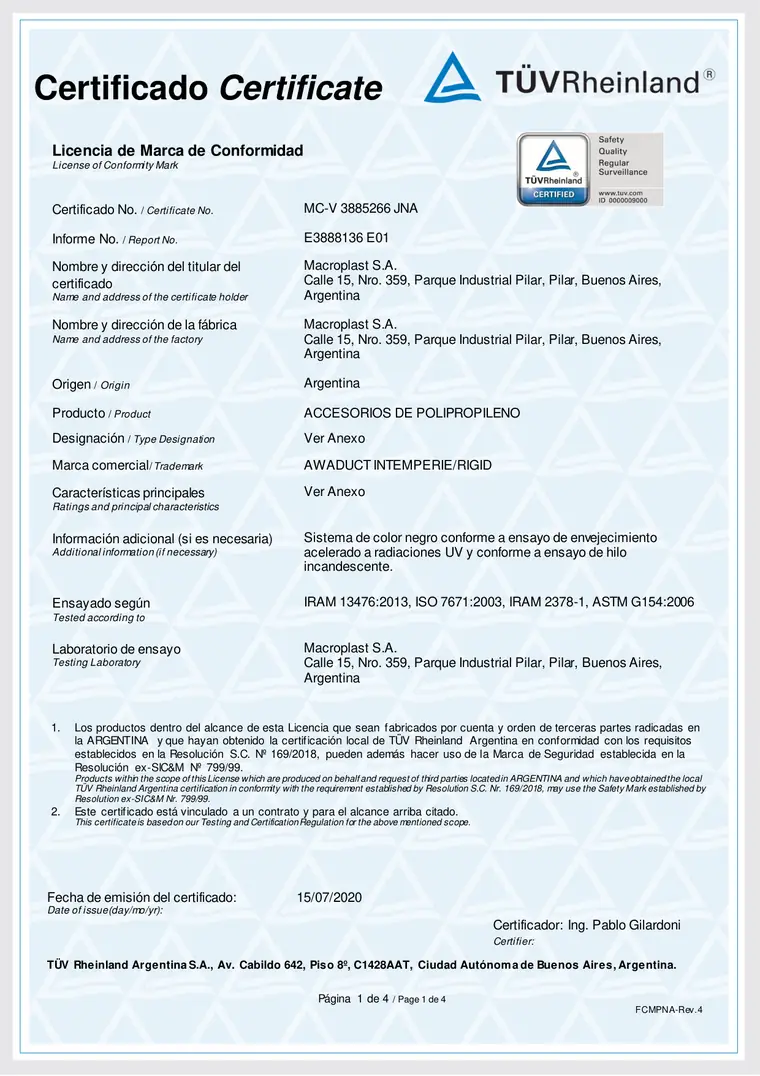

Certificado Certificate

Licencia de Marca de Conformidad License of Conformity Mark

Certificado No. / Certificate No. MC-V 3885266 JNA

Informe No. / Report No. E3888136 E01

Nombre y dirección del titular del certificado Name and address of the certificate holder

Macroplast S.A. Calle 15, Nro. 359, Parque Industrial Pilar, Pilar, Buenos Aires, Argentina

Nombre y dirección de la fábrica Name and address of the factory

Macroplast S.A. Calle 15, Nro. 359, Parque Industrial Pilar, Pilar, Buenos Aires, Argentina

Origen / Origin Argentina

Producto / Product ACCESORIOS DE POLIPROPILENO

Designación / Type Designation Ver Anexo

Marca comercial/ Trademark AWADUCT INTEMPERIE/RIGID

Características principales Ratings and principal characteristics

Ver Anexo

Información adicional (si es necesaria) Additional information (if necessary)

Sistema de color negro conforme a ensayo de envejecimiento acelerado a radiaciones UV y conforme a ensayo de hilo incandescente.

Ensayado según Tested according to

IRAM 13476:2013, ISO 7671:2003, IRAM 2378-1, ASTM G154:2006

Laboratorio de ensayo Testing Laboratory

Macroplast S.A. Calle 15, Nro. 359, Parque Industrial Pilar, Pilar, Buenos Aires, Argentina

1. Los productos dentro del alcance de esta Licencia que sean fabricados por cuenta y orden de terceras partes radicadas en la ARGENTINA y que hayan obtenido la certificación local de TÜV Rheinland Argentina en conformidad con los requisitos establecidos en la Resolución S.C. Nº 169/2018, pueden además hacer uso de la Marca de Seguridad establecida en la Resolución ex-SIC&M Nº 799/99. Products within the scope of this License which are produced on behalf and request of third parties located in ARGENTINA and which have obtained the local TÜV Rheinland Argentina certification in conformity with the requirement established by Resolution S.C. Nr. 169/2018, may use the Safety Mark established by Resolution ex-SIC&M Nr. 799/99. 2. Este certificado está vinculado a un contrato y para el alcance arriba citado. This certificate is based on our Testing and Certification Regulation for the above mentioned scope.

Fecha de emisión del certificado: Date of issue(day/mo/yr):

15/07/2020

Certificador: Ing. Pablo Gilardoni Certifier:

TÜV Rheinland Argentina S.A., Av. Cabildo 642, Piso 8º, C1428AAT, Ciudad Autónoma de Buenos Aires, Argentina.

Página 2 de 4 / Page 2 de 4 FCMPNA-Rev.4

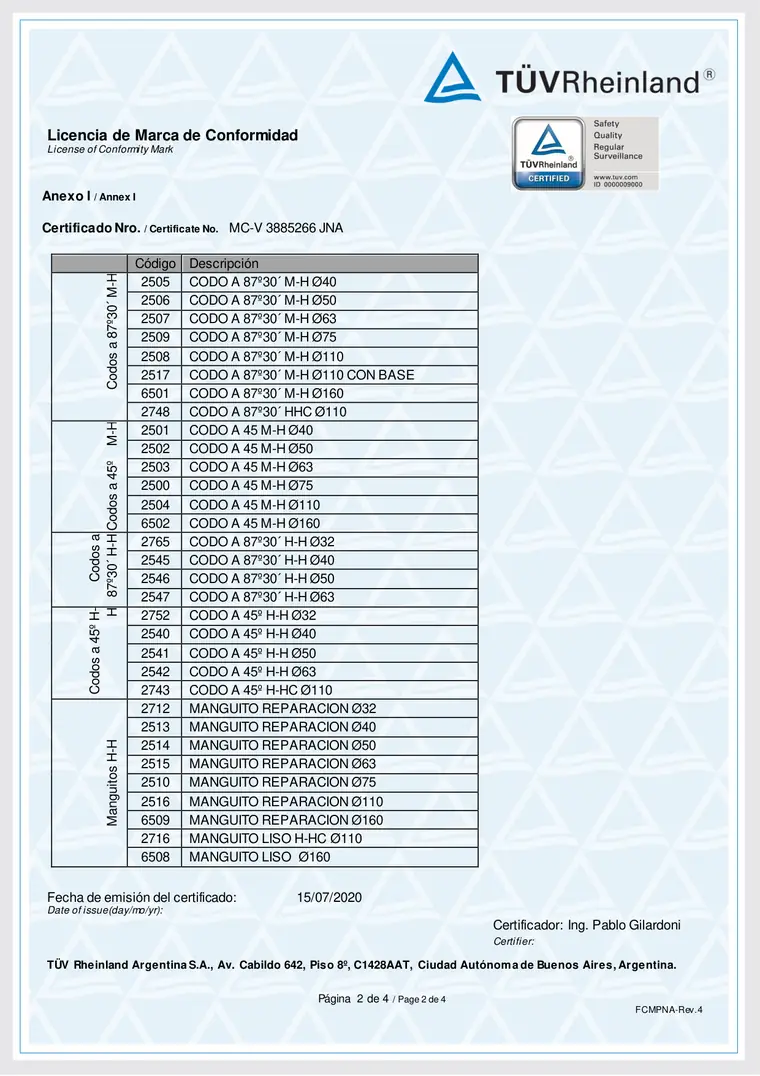

Licencia de Marca de Conformidad License of Conformity Mark

Anexo I / Annex I

Certificado Nro. / Certificate No. MC-V 3885266 JNA

Código Descripción

2505 CODO A 87º30´ M-H Ø40 2506 CODO A 87º30´ M-H Ø50 2507 CODO A 87º30´ M-H Ø63 2509 CODO A 87º30´ M-H Ø75 2508 CODO A 87º30´ M-H Ø110 2517 CODO A 87º30´ M-H Ø110 CON BASE 6501 CODO A 87º30´ M-H Ø160 2748 CODO A 87º30´ HHC Ø110

2501 CODO A 45 M-H Ø40 2502 CODO A 45 M-H Ø50 2503 CODO A 45 M-H Ø63 2500 CODO A 45 M-H Ø75 2504 CODO A 45 M-H Ø110 6502 CODO A 45 M-H Ø160

2765 CODO A 87º30´ H-H Ø32 2545 CODO A 87º30´ H-H Ø40 2546 CODO A 87º30´ H-H Ø50 2547 CODO A 87º30´ H-H Ø63

2752 CODO A 45º H-H Ø32 2540 CODO A 45º H-H Ø40 2541 CODO A 45º H-H Ø50 2542 CODO A 45º H-H Ø63 2743 CODO A 45º H-HC Ø110

2712 MANGUITO REPARACION Ø32 2513 MANGUITO REPARACION Ø40 2514 MANGUITO REPARACION Ø50 2515 MANGUITO REPARACION Ø63 2510 MANGUITO REPARACION Ø75 2516 MANGUITO REPARACION Ø110 6509 MANGUITO REPARACION Ø160 2716 MANGUITO LISO H-HC Ø110 6508 MANGUITO LISO Ø160

Fecha de emisión del certificado: Date of issue(day/mo/yr):

15/07/2020

Certificador: Ing. Pablo Gilardoni Certifier:

TÜV Rheinland Argentina S.A., Av. Cabildo 642, Piso 8º, C1428AAT, Ciudad Autónoma de Buenos Aires, Argentina.

Página 3 de 4 / Page 3 de 4 FCMPNA-Rev.4

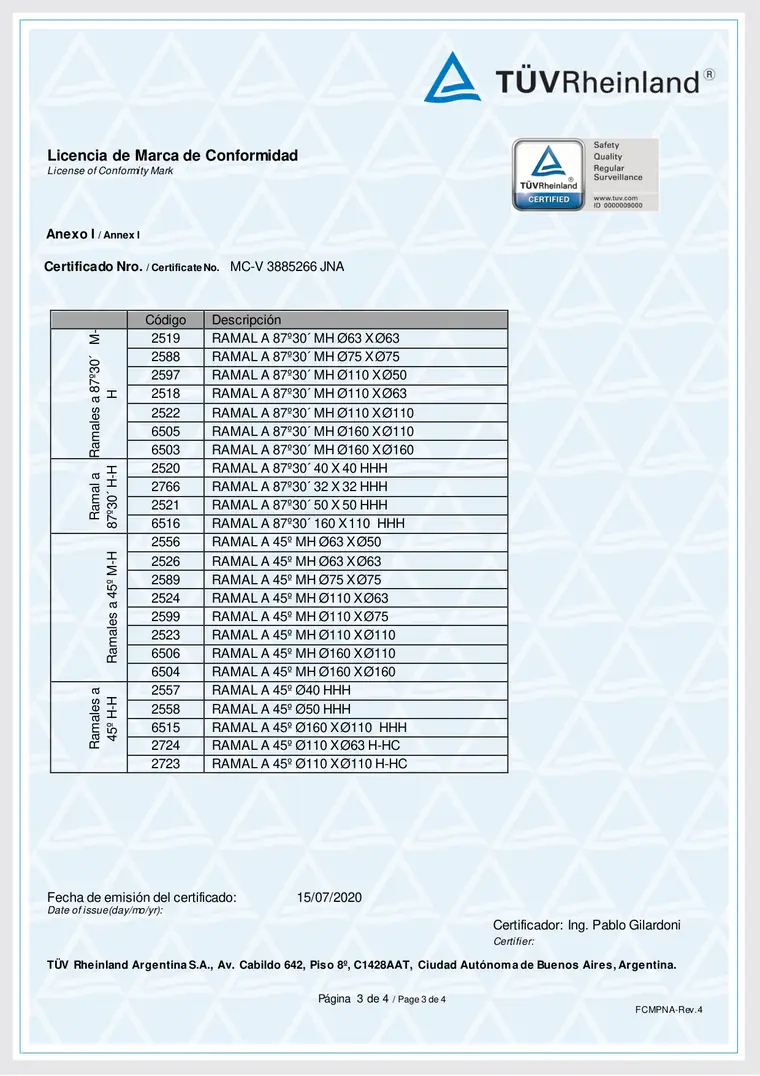

Licencia de Marca de Conformidad License of Conformity Mark

Anexo I / Annex I

Certificado Nro. / Certificate No. MC-V 3885266 JNA

Código Descripción

2519 RAMAL A 87º30´ MH Ø63 X Ø63 2588 RAMAL A 87º30´ MH Ø75 X Ø75 2597 RAMAL A 87º30´ MH Ø110 X Ø50 2518 RAMAL A 87º30´ MH Ø110 X Ø63 2522 RAMAL A 87º30´ MH Ø110 X Ø110 6505 RAMAL A 87º30´ MH Ø160 X Ø110 6503 RAMAL A 87º30´ MH Ø160 X Ø160

2520 RAMAL A 87º30´ 40 X 40 HHH 2766 RAMAL A 87º30´ 32 X 32 HHH 2521 RAMAL A 87º30´ 50 X 50 HHH 6516 RAMAL A 87º30´ 160 X 110 HHH

2556 RAMAL A 45º MH Ø63 X Ø50 2526 RAMAL A 45º MH Ø63 X Ø63 2589 RAMAL A 45º MH Ø75 X Ø75 2524 RAMAL A 45º MH Ø110 X Ø63 2599 RAMAL A 45º MH Ø110 X Ø75 2523 RAMAL A 45º MH Ø110 X Ø110 6506 RAMAL A 45º MH Ø160 X Ø110 6504 RAMAL A 45º MH Ø160 X Ø160

2557 RAMAL A 45º Ø40 HHH 2558 RAMAL A 45º Ø50 HHH 6515 RAMAL A 45º Ø160 X Ø110 HHH 2724 RAMAL A 45º Ø110 X Ø63 H-HC 2723 RAMAL A 45º Ø110 X Ø110 H-HC

Fecha de emisión del certificado: Date of issue(day/mo/yr):

15/07/2020

Certificador: Ing. Pablo Gilardoni Certifier:

TÜV Rheinland Argentina S.A., Av. Cabildo 642, Piso 8º, C1428AAT, Ciudad Autónoma de Buenos Aires, Argentina.

Página 4 de 4 / Page 4 de 4 FCMPNA-Rev.4

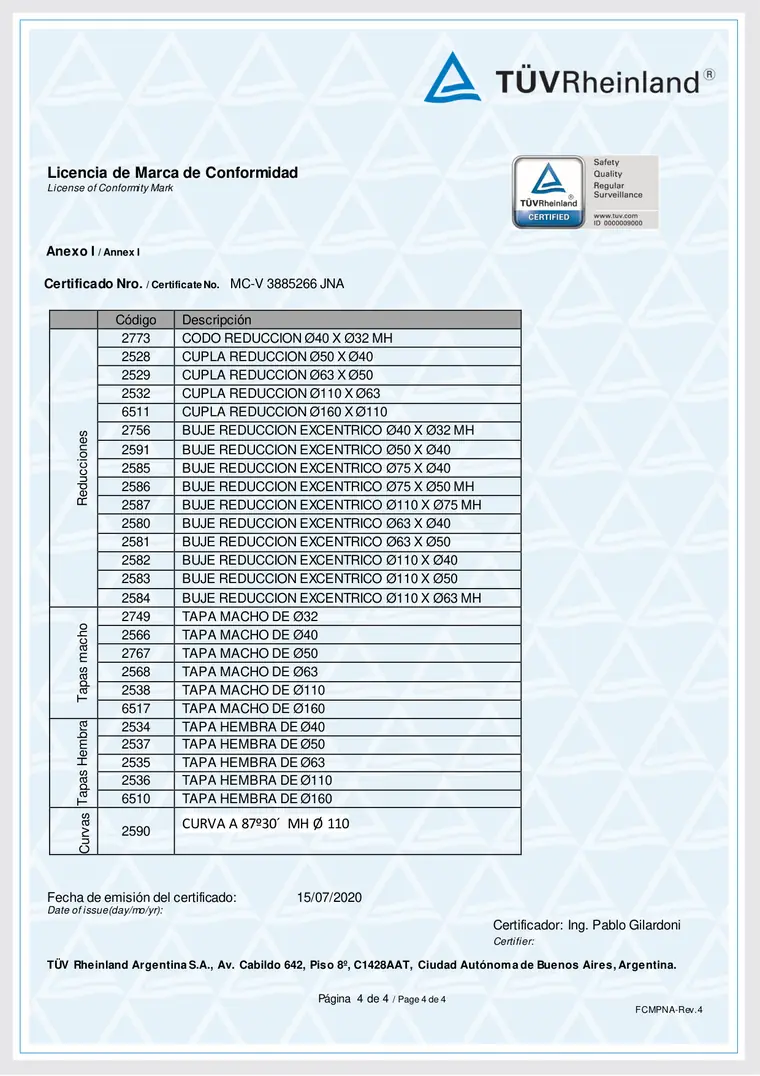

Licencia de Marca de Conformidad License of Conformity Mark

Anexo I / Annex I

Certificado Nro. / Certificate No. MC-V 3885266 JNA

Código Descripción

2773 CODO REDUCCION Ø40 X Ø32 MH 2528 CUPLA REDUCCION Ø50 X Ø40 2529 CUPLA REDUCCION Ø63 X Ø50 2532 CUPLA REDUCCION Ø110 X Ø63 6511 CUPLA REDUCCION Ø160 X Ø110 2756 BUJE REDUCCION EXCENTRICO Ø40 X Ø32 MH 2591 BUJE REDUCCION EXCENTRICO Ø50 X Ø40 2585 BUJE REDUCCION EXCENTRICO Ø75 X Ø40 2586 BUJE REDUCCION EXCENTRICO Ø75 X Ø50 MH 2587 BUJE REDUCCION EXCENTRICO Ø110 X Ø75 MH 2580 BUJE REDUCCION EXCENTRICO Ø63 X Ø40 2581 BUJE REDUCCION EXCENTRICO Ø63 X Ø50 2582 BUJE REDUCCION EXCENTRICO Ø110 X Ø40 2583 BUJE REDUCCION EXCENTRICO Ø110 X Ø50 2584 BUJE REDUCCION EXCENTRICO Ø110 X Ø63 MH

2749 TAPA MACHO DE Ø32 2566 TAPA MACHO DE Ø40 2767 TAPA MACHO DE Ø50 2568 TAPA MACHO DE Ø63 2538 TAPA MACHO DE Ø110 6517 TAPA MACHO DE Ø160

2534 TAPA HEMBRA DE Ø40 2537 TAPA HEMBRA DE Ø50 2535 TAPA HEMBRA DE Ø63 2536 TAPA HEMBRA DE Ø110 6510 TAPA HEMBRA DE Ø160

2590 CURVA A 87º30´ MH Ø 110
