M a n u a l t é c n i c o

D e s a g ü e s c l o a c a l e s y

p l u v i a l e s

E d i c i ó n 2 0 1 9

3

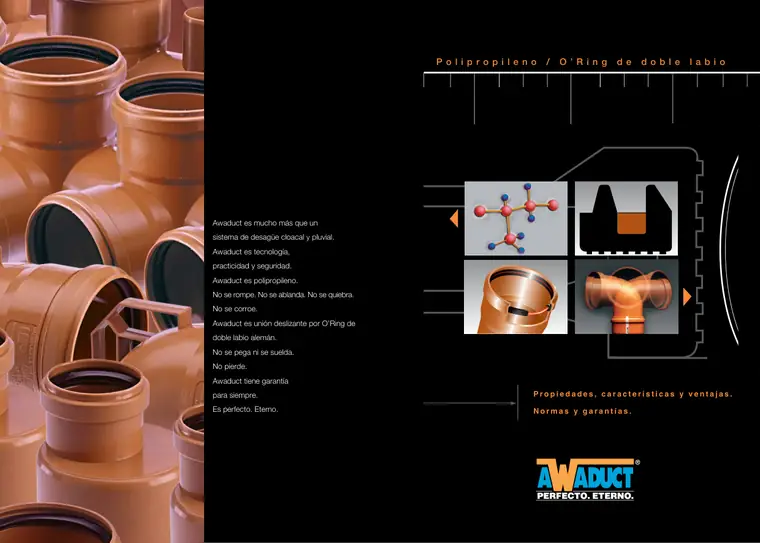

P r o p i e d a d e s , c a r a c t e r í s t i c a s y v e n t a j a s .

N o r m a s y g a r a n t í a s .

P o l i p r o p i l e n o / O ’ R i n g d e d o b l e l a b i o

Awaduct es mucho más que un

sistema de desagüe cloacal y pluvial.

Awaduct es tecnología,

practicidad y seguridad.

Awaduct es polipropileno.

No se rompe. No se ablanda. No se quiebra.

No se corroe.

Awaduct es unión deslizante por O’Ring de

doble labio alemán.

No se pega ni se suelda.

No pierde.

Awaduct tiene garantía

para siempre.

Es perfecto. Eterno.

5

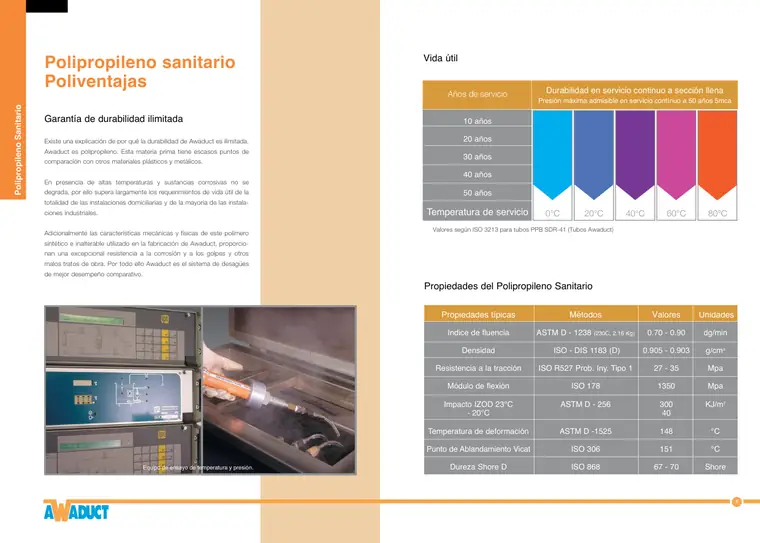

Polipropileno sanitario Poliventajas

Garantía de durabilidad ilimitada

Existe una explicación de por qué la durabilidad de Awaduct es ilimitada.

Awaduct es polipropileno. Esta materia prima tiene escasos puntos de

comparación con otros materiales plásticos y metálicos.

En presencia de altas temperaturas y sustancias corrosivas no se

degrada, por ello supera largamente los requerimientos de vida útil de la

totalidad de las instalaciones domiciliarias y de la mayoría de las instala

ciones industriales.

Adicionalmente las características mecánicas y físicas de este polímero

sintético e inalterable utilizado en la fabricación de Awaduct, proporcio

nan una excepcional resistencia a la corrosión y a los golpes y otros

malos tratos de obra. Por todo ello Awaduct es el sistema de desagües

de mejor desempeño comparativo.

Propiedades del Polipropileno Sanitario

Propiedades típicas Métodos Valores Unidades

Indice de fluencia ASTM D - 1238 (230C, 2.16 Kg) 0.70 - 0.90 dg/min Densidad ISO - DIS 1183 (D) 0.905 - 0.903 g/cm3

Resistencia a la tracción ISO R527 Prob. Iny. Tipo 1 27 - 35 Mpa

Módulo de flexión ISO 178 1350 Mpa

Impacto IZOD 23°C ASTM D - 256 300 KJ/m2 - 20°C 40

Temperatura de deformación ASTM D -1525 148 °C

Punto de Ablandamiento Vicat ISO 306 151 °C

Dureza Shore D ISO 868 67 - 70 Shore

Valores según ISO 3213 para tubos PPB SDR-41 (Tubos Awaduct)

Años de servicio

10 años

20 años

30 años

40 años

50 años

Temperatura de servicio

Durabilidad en servicio continuo a sección llena Presión máxima admisible en servicio contínuo a 50 años 5mca

20°C 40°C 60°C 80°C 0°C

Equipo de ensayo de temperatura y presión.

Vida útil

7

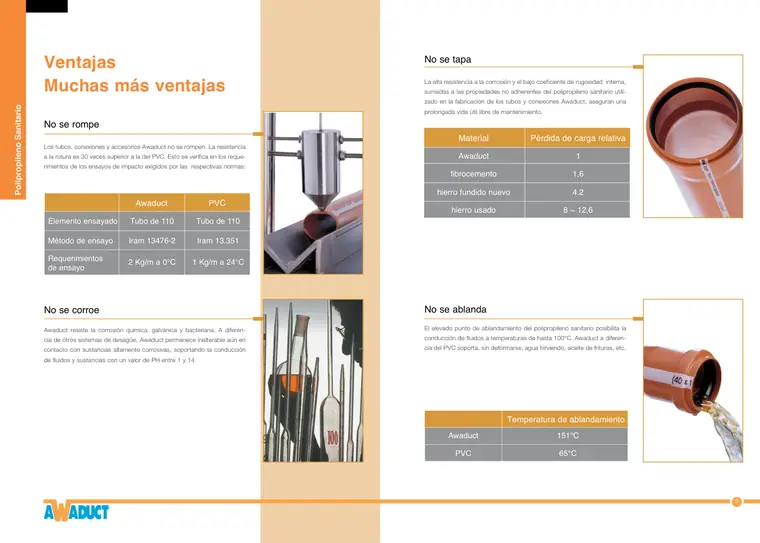

Ventajas Muchas más ventajas

No se rompe

Los tubos, conexiones y accesorios Awaduct no se rompen. La resistencia

a la rotura es 30 veces superior a la del PVC. Esto se verifica en los reque

rimientos de los ensayos de impacto exigidos por las respectivas normas:

No se corroe

Awaduct resiste la corrosión química, galvánica y bacteriana. A diferen

cia de otros sistemas de desagüe, Awaduct permanece inalterable aún en

contacto con sustancias altamente corrosivas, soportando la conducción

de fluidos y sustancias con un valor de PH entre 1 y 14.

No se tapa

La alta resistencia a la corrosión y el bajo coeficiente de rugosidad interna,

sumadas a las propiedades no adherentes del polipropileno sanitario utili

zado en la fabricación de los tubos y conexiones Awaduct, aseguran una

prolongada vida útil libre de mantenimiento.

No se ablanda

El elevado punto de ablandamiento del polipropileno sanitario posibilita la

conducción de fluidos a temperaturas de hasta 100°C. Awaduct a diferen

cia del PVC soporta, sin deformarse, agua hirviendo, aceite de frituras, etc.

Temperatura de ablandamiento Awaduct 151°C

PVC 65°C

Material Pérdida de carga relativa

Awaduct 1

fibrocemento 1,6

hierro fundido nuevo 4.2

hierro usado 8 ~ 12,6

Awaduct PVC

Elemento ensayado Tubo de 110 Tubo de 110

Método de ensayo Iram 13476-2 Iram 13.351 Requerimientos 2 Kg/m a 0°C 1 Kg/m a 24°C de ensayo

9

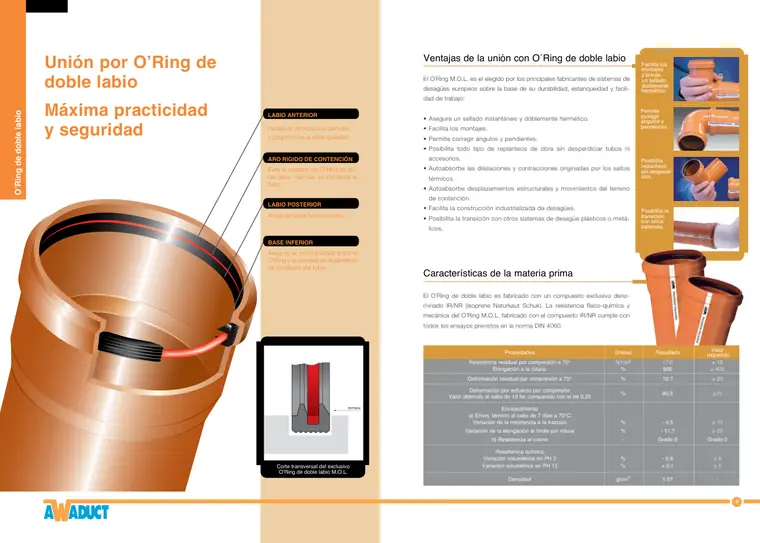

Corte transversal del exclusivo

O’Ring de doble labio M.O.L.

LABIO ANTERIOR

Facilita la introducción del tubo y proporciona la estanqueidad.

LABIO POSTERIOR

Asegura doble hermeticidad.

BASE INFERIOR

Asegura la estanqueidad entre el O’Ring y la cavidad de alojamiento de la cabeza del tubo.

Unión por O’Ring de doble labio

Máxima practicidad y seguridad

ARO RÍGIDO DE CONTENCIÓN

Evita la rotación del O’Ring de do ble labio mientras se introduce el tubo.

Ventajas de la unión con O´Ring de doble labio

El O´Ring M.O.L. es el elegido por los principales fabricantes de sistemas de

desagües europeos sobre la base de su durabilidad, estanqueidad y facili

dad de trabajo:

• Asegura un sellado instantáneo y doblemente hermético.

• Facilita los montajes.

• Permite corregir ángulos y pendientes.

• Posibilita todo tipo de replanteos de obra sin desperdiciar tubos ni

accesorios.

• Autoabsorbe las dilataciones y contracciones originadas por los saltos

térmicos.

• Autoabsorbe desplazamientos estructurales y movimientos del terreno

de contención.

• Facilita la construcción industrializada de desagües.

• Posibilita la transición con otros sistemas de desagüe plásticos o metá

licos.

Características de la materia prima

El O´Ring de doble labio es fabricado con un compuesto exclusivo deno

minado IR/NR (Isoprene Naturkaut Schuk). La resistencia fîsico-química y

mecánica del O´Ring M.O.L. fabricado con el compuesto IR/NR cumple con

todos los ensayos previstos en la norma DIN 4060.

Posibilita la transición con otros sistemas.

Posibilita replanteos sin desperdi- cios.

Permite corregir ángulos y pendientes.

Facilita los montajes y brinda un sellado doblemente hermético.

Propiedades Unidad Resultado Valor requerido Resistencia residual por compresión a 70° N/mn2 17.6 ≥ 10 Elongación a la rotura. % 606 ≥ 400

Deformación residual por compresión a 70° % 10.7 ≥ 20

Deformación por esfuerzo por compresión Valor obtenido al cabo de 10 hs. comparado con el de 0,25 % 80.5 ≥75 Envejecimiento a) Envej. térmico al cabo de 7 días a 70°C Variación de la resistencia a la tracción % - 4.5 ≥ 15

Variación de la elongación al límite por rotura % - 11.7 ≥ 20

b) Resistencia al ozono - Grado 0 Grado 0 Resistencia química Variación volumétrica en PH 2 % - 0.9 ≥ 5 Variación volumétrica en PH 12 % + 0.1 ≥ 5

Densidad g/cm3 1.07 -

11

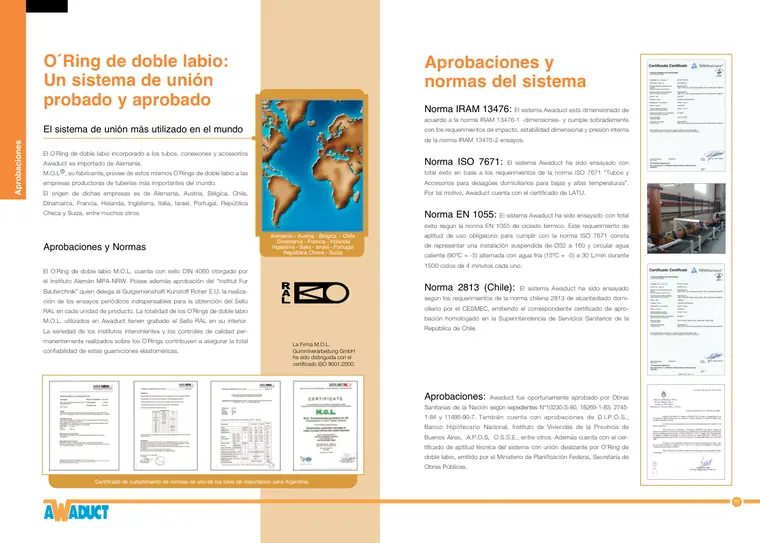

O´Ring de doble labio: Un sistema de unión probado y aprobado

El sistema de unión más utilizado en el mundo

El O´Ring de doble labio incorporado a los tubos, conexiones y accesorios

Awaduct es importado de Alemania.

M.O.L®, su fabricante, provee de estos mismos O´Rings de doble labio a las

empresas productoras de tuberías más importantes del mundo.

El origen de dichas empresas es de Alemania, Austria, Bélgica, Chile,

Dinamarca, Francia, Holanda, Inglaterra, Italia, Israel, Portugal, República

Checa y Suiza, entre muchos otros.

Aprobaciones y Normas

El O´Ring de doble labio M.O.L. cuenta con sello DIN 4060 otorgado por

el Instituto Alemán MPA-NRW. Posee además aprobación del “Institut Fur

Bauterchnik” quien delega al Gutgemeinshaft Kunstoff Roher E.U. la realiza

ción de los ensayos periódicos indispensables para la obtención del Sello

RAL en cada unidad de producto. La totalidad de los O´Rings de doble labio

M.O.L. utilizados en Awaduct tienen grabado el Sello RAL en su interior.

La seriedad de los institutos intervinientes y los controles de calidad per

manentemente realizados sobre los O´Rings contribuyen a asegurar la total

confiabilidad de estas guarniciones elastoméricas.

La Firma M.O.L. Gummiverarbeitung GmbH ha sido distinguida con el certificado ISO 9001:2000.

Alemania - Austria - Bélgica - Chile

Dinamarca - Francia - Holanda Inglaterra - Italia - Israel - Portugal

República Checa - Suiza

Certificado de cumplimiento de normas de uno de los lotes de importación para Argentina.

Aprobaciones y normas del sistema

Norma IRAM 13476: El sistema Awaduct está dimensionado de

acuerdo a la norma IRAM 13476-1 -dimensiones- y cumple sobradamente

con los requerimientos de impacto, estabilidad dimensional y presión interna

de la norma IRAM 13476-2 ensayos.

Norma ISO 7671: El sistema Awaduct ha sido ensayado con

total éxito en base a los requerimientos de la norma ISO 7671 “Tubos y

Accesorios para desagües domiciliarios para bajas y altas temperaturas”.

Por tal motivo, Awaduct cuenta con el certificado de LATU.

Norma EN 1055: El sistema Awaduct ha sido ensayado con total

éxito según la norma EN 1055 de ciclado térmico. Este requerimiento de

aptitud de uso obligatorio para cumplir con la norma ISO 7671 consta

de representar una instalación suspendida de Ø32 a 160 y circular agua

caliente (90ºC + -5) alternada con agua fría (15ºC + -5) a 30 L/min durante

1500 ciclos de 4 minutos cada uno.

Norma 2813 (Chile): El sistema Awaduct ha sido ensayado

según los requerimientos de la norma chilena 2813 de alcantarillado domi

ciliario por el CESMEC, emitiendo el correspondiente certificado de apro

bación homologado en la Superintendencia de Servicios Sanitarios de la

República de Chile.

Aprobaciones: Awaduct fue oportunamente aprobado por Obras

Sanitarias de la Nación según expedientes N°10230-S-80, 18269-1-83, 2745-

1-84 y 11486-90-7. También cuenta con aprobaciones de D.I.P.O.S.,

Banco Hipotecario Nacional, Instituto de Viviendas de la Provincia de

Buenos Aires, A.P.O.S, O.S.S.E., entre otros. Además cuenta con el cer

tificado de aptitud técnica del sistema con unión deslizante por O’Ring de

doble labio, emitido por el Ministerio de Planificación Federal, Secretaría de

Obras Públicas.

13

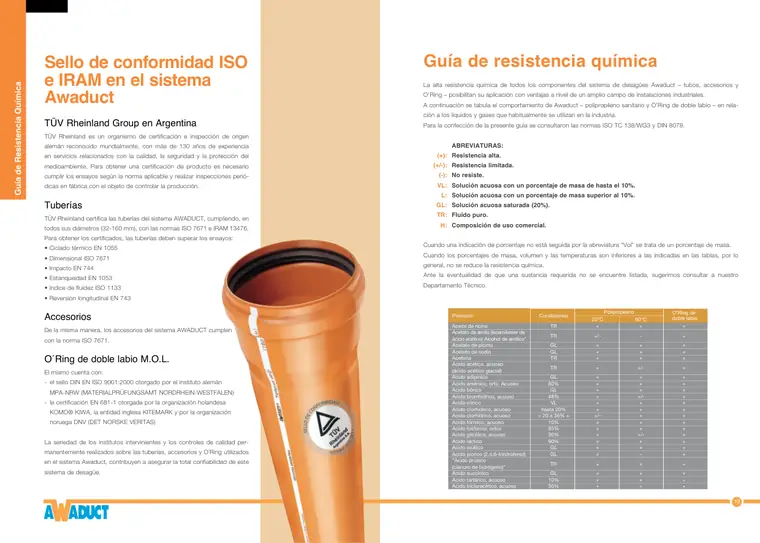

Sello de conformidad ISO e IRAM en el sistema Awaduct

TÜV Rheinland Group en Argentina

TÜV Rheinland es un organismo de certificación e inspección de origen

alemán reconocido mundialmente, con más de 130 años de experiencia

en servicios relacionados con la calidad, la seguridad y la protección del

medioambiente. Para obtener una certificación de producto es necesario

cumplir los ensayos según la norma aplicable y realizar inspecciones perió

dicas en fábrica con el objeto de controlar la producción.

Tuberías

TÜV Rheinland certifica las tuberías del sistema AWADUCT, cumpliendo, en

todos sus diámetros (32-160 mm), con las normas ISO 7671 e IRAM 13476.

Para obtener los certificados, las tuberías deben superar los ensayos:

• Ciclado térmico EN 1055

• Dimensional ISO 7671

• Impacto EN 744

• Estanqueidad EN 1053

• Indice de fluidez ISO 1133

• Reversión longitudinal EN 743

Accesorios

De la misma manera, los accesorios del sistema AWADUCT cumplen

con la norma ISO 7671.

O´Ring de doble labio M.O.L.

El mismo cuenta con:

- el sello DIN EN ISO 9001:2000 otorgado por el instituto alemán

MPA-NRW (MATERIALPRÜFUNGSAMT NORDRHEIN-WESTFALEN)

- la certificación EN 681-1 otorgada por la organización holandesa

KOMO® KIWA, la entidad inglesa KITEMARK y por la organización

noruega DNV (DET NORSKE VERITAS)

La seriedad de los institutos intervinientes y los controles de calidad per

manentemente realizados sobre las tuberías, accesorios y O´Ring utilizados

en el sistema Awaduct, contribuyen a asegurar la total confiabilidad de este

sistema de desagüe.

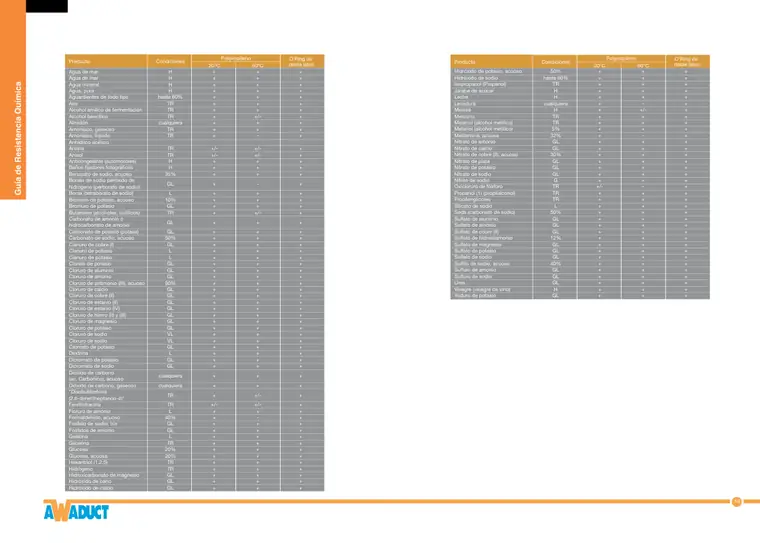

Guía de resistencia química

La alta resistencia química de todos los componentes del sistema de desagües Awaduct – tubos, accesorios y

O’Ring – posibilitan su aplicación con ventajas a nivel de un amplio campo de instalaciones industriales.

A continuación se tabula el comportamiento de Awaduct – polipropileno sanitario y O’Ring de doble labio – en rela

ción a los líquidos y gases que habitualmente se utilizan en la industria.

Para la confección de la presente guía se consultaron las normas ISO TC 138/WG3 y DIN 8078.

ABREVIATURAS:

(+): Resistencia alta.

(+/-): Resistencia limitada.

(-): No resiste.

VL: Solución acuosa con un porcentaje de masa de hasta el 10%.

L: Solución acuosa con un porcentaje de masa superior al 10%.

GL: Solución acuosa saturada (20%).

TR: Fluido puro.

H: Composición de uso comercial.

Cuando una indicación de porcentaje no está seguida por la abreviatura “Vol” se trata de un porcentaje de masa.

Cuando los porcentajes de masa, volumen y las temperaturas son inferiores a las indicadas en las tablas, por lo

general, no se reduce la resistencia química.

Ante la eventualidad de que una sustancia requerida no se encuentre listada, sugerimos consultar a nuestro

Departamento Técnico.

Producto Condiciones Polipropileno O'Ring de 20°C 60°C doble labio Aceite de ricino TR + + + Acetato de amilo (isoamilester de ácido acético) Alcohol de amílico" TR +/- - +

Acetato de plomo GL + + + Acetato de sodio GL + + + Acetona TR + + + Acido acético, acuoso (ácido acético glacial) TR + +/- +

Acido adipínico GL + + + Acido arsénico, orto. Acuoso 80% + + + Acido bórico GL + + + Acido bromhídrico, acuoso 48% + +/- + Acido cítrico VL + + + Acido clorhídrico, acuoso hasta 20% + + + Acido clorhídrico, acuoso > 20 a 36% + +/- + + Acido fórmico, acuoso 10% + + + Acido fosfórico, ortox 85% + + + Acido glicólico, acuoso 30% + +/- + Acido láctico 90% + + + Acido oxálico GL + + + Acido pícrico (2,4,6-trinitrofenol) GL + - + "Acido prúsico (cianuro de hidrógeno)" TR + + +

Acido succínico GL + + + Acido tartárico, acuoso 10% + + + Acido tricloracético, acuoso 50% + + +

15

Producto Condiciones Polipropileno O'Ring de 20°C 60°C doble labio

Producto Condiciones Polipropileno O'Ring de 20°C 60°C doble labio Hidróxido de potasio, acuoso 50% + + + Hidróxido de sodio hasta 60% + + + Isopropanol (Propanol) TR + + + Jarabe de azúcar H + + + Leche H + + + Levadura cualquiera + - + Melasa H + +/- + Mercurio TR + + + Metanol (alcohol metílico) TR + + + Metanol (alcohol metílico) 5% + + + Metilamina, acuosa 32% + - + Nitrato de amonio GL + + + Nitrato de calcio GL + + + Nitrato de cobre (II), acuoso 30% + + + Nitrato de plata GL + + + Nitrato de potasio GL + + + Nitrato de sodio GL + + + Nitrito de sodio G + + + Oxicloruro de fósforo TR +/- - + Propanol (1) (propilalcohol) TR + + + Propilenglicoles TR + + + Silicato de sodio L + + + Soda (carbonato de sodio) 50% + + + Sulfato de aluminio GL + + + Sulfato de amonio GL + + + Sulfato de cobre (II) GL + + + Sulfato de hidroxilamonio 12% + + + Sulfato de magnesio GL + + + Sulfato de potasio GL + + + Sulfato de sodio GL + + + Sulfito de sodio, acuoso 40% + + + Sulfuro de amonio GL + + + Sulfuro de sodio GL + + + Urea GL + + + Vinagre (vinagre de vino) H + + + Yoduro de potasio GL + + +

, Agua de mar H + + + Agua de mar H + + + Agua mineral H + + + Agua, pura H + + + Aguardientes de todo tipo hasta 60% + + + Aire TR + + + Alcohol amílico de fermentación TR + + + Alcohol bencílico TR + +/- + Almidón cualquiera + + + Amoníaco, gaseoso TR + + + Amoníaco, líquido TR + - + Anhídrico acético Anilina TR +/- +/- + Anisol TR +/- +/- + Anticongelante (automotores) H + + + Baños fijadores fotográficos H + + + Benzoato de sodio, acuoso 35% + + + Borato de sodio peróxido de hidrógeno (perborato de sodio) GL + - +

Borax (tetraborato de sodio) L + + + Bromato de potasio, acuoso 10% + + + Bromuro de potasio GL + + + Butanoles (alcoholes, butílicos) TR + +/- + Carbonato de amonio o hidrocarbonato de amonio GL + + +

Carbonato de potasio (potasa) GL + + + Carbonato de sodio, acuoso 50% + + + Cianuro de cobre (I) GL + + + Cianuro de potasio L + + + Cianuro de potasio L + + + Clorato de potasio GL + + + Cloruro de aluminio GL + + + Cloruro de amonio GL + + + Cloruro de antimonio (III), acuoso 90% + + + Cloruro de calcio GL + + + Cloruro de cobre (II) GL + + + Cloruro de estanio (II) GL + + + Cloruro de estanio (IV) GL + + + Cloruro de hierro (II) y (III) GL + + + Cloruro de magnesio GL + + + Cloruro de potasio GL + + + Cloruro de sodio VL + + + Cloruro de sodio VL + + + Cromato de potasio GL + + + Dextrina L + + + Dicromato de potasio GL + + + Dicromato de sodio GL + + + Dióxido de carbono (ac. Carbónico), acuoso cualquiera + + +

Dióxido de carbono, gaseoso cualquiera + + + "Disobutilcetona (2,6-dimetilheptanon-4)" TR + +/- +

Fenilhidracina TR +/- +/- + Floruro de amonio L + + + Formaldehído, acuoso 40% + - + Fosfato de sodio, trix GL + + + Fosfatos de amonio GL + + + Gelatina L + + + Glicerina TR + + + Glucosa 20% + + + Glucosa, acuosa 20% + + + Hexantriol (1,2,5) TR + + + Hidrógeno TR + + + Hidroxicarbonato de magnesio GL + + + Hidróxido de bario GL + + + Hidróxido de calcio GL + + +

17

17

T

L

H

D

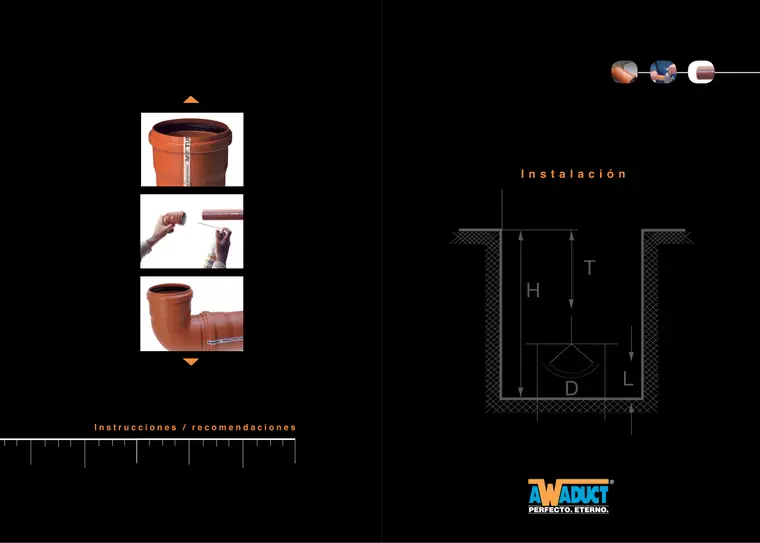

I n s t r u c c i o n e s / r e c o m e n d a c i o n e s

I n s t a l a c i ó n

19

4- Acople:

Introduzca el extremo macho en la

campana hasta hacer tope. Marque

y retire aproximadamente 1 cm.

Este último procedimiento permite

absorber dilataciones y contraccio

nes o eventuales movimientos de la

estructura o del terreno de conten

ción.

5- Curvado de tubos:

Como regla general se debe evitar el curvado de tubos. Siempre que sea

posible, los cambios de dirección se deben resolver con la amplia gama de

accesorios provistos para ello. No obstante, si fuera necesario curvar un

tubo, previamente se lo debe rellenar con arena y luego calentarlo con una

pistola de aire caliente. Una vez curvado se lo debe enfriar con agua. No se

aconsejan ángulos mayores de 30°.

Campanas industriales

A diferencia de los sistemas de desagües de PVC, con Awaduct no es

necesario realizar campanas en obra. Todos los tubos Awaduct se proveen

con campanas y O´Rings incorporados y se comercializan en hasta 10

largos diferentes (según el diámetro). Los sobrantes de tubos sin campana

se reutilizan insertando en el extremo macho un manguito o utilizando los

accesorios Awaduct HHC. El acampanado de los tubos de PVC en obra

es una práctica muy difundida, pero no por ello exenta de complicaciones

y riesgos. Con Awaduct se gana tiempo y se eliminan todos los riesgos

asociados al acampanado en obra.

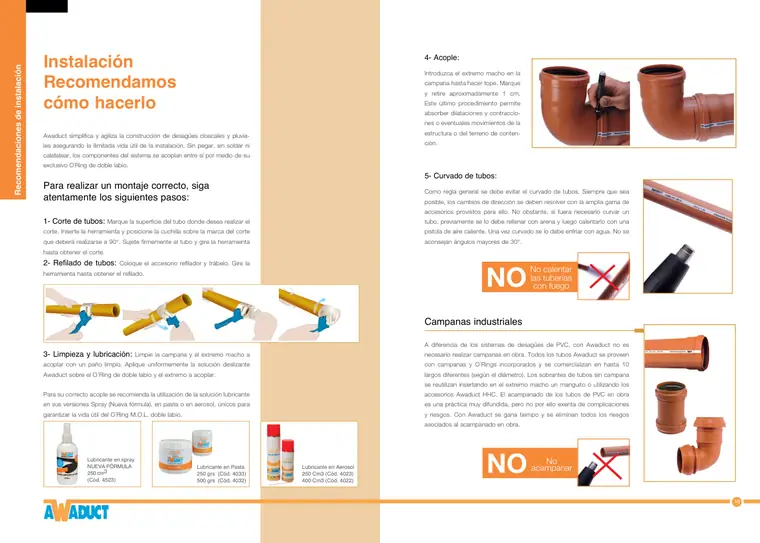

Instalación Recomendamos cómo hacerlo

Awaduct simplifica y agiliza la construcción de desagües cloacales y pluvia

les asegurando la ilimitada vida útil de la instalación. Sin pegar, sin soldar ni

calafatear, los componentes del sistema se acoplan entre sí por medio de su

exclusivo O´Ring de doble labio.

Para realizar un montaje correcto, siga atentamente los siguientes pasos:

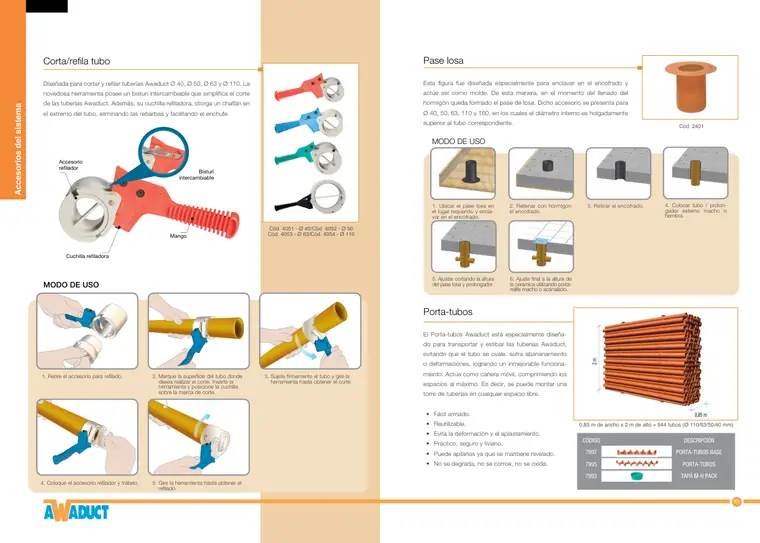

1- Corte de tubos: Marque la superficie del tubo donde desea realizar el

corte. Inserte la herramienta y posicione la cuchilla sobre la marca del corte

que deberá realizarse a 90°. Sujete firmemente el tubo y gire la herramienta

hasta obtener el corte. 2- Refilado de tubos: Coloque el accesorio refilador y trábelo. Gire la

herramienta hasta obtener el refilado.

3- Limpieza y lubricación: Limpie la campana y el extremo macho a

acoplar con un paño limpio. Aplique uniformemente la solución deslizante

Awaduct sobre el O’Ring de doble labio y el extremo a acoplar.

Para su correcto acople se recomienda la utilización de la solución lubricante

en sus versiones Spray (Nueva fórmula), en pasta o en aerosol, únicos para

garantizar la vida útil del O´Ring M.O.L. doble labio.

No acampanar

No calentar las tuberías

con fuego

Lubricante en spray NUEVA FÓRMULA 250 cm3

(Cód. 4523)

Lubricante en Pasta 250 grs (Cód. 4033) 500 grs (Cód. 4032)

Lubricante en Aerosol 250 Cm3 (Cód. 4023) 400 Cm3 (Cód. 4022)

21

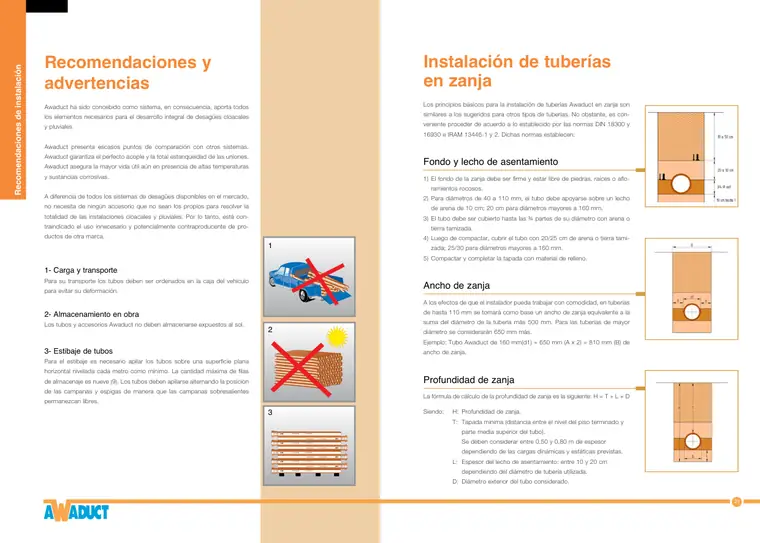

Recomendaciones y advertencias

Awaduct ha sido concebido como sistema, en consecuencia, aporta todos

los elementos necesarios para el desarrollo integral de desagües cloacales

y pluviales.

Awaduct presenta escasos puntos de comparación con otros sistemas.

Awaduct garantiza el perfecto acople y la total estanqueidad de las uniones.

Awaduct asegura la mayor vida útil aún en presencia de altas temperaturas

y sustancias corrosivas.

A diferencia de todos los sistemas de desagües disponibles en el mercado,

no necesita de ningún accesorio que no sean los propios para resolver la

totalidad de las instalaciones cloacales y pluviales. Por lo tanto, está con

traindicado el uso innecesario y potencialmente contraproducente de pro

ductos de otra marca.

1- Carga y transporte

Para su transporte los tubos deben ser ordenados en la caja del vehículo

para evitar su deformación.

2- Almacenamiento en obra

Los tubos y accesorios Awaduct no deben almacenarse expuestos al sol.

3- Estibaje de tubos

Para el estibaje es necesario apilar los tubos sobre una superficie plana

horizontal nivelada cada metro como mínimo. La cantidad máxima de filas

de almacenaje es nueve (9). Los tubos deben apilarse alternando la posición

de las campanas y espigas de manera que las campanas sobresalientes

permanezcan libres.

1

2

3

Instalación de tuberías en zanja

Los principios básicos para la instalación de tuberías Awaduct en zanja son

similares a los sugeridos para otros tipos de tuberías. No obstante, es con

veniente proceder de acuerdo a lo establecido por las normas DIN 18300 y

16930 e IRAM 13446-1 y 2. Dichas normas establecen:

Fondo y lecho de asentamiento

1) El fondo de la zanja debe ser firme y estar libre de piedras, raíces o aflo

ramientos rocosos.

2) Para diámetros de 40 a 110 mm, el tubo debe apoyarse sobre un lecho

de arena de 10 cm; 20 cm para diámetros mayores a 160 mm.

3) El tubo debe ser cubierto hasta las ¾ partes de su diámetro con arena o

tierra tamizada.

4) Luego de compactar, cubrir el tubo con 20/25 cm de arena o tierra tami

zada; 25/30 para diámetros mayores a 160 mm.

5) Compactar y completar la tapada con material de relleno.

Ancho de zanja

A los efectos de que el instalador pueda trabajar con comodidad, en tuberías

de hasta 110 mm se tomará como base un ancho de zanja equivalente a la

suma del diámetro de la tubería más 500 mm. Para las tuberías de mayor

diámetro se considerarán 650 mm más.

Ejemplo: Tubo Awaduct de 160 mm(d1) + 650 mm (A x 2) = 810 mm (B) de

ancho de zanja.

Profundidad de zanja

La fórmula de cálculo de la profundidad de zanja es la siguiente: H = T + L + D

Siendo: H: Profundidad de zanja.

T: Tapada mínima (distancia entre el nivel del piso terminado y

parte media superior del tubo).

Se deben considerar entre 0,50 y 0,80 m de espesor

dependiendo de las cargas dinámicas y estáticas previstas.

L: Espesor del lecho de asentamiento: entre 10 y 20 cm

dependiendo del diámetro de tubería utilizada.

D: Diámetro exterior del tubo considerado.

23

1 Codo a 87° 30’ MH Ø40 (2005) 2 Portarrejilla acanalado y rejilla 12x12 acero inoxidable (4102) 3 Tubo Awaduct Ø110 4 Pileta de patio losa Awaduct (Pat. pend.) (2069) 5 Adaptador excéntrico acanalado para inodoro (2071) 6 Boca de acceso horiz. (2060) 7 Ramal invertido 50x50 a 45° (2025). 8 Codo a 45° MH Ø50 (2002) 9 Ramal simple a 87° 30’ de 110 con ventilación (2050). 10 Grapa Ø110 (4170) 11 Grapa Ø40 - 50 - 63 (4167)

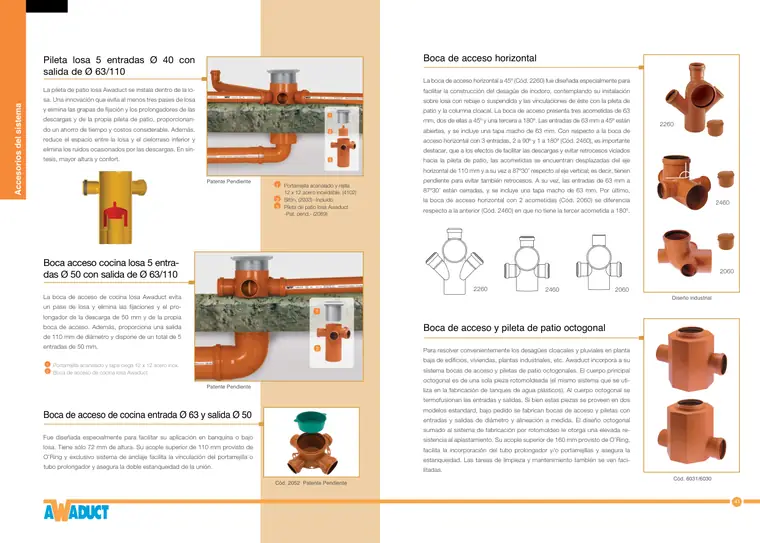

Nueva instalación dentro de la losa

La pileta de patio losa 5 entradas ø 40 con salida de ø 63/110 Awaduct, se instala dentro de la losa. Una innovación

que evita al menos tres pases de losa y elimina las grapas de fijación y los prolongadores de las descargas y de

la propia pileta de patio, proporcionando un ahorro de tiempo y costos considerables. Además, reduce el espacio

entre la losa y el cielorraso inferior eliminando los ruidos ocasionados por las descargas. En síntesis, mayor altura

y confort.

NOTA

Para la suspensión y sujeción del sistema recomendamos utilizar grapa fija deslizante Rapiclak.

f(2‰ )

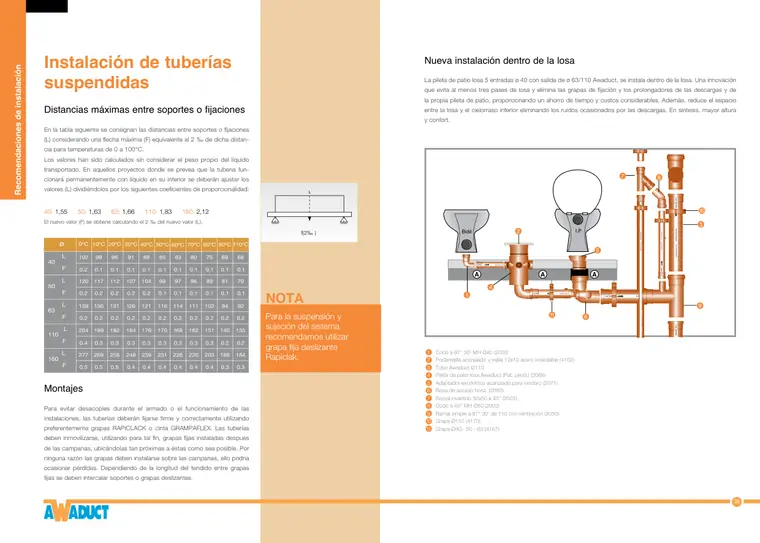

Instalación de tuberías suspendidas

Distancias máximas entre soportes o fijaciones

En la tabla siguiente se consignan las distancias entre soportes o fijaciones

(L) considerando una flecha máxima (F) equivalente al 2 ‰ de dicha distan

cia para temperaturas de 0 a 100°C.

Los valores han sido calculados sin considerar el peso propio del líquido

transportado. En aquellos proyectos donde se prevea que la tubería fun

cionará permanentemente con líquido en su interior se deberán ajustar los

valores (L) dividiéndolos por los siguientes coeficientes de proporcionalidad:

40: 1,55 - 50: 1,63 - 63: 1,66 - 110: 1,83 - 160: 2,12

El nuevo valor (F) se obtiene calculando el 2 ‰ del nuevo valor (L).

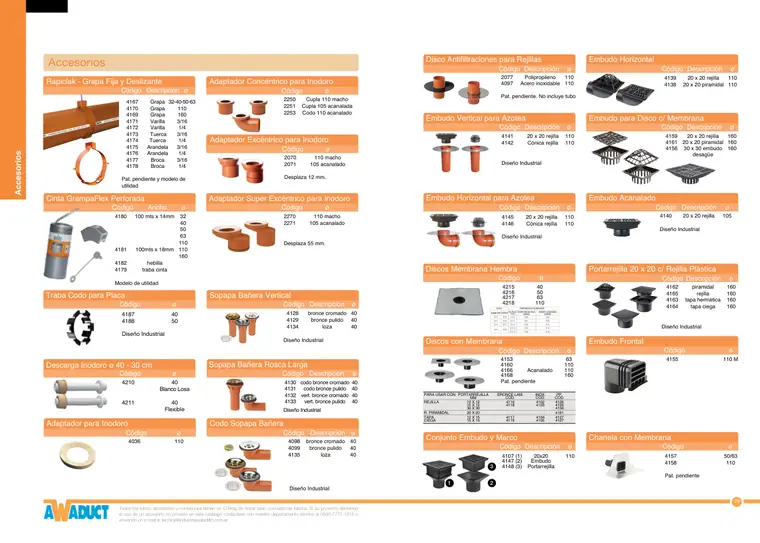

Montajes

Para evitar desacoples durante el armado o el funcionamiento de las

instalaciones, las tuberías deberán fijarse firme y correctamente utilizando

preferentemente grapas RAPICLACK o cinta GRAMPAFLEX. Las tuberías

deben inmovilizarse, utilizando para tal fin, grapas fijas instaladas después

de las campanas, ubicándolas tan próximas a éstas como sea posible. Por

ninguna razón las grapas deben instalarse sobre las campanas, ello podría

ocasionar pérdidas. Dependiendo de la longitud del tendido entre grapas

fijas se deben intercalar soportes o grapas deslizantes.

25

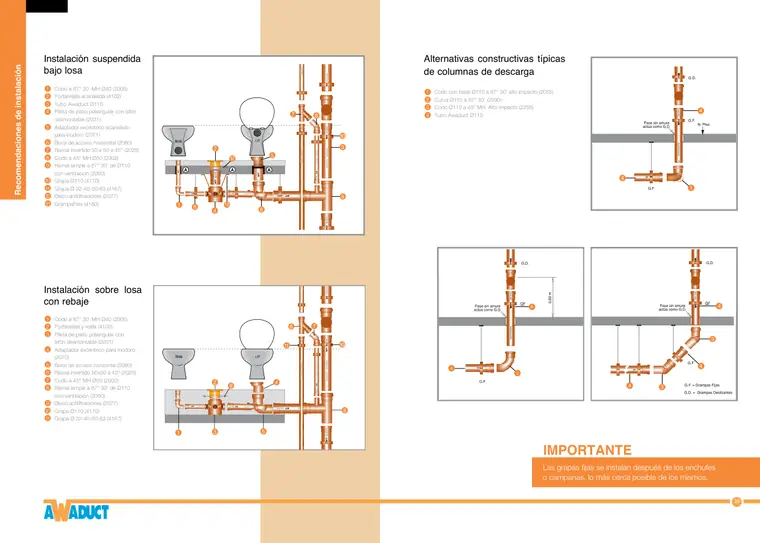

Alternativas constructivas típicas de columnas de descarga

Las grapas fijas se instalan después de los enchufes o campanas, lo más cerca posible de los mismos.

IMPORTANTE

1 Codo con base Ø110 a 87° 30’ alto impacto (2055) 2 Curva Ø110 a 87° 30’ (2090) 3 Codo Ø110 a 45° MH Alto impacto (2255) 4 Tubo Awaduct Ø110

1 Codo a 87° 30’ MH Ø40 (2005) 2 Portarrejilla acanalada (4102) 3 Tubo Awaduct Ø110 4 Pileta de patio poliangular con sifón desmontable (2031) 5 Adaptador excéntrico acanalado para inodoro (2071) 6 Boca de acceso horizontal (2060) 7 Ramal invertido 50 x 50 a 45° (2025) 8 Codo a 45° MH Ø50 (2002) 9 Ramal simple a 87° 30’ de Ø110 con ventilación (2050) 10 Grapa Ø110 (4170) 11 Grapa Ø 32-40-50-63 (4167) 12 Disco antifiltraciones (2077) 13 GrampaFlex (4180)

1 Codo a 87° 30’ MH Ø40 (2005) 2 Portarrejilla y rejilla (4102) 3 Pileta de patio poliangular con sifón desmontable (2031) 4 Adaptador excéntrico para inodoro (2070) 5 Boca de acceso horizontal (2060) 6 Ramal invertido 50x50 a 45° (2025) 7 Codo a 45° MH Ø50 (2002) 8 Ramal simple a 87° 30’ de Ø110 con ventilación (2050) 9 Disco antifiltraciones (2077) 10 Grapa Ø110 (4170) 11 Grapa Ø 32-40-50-63 (4167)

Instalación suspendida bajo losa

Instalación sobre losa con rebaje

4 2

27

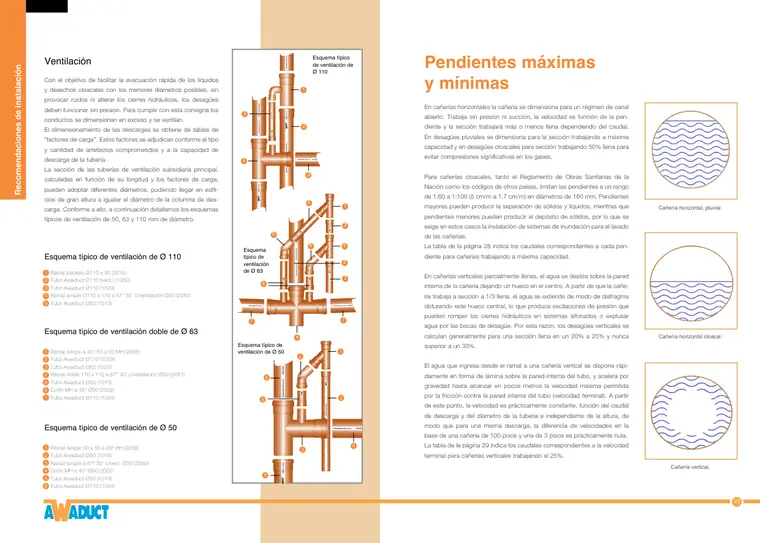

Pendientes máximas y mínimas

En cañerías horizontales la cañería se dimensiona para un régimen de canal

abierto. Trabaja sin presión ni succión, la velocidad es función de la pen

diente y la sección trabajará más o menos llena dependiendo del caudal.

En desagües pluviales se dimensiona para la sección trabajando a máxima

capacidad y en desagües cloacales para sección trabajando 50% llena para

evitar compresiones significativas en los gases.

Para cañerías cloacales, tanto el Reglamento de Obras Sanitarias de la

Nación como los códigos de otros países, limitan las pendientes a un rango

de 1:60 a 1:100 (5 cm/m a 1,7 cm/m) en diámetros de 160 mm. Pendientes

mayores pueden producir la separación de sólidos y líquidos, mientras que

pendientes menores pueden producir el depósito de sólidos, por lo que se

exige en estos casos la instalación de sistemas de inundación para el lavado

de las cañerías.

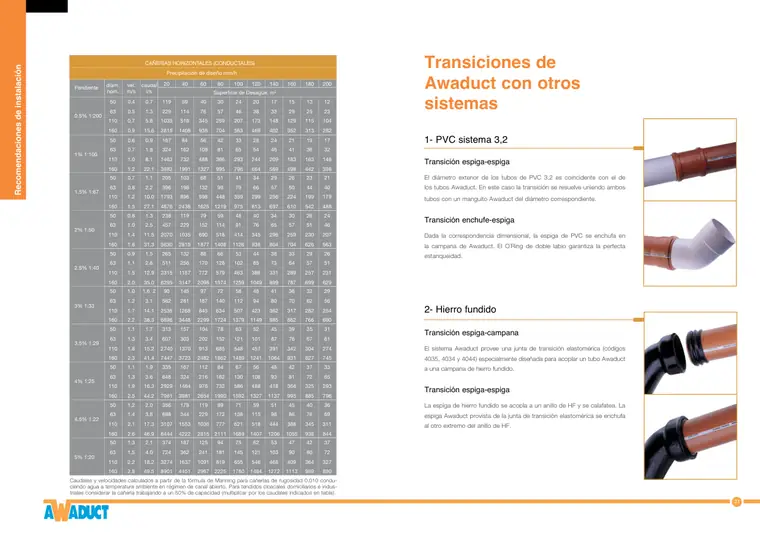

La tabla de la página 28 indica los caudales correspondientes a cada pen

diente para cañerías trabajando a máxima capacidad.

En cañerías verticales parcialmente llenas, el agua se desliza sobre la pared

interna de la cañería dejando un hueco en el centro. A partir de que la cañe

ría trabaja a sección a 1/3 llena, el agua se extiende de modo de diafragma

obturando este hueco central, lo que produce oscilaciones de presión que

pueden romper los cierres hidráulicos en sistemas sifonados o explusar

agua por las bocas de desagüe. Por esta razón, los desagües verticales se

calculan generalmente para una sección llena en un 20% a 25% y nunca

superior a un 33%.

El agua que ingresa desde el ramal a una cañería vertical se dispone rápi

damente en forma de lámina sobre la pared interna del tubo, y acelera por

gravedad hasta alcanzar en pocos metros la velocidad máxima permitida

por la fricción contra la pared interna del tubo (velocidad terminal). A partir

de este punto, la velocidad es prácticamente constante, función del caudal

de descarga y del diámetro de la tubería e independiente de la altura, de

modo que para una misma descarga, la diferencia de velocidades en la

base de una cañería de 100 pisos y una de 3 pisos es prácticamente nula.

La tabla de la página 29 indica los caudales correspondientes a la velocidad

terminal para cañerías verticales trabajando al 25%.

Esquema típico de ventilación de Ø 63

Ventilación

Con el objetivo de facilitar la evacuación rápida de los líquidos

y desechos cloacales con los menores diámetros posibles, sin

provocar ruidos ni alterar los cierres hidráulicos, los desagües

deben funcionar sin presión. Para cumplir con esta consigna los

conductos se dimensionan en exceso y se ventilan.

El dimensionamiento de las descargas se obtiene de tablas de

“factores de carga”. Estos factores se adjudican conforme al tipo

y cantidad de artefactos comprometidos y a la capacidad de

descarga de la tubería.

La sección de las tuberías de ventilación subsidiaria principal,

calculadas en función de su longitud y los factores de carga,

pueden adoptar diferentes diámetros, pudiendo llegar en edifi

cios de gran altura a igualar el diámetro de la columna de des

carga. Conforme a ello, a continuación detallamos los esquemas

típicos de ventilación de 50, 63 y 110 mm de diámetro.

Esquema típico de ventilación de Ø 110

1 Ramal paralelo Ø110 x 50 (3014) 2 Tubo Awaduct Ø110 (vent.) (1050) 3 Tubo Awaduct Ø110 (1029) 4 Ramal simple Ø110 x 110 a 87° 30’ c/ventilación Ø50 (2050) 5 Tubo Awaduct Ø50 (1013)

Esquema típico de ventilación doble de Ø 63

1 Ramal simple a 45° 63 x 50 MH (2056) 2 Tubo Awaduct Ø110 (1029) 3 Tubo Awaduct Ø63 (1025) 4 Ramal doble 110 x 110 a 87° 30’ c/ventilación Ø50 (2051) 5 Tubo Awaduct Ø50 (1013) 6 Codo MH a 45° Ø50 (2002) 7 Tubo Awaduct Ø110 (1034)

Esquema típico de ventilación de Ø 50

1 Ramal simple 50 x 50 a 45º HH (2058) 2 Tubo Awaduct Ø50 (1016) 3 Ramal simple a 87º 30’ c/vent. Ø50 (2050) 4 Codo MH a 45º Ø50 (2002) 5 Tubo Awaduct Ø50 (1013) 6 Tubo Awaduct Ø110 (1034)

1

5

4

3

2

6

6

6

Esquema típico de ventilación de Ø 110

Esquema típico de ventilación de Ø 50

Cañería horizontal, pluvial.

Cañería horizontal cloacal.

Cañería vertical.

Cañería vertical.

29

Precipitación de diseño (Buenos Aires, Aeroparque): 92 mm

1) Dimensionamiento de la cañería a partir de la superficie de desagüe:

Ingresando en la tabla por la columna correspondiente a la precipitación de

diseño (para 92 mm/h redondeamos a 100 mm/h) seleccionamos:

• En cañerías verticales un tubo de Ø 110 que permite desaguar una

superficie de 468 m2, y

• En cañerías horizontales un tubo de Ø 110 con una pendiente del 2,5%

que permite desaguar 463 m2.

2) Dimensionamiento de la cañería a partir del caudal:

El caudal de diseño para la superficie se obtiene multiplicando la superficie

de desagüe en proyección horizontal (en m2) por el caudal dado por la

precipitación de diseño (en mm/h), dividiendo por 3600.

92 mm/h x 450 m2 Caudal de diseño: ---------------------------------- = 11,5 l/s 3600 s/h

Ingresando en la tabla por la columna de caudal, seleccionamos:

• En cañerías verticales un tubo de Ø 110 (13,0 l/s), y

• En cañerías horizontales un tubo de Ø 110 con pendiente del 2% (22,5 l/s)

o mayor.

3) Chanelas/ Embudos frontales.

Se calcula la superficie a desaguar por chanela al 50% de sección (50% del caudal)

Caudal x 3600 Superficie = ---------------------------------- precipitaciones promedio

• La superficie utilizando chanela Ø110 es de 83 m2 (Cód. 4158)

• La superficie utilizando chanela Ø 63 es de 18 m2 (Cód. 4157)

• La superficie utilizando chanela Ø 63 tubo de Ø50 es de 10m2 (Cód. 4157)

* Se calcula a partir de 160mm/h de precipitación

Desagües Pluviales: Tabla de pendientes y superficies de desagüe.

Sistemas ventilados trabajando por gravedad a máxima velocidad.

Caudales calculados a partir de la fórmula de Wyly-Eaton para cañerías de rugosidad 0,010 trabajando a sección 25% llena.

CAÑERÍAS VERTICALES (CAÑOS DE LLUVIA)

Precipitación de diseño mm/h Diámetro Caudal 20 40 60 80 100 120 140 160 180 200 nominal l/s Superficie de desagüe, m2 50 1.5 268 134 89 67 54 45 38 34 30 27 63 2.9 518 259 173 129 104 86 74 65 58 52 110 13.0 2342 1171 781 586 468 390 335 293 260 234 160 35.4 6369 3185 2123 1592 1274 1062 910 796 708 637

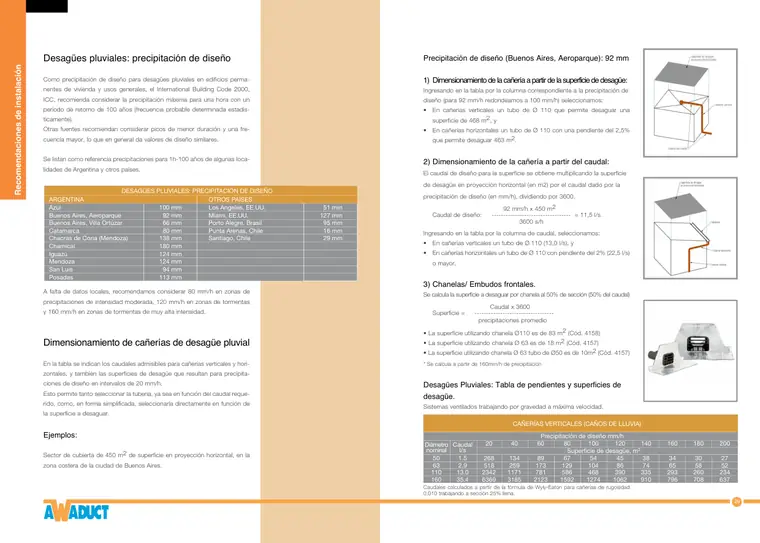

Desagües pluviales: precipitación de diseño

Como precipitación de diseño para desagües pluviales en edificios perma

nentes de vivienda y usos generales, el International Building Code 2000,

ICC, recomienda considerar la precipitación máxima para una hora con un

período de retorno de 100 años (frecuencia probable determinada estadís

ticamente).

Otras fuentes recomiendan considerar picos de menor duración y una fre

cuencia mayor, lo que en general da valores de diseño similares.

Se listan como referencia precipitaciones para 1h-100 años de algunas loca

lidades de Argentina y otros países.

A falta de datos locales, recomendamos considerar 80 mm/h en zonas de

precipitaciones de intensidad moderada, 120 mm/h en zonas de tormentas

y 160 mm/h en zonas de tormentas de muy alta intensidad.

Dimensionamiento de cañerías de desagüe pluvial

En la tabla se indican los caudales admisibles para cañerías verticales y hori

zontales, y también las superficies de desagüe que resultan para precipita

ciones de diseño en intervalos de 20 mm/h.

Esto permite tanto seleccionar la tubería, ya sea en función del caudal reque

rido, como, en forma simplificada, seleccionarla directamente en función de

la superficie a desaguar.

Ejemplos:

Sector de cubierta de 450 m2 de superficie en proyección horizontal, en la

zona costera de la ciudad de Buenos Aires.

ARGENTINA Azul 100 mm Buenos Aires, Aeroparque 92 mm Buenos Aires, Villa Ortúzar 66 mm Catamarca 80 mm Chacras de Coria (Mendoza) 138 mm Chamical 180 mm Iguazú 124 mm Mendoza 124 mm San Luis 94 mm Posadas 113 mm

OTROS PAÍSES Los Angeles, EE.UU. 51 mm Miami, EE.UU. 127 mm Porto Alegre, Brasil 95 mm Punta Arenas, Chile 16 mm Santiago, Chile 29 mm

DESAGÜES PLUVIALES: PRECIPITACIÓN DE DISEÑO

31

Transiciones de Awaduct con otros sistemas

1- PVC sistema 3,2

Transición espiga-espiga

El diámetro exterior de los tubos de PVC 3,2 es coincidente con el de

los tubos Awaduct. En este caso la transición se resuelve uniendo ambos

tubos con un manguito Awaduct del diámetro correspondiente.

Transición enchufe-espiga

Dada la correspondencia dimensional, la espiga de PVC se enchufa en

la campana de Awaduct. El O´Ring de doble labio garantiza la perfecta

estanqueidad.

2- Hierro fundido

Transición espiga-campana

El sistema Awaduct provee una junta de transición elastomérica (códigos

4035, 4034 y 4044) especialmente diseñada para acoplar un tubo Awaduct

a una campana de hierro fundido.

Transición espiga-espiga

La espiga de hierro fundido se acopla a un anillo de HF y se calafatea. La

espiga Awaduct provista de la junta de transición elastomérica se enchufa

al otro extremo del anillo de HF.

CAÑERÍAS HORIZONTALES (CONDUCTALES)

Precipitación de diseño mm/h

Pendiente diám. vel. caudal 20 40 60 80 100 120 140 160 180 200

nom. m/s l/s Superficie de Desagüe, m2

0.5% 1:200

50 0.4 0.7 119 59 40 30 24 20 17 15 13 12

63 0.5 1.3 229 114 76 57 46 38 33 29 25 23

110 0.7 5.8 1035 518 345 259 207 173 148 129 115 104

160 0.9 15.6 2815 1408 938 704 563 469 402 352 313 282

1% 1:100

50 0.6 0.9 167 84 56 42 33 28 24 21 19 17

63 0.7 1.8 324 162 108 81 65 54 46 41 36 32

110 1.0 8.1 1463 732 488 366 293 244 209 183 163 146

160 1.2 22.1 3982 1991 1327 995 796 664 569 498 442 398

1.5% 1:67

50 0.7 1.1 205 103 68 51 41 34 29 26 23 21

63 0.8 2.2 396 198 132 99 79 66 57 50 44 40

110 1.2 10.0 1793 896 598 448 359 299 256 224 199 179

160 1.5 27.1 4876 2438 1625 1219 975 813 697 610 542 488

2% 1:50

50 0.8 1.3 238 119 79 59 48 40 34 30 26 24

63 1.0 2.5 457 229 152 114 91 76 65 57 51 46

110 1.4 11.5 2070 1035 690 518 414 345 296 259 230 207

160 1.8 31.3 5630 2815 1877 1408 1126 938 804 704 626 563

2.5% 1:40

50 0.9 1.5 265 132 88 66 53 44 38 33 29 26

63 1.1 2.8 511 256 170 128 102 85 73 64 57 51

110 1.5 12.9 2315 1157 772 579 463 386 331 289 257 231

160 2.0 35.0 6295 3147 2098 1574 1259 1049 899 787 699 629

3% 1:33

50 1.0 1.6 2 90 145 97 72 58 48 41 36 32 29

63 1.2 3.1 562 281 187 140 112 94 80 70 62 56

110 1.7 14.1 2536 1268 845 634 507 423 362 317 282 254

160 2.2 38.3 6896 3448 2299 1724 1379 1149 985 862 766 690

3.5% 1:29

50 1.1 1.7 313 157 104 78 63 52 45 39 35 31

63 1.3 3.4 607 303 202 152 121 101 87 76 67 61

110 1.8 15.2 2740 1370 913 685 548 457 391 342 304 274

160 2.3 41.4 7447 3723 2482 1862 1489 1241 1064 931 827 745

4% 1:25

50 1.1 1.9 335 167 112 84 67 56 48 42 37 33

63 1.3 3.6 648 324 216 162 130 108 93 81 72 65

110 1.9 16.3 2929 1464 976 732 586 488 418 366 325 293

160 2.5 44.2 7961 3981 2654 1990 1592 1327 1137 995 885 796

4.5% 1:22

50 1.2 2.0 356 178 119 89 71 59 51 45 40 36

63 1.4 3.8 688 344 229 172 138 115 98 86 76 69

110 2.1 17.3 3107 1553 1036 777 621 518 444 388 345 311

160 2.6 46.9 8444 4222 2815 2111 1689 1407 1206 1055 938 844

5% 1:20

50 1.3 2.1 374 187 125 94 75 62 53 47 42 37

63 1.5 4.0 724 362 241 181 145 121 103 90 80 72

110 2.2 18.2 3274 1637 1091 819 655 546 468 409 364 327

160 2.8 49.5 8901 4451 2967 2225 1780 1484 1272 1113 989 890

Caudales y velocidades calculados a partir de la fórmula de Manning para cañerías de rugosidad 0.010 condu ciendo agua a temperatura ambiente en régimen de canal abierto. Para tendidos cloacales domiciliarios e indus triales considerar la cañería trabajando a un 50% de capacidad (multiplicar por los caudales indicados en tabla).

33

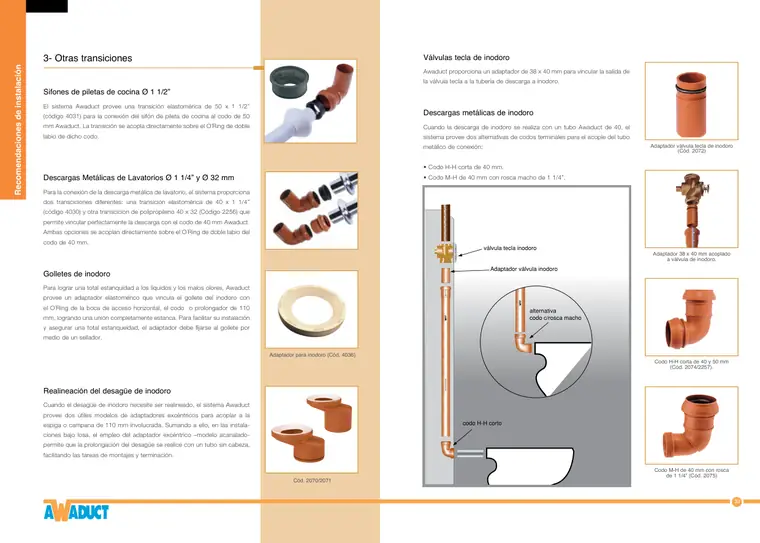

3- Otras transiciones

Sifones de piletas de cocina Ø 1 1/2”

El sistema Awaduct provee una transición elastomérica de 50 x 1 1/2”

(código 4031) para la conexión del sifón de pileta de cocina al codo de 50

mm Awaduct. La transición se acopla directamente sobre el O´Ring de doble

labio de dicho codo.

Descargas Metálicas de Lavatorios Ø 1 1/4” y Ø 32 mm

Para la conexión de la descarga metálica de lavatorio, el sistema proporciona

dos transciciones diferentes: una transición elastomérica de 40 x 1 1/4”

(código 4030) y otra transcicion de polipropileno 40 x 32 (Código 2256) que

permite vincular perfectamente la descarga con el codo de 40 mm Awaduct.

Ambas opciones se acoplan directamente sobre el O´Ring de doble labio del

codo de 40 mm.

Golletes de inodoro

Para lograr una total estanquidad a los líquidos y los malos olores, Awaduct

provee un adaptador elastomérico que vincula el gollete del inodoro con

el O´Ring de la boca de acceso horizontal, el codo o prolongador de 110

mm, logrando una unión completamente estanca. Para facilitar su instalación

y asegurar una total estanqueidad, el adaptador debe fijarse al gollete por

medio de un sellador.

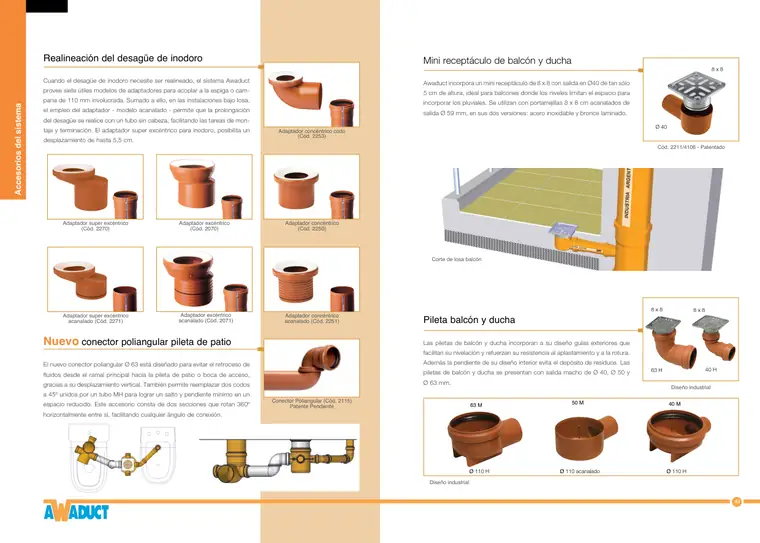

Realineación del desagüe de inodoro

Cuando el desagüe de inodoro necesite ser realineado, el sistema Awaduct

provee dos útiles modelos de adaptadores excéntricos para acoplar a la

espiga o campana de 110 mm involucrada. Sumando a ello, en las instala

ciones bajo losa, el empleo del adaptador excéntrico –modelo acanalado-

permite que la prolongación del desagüe se realice con un tubo sin cabeza,

facilitando las tareas de montajes y terminación.

Adaptador 38 x 40 mm acoplado

a válvula de inodoro.

Codo H-H corta de 40 y 50 mm

(Cód. 2074/2257).

Codo M-H de 40 mm con rosca

de 1 1/4” (Cód. 2075)

Válvulas tecla de inodoro

Awaduct proporciona un adaptador de 38 x 40 mm para vincular la salida de

la válvula tecla a la tubería de descarga a inodoro.

Descargas metálicas de inodoro

Cuando la descarga de inodoro se realiza con un tubo Awaduct de 40, el

sistema provee dos alternativas de codos terminales para el acople del tubo

metálico de conexión:

• Codo H-H corta de 40 mm.

• Codo M-H de 40 mm con rosca macho de 1 1/4”.

Adaptador válvula tecla de inodoro

(Cód. 2072)

Adaptador para inodoro (Cód. 4036)

Cód. 2070/2071

le.

MÍ

37

Código 1040

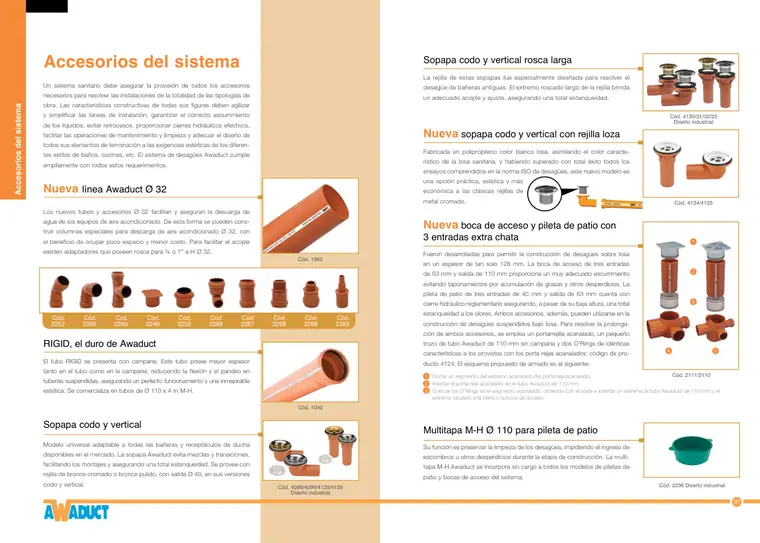

Accesorios del sistema

Un sistema sanitario debe asegurar la provisión de todos los accesorios

necesarios para resolver las instalaciones de la totalidad de las tipologías de

obra. Las características constructivas de todas sus figuras deben agilizar

y simplificar las tareas de instalación, garantizar el correcto escurrimiento

de los líquidos, evitar retrocesos, proporcionar cierres hidráulicos efectivos,

facilitar las operaciones de mantenimiento y limpieza y adecuar el diseño de

todos sus elementos de terminación a las exigencias estéticas de los diferen

tes estilos de baños, cocinas, etc. El sistema de desagües Awaduct cumple

ampliamente con todos estos requerimientos.

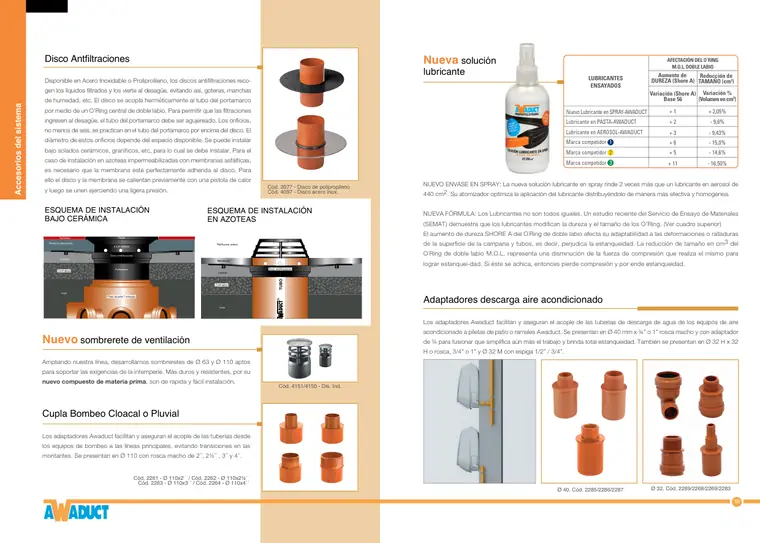

Nueva línea Awaduct Ø 32

Los nuevos tubos y accesorios Ø 32 facilitan y aseguran la descarga de

agua de los equipos de aire acondicionado. De esta forma se pueden cons

truir columnas especiales para descarga de aire acondicionado Ø 32, con

el beneficio de ocupar poco espacio y menor costo. Para facilitar el acople

existen adaptadores que poseen rosca para ¾ o 1” a H Ø 32.

RIGID, el duro de Awaduct

El tubo RIGID se presenta con campana. Este tubo posee mayor espesor

tanto en el tubo como en la campana, reduciendo la flexión y el pandeo en

tuberías suspendidas, asegurando un perfecto funcionamiento y una inmejorable

estética. Se comercializa en tubos de Ø 110 x 4 m M-H.

Sopapa codo y vertical

Modelo universal adaptable a todas las bañeras y receptáculos de ducha

disponibles en el mercado. La sopapa Awaduct evita mezclas y transiciones,

facilitando los montajes y asegurando una total estanqueidad. Se provee con

rejilla de bronce cromado o bronce pulido, con salida Ø 40, en sus versiones

codo y vertical.

Cód.

2252 Cód.

2265 Cód.

2266 Cód.

2249 Cód.

2256 Cód.

2289 Cód.

2267 Cód.

2269 Cód.

2268 Cód.

2283

Cód. 1040

Cód. 4130/31/32/33

Diseño industrial

Cód. 4134/4135

Cód. 2111/2110

Cód. 1060

Cód. 2236 Diseño industrial

Cód. 4098/4099/4128/4129

Diseño industrial

Sopapa codo y vertical rosca larga

La rejilla de estas sopapas fue especialmente diseñada para resolver el

desagüe de bañeras antiguas. El extremo roscado largo de la rejilla brinda

un adecuado acople y ajuste, asegurando una total estanqueidad.

Nueva sopapa codo y vertical con rejilla loza

Fabricada en polipropileno color blanco losa, asimilando el color caracte

rístico de la losa sanitaria, y habiendo superado con total éxito todos los

ensayos comprendidos en la norma ISO de desagües, este nuevo modelo es

una opción práctica, estética y más

económica a las clásicas rejillas de

metal cromado.

Nueva boca de acceso y pileta de patio con 3 entradas extra chata

Fueron desarrolladas para permitir la construcción de desagües sobre losa

en un espesor de tan solo 128 mm. La boca de acceso de tres entradas

de 63 mm y salida de 110 mm proporciona un muy adecuado escurrimiento

evitando taponamientos por acumulación de grasas y otros desperdicios. La

pileta de patio de tres entradas de 40 mm y salida de 63 mm cuenta con

cierre hidráulico reglamentario asegurando, a pesar de su baja altura, una total

estanqueidad a los olores. Ambos accesorios, además, pueden utilizarse en la

construcción de desagües suspendidos bajo losa. Para resolver la prolonga

ción de ambos accesorios, se emplea un portarrejilla acanalado, un pequeño

trozo de tubo Awaduct de 110 mm sin campana y dos O’Rings de idénticas

características a los provistos con los porta rejas acanalados; código de pro

ducto 4124. El esquema propuesto de armado es el siguiente:

Multitapa M-H Ø 110 para pileta de patio

Su función es preservar la limpieza de los desagües, impidiendo el ingreso de

escombros u otros desperdicios durante la etapa de construcción. La multi

tapa M-H Awaduct se incorpora sin cargo a todos los modelos de piletas de

patio y bocas de acceso del sistema.

1 Cortar un segmento del extremo acanalado del porta reja acanalado. 2 Insertar el porta reja acanalado en el tubo Awaduct de 110 mm. 3 Colocar los O’Rings en el segmento acanalado obtenido con el corte e insertar un extremo al tubo Awaduct de 110 mm y el extremo opuesto a la pileta o la boca de acceso.

39

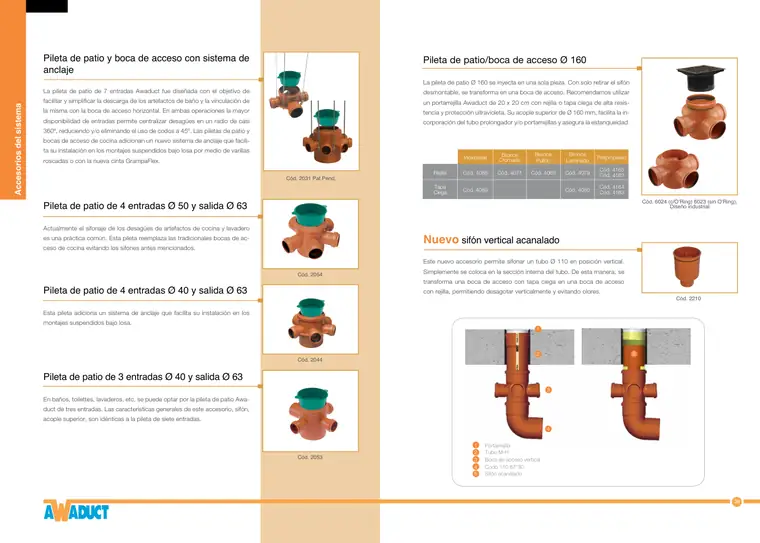

Pileta de patio y boca de acceso con sistema de anclaje

La pileta de patio de 7 entradas Awaduct fue diseñada con el objetivo de

facilitar y simplificar la descarga de los artefactos de baño y la vinculación de

la misma con la boca de acceso horizontal. En ambas operaciones la mayor

disponibilidad de entradas permite centralizar desagües en un radio de casi

360º, reduciendo y/o eliminando el uso de codos a 45º. Las piletas de patio y

bocas de acceso de cocina adicionan un nuevo sistema de anclaje que facili

ta su instalación en los montajes suspendidos bajo losa por medio de varillas

roscadas o con la nueva cinta GrampaFlex.

Pileta de patio de 4 entradas Ø 50 y salida Ø 63

Actualmente el sifonaje de los desagües de artefactos de cocina y lavadero

es una práctica común. Esta pileta reemplaza las tradicionales bocas de ac

ceso de cocina evitando los sifones antes mencionados.

Pileta de patio de 4 entradas Ø 40 y salida Ø 63

Esta pileta adiciona un sistema de anclaje que facilíta su instalación en los

montajes suspendidos bajo losa.

Pileta de patio de 3 entradas Ø 40 y salida Ø 63

En baños, toilettes, lavaderos, etc. se puede optar por la pileta de patio Awa

duct de tres entradas. Las características generales de este accesorio, sifón,

acople superior, son idénticas a la pileta de siete entradas.

Cód. 2054

Cód. 2044

Cód. 2053

Cód. 2031 Pat.Pend.

Cód. 2210

Nuevo sifón vertical acanalado

Este nuevo accesorio permite sifonar un tubo Ø 110 en posición vertical.

Simplemente se coloca en la sección interna del tubo. De esta manera, se

transforma una boca de acceso con tapa ciega en una boca de acceso

con rejilla, permitiendo desagotar verticalmente y evitando olores.

Cód. 6024 (c/O’Ring) 6023 (sin O’Ring).

Diseño industrial

Pileta de patio/boca de acceso Ø 160

La pileta de patio Ø 160 se inyecta en una sola pieza. Con solo retirar el sifón

desmontable, se transforma en una boca de acceso. Recomendamos utilizar

un portarrejilla Awaduct de 20 x 20 cm con rejilla o tapa ciega de alta resis

tencia y protección ultravioleta. Su acople superior de Ø 160 mm, facilita la in

corporación del tubo prolongador y/o portarrejillas y asegura la estanqueidad.

Inoxidable

Cód. 4088 Rejilla

Cód. 4089 Tapa Ciega

Bronce Cromado

Cód. 4071

Bronce

Pulido

Cód. 4065

Bronce Laminado

Cód. 4079

Cód. 4080

Polipropileno

Cód. 4165 Cód. 4162

Cód. 4164 Cód. 4163

1 Portarrejilla 2 Tubo M-H 3 Boca de acceso vertical 4 Codo 110 87°30 5 Sifón acanalado

41

Boca de acceso horizontal

La boca de acceso horizontal a 45º (Cód. 2260) fue diseñada especialmente para

facilitar la construcción del desagüe de inodoro, contemplando su instalación

sobre losa con rebaje o suspendida y las vinculaciones de éste con la pileta de

patio y la columna cloacal. La boca de acceso presenta tres acometidas de 63

mm, dos de ellas a 45º y una tercera a 180º. Las entradas de 63 mm a 45º están

abiertas, y se incluye una tapa macho de 63 mm. Con respecto a la boca de

acceso horizontal con 3 entradas, 2 a 90º y 1 a 180º (Cód. 2460), es importante

destacar, que a los efectos de facilitar las descargas y evitar retrocesos viciados

hacia la pileta de patio, las acometidas se encuentran desplazadas del eje

horizontal de 110 mm y a su vez a 87º30’ respecto al eje vertical; es decir, tienen

pendiente para evitar también retrocesos. A su vez, las entradas de 63 mm a

87º30’ están cerradas, y se incluye una tapa macho de 63 mm. Por último,

la boca de acceso horizontal con 2 acometidas (Cód. 2060) se diferencia

respecto a la anterior (Cód. 2460) en que no tiene la tercer acometida a 180º.

Boca de acceso y pileta de patio octogonal

Para resolver convenientemente los desagües cloacales y pluviales en planta

baja de edificios, viviendas, plantas industriales, etc. Awaduct incorpora a su

sistema bocas de acceso y piletas de patio octogonales. El cuerpo principal

octogonal es de una sola pieza rotomoldeada (el mismo sistema que se uti

liza en la fabricación de tanques de agua plásticos). Al cuerpo octogonal se

termofusionan las entradas y salidas. Si bien estas piezas se proveen en dos

modelos estandard, bajo pedido se fabrican bocas de acceso y piletas con

entradas y salidas de diámetro y alineación a medida. El diseño octogonal

sumado al sistema de fabricación por rotomoldeo le otorga una elevada re

sistencia al aplastamiento. Su acople superior de 160 mm provisto de O’Ring,

facilita la incorporación del tubo prolongador y/o portarrejillas y asegura la

estanqueidad. Las tareas de limpieza y mantenimiento también se ven faci

litadas.

Diseño industrial 2460 2060

2260

Cód. 6031/6030

Boca de acceso de cocina entrada Ø 63 y salida Ø 50

Fue diseñada especialmente para facilitar su aplicación en banquina o bajo

losa. Tiene sólo 72 mm de altura. Su acople superior de 110 mm provisto de

O’Ring y exclusivo sistema de anclaje facilita la vinculación del portarrejilla o

tubo prolongador y asegura la doble estanqueidad de la unión.

Cód. 2052 Patente Pendiente

1

2 Portarrejilla acanalado y tapa ciega 12 x 12 acero inox. Boca de acceso de cocina losa Awaduct

87° 30

2260

Boca acceso cocina losa 5 entra- das Ø 50 con salida de Ø 63/110

La boca de acceso de cocina losa Awaduct evita

un pase de losa y elimina las fijaciones y el pro

longador de la descarga de 50 mm y de la propia

boca de acceso. Además, proporciona una salida

de 110 mm de diámetro y dispone de un total de 5

entradas de 50 mm.

2460

2060

Pileta losa 5 entradas Ø 40 con salida de Ø 63/110

La pileta de patio losa Awaduct se instala dentro de la lo

sa. Una innovación que evita al menos tres pases de losa

y elimina las grapas de fijación y los prolongadores de las

descargas y de la propia pileta de patio, proporcionan

do un ahorro de tiempo y costos considerable. Además,

reduce el espacio entre la losa y el cielorraso inferior y

elimina los ruidos ocasionados por las descargas. En sín

tesis, mayor altura y confort.

1

2

3

1 Portarrejilla acanalado y rejilla 12 x 12 acero inoxidable. (4102) 2 Sifón. (2033) -Incluido 3 Pileta de patio losa Awaduct -Pat. pend.- (2069)

Patente Pendiente

Patente Pendiente

43

TABLA CÓDIGOS

CODO 87º30’

CODO 45º

MANGUITO

Ø 40

2245

2240

2213

Ø 50

2246

2241

2214

Ø 63

2247

2242

2215

Ø 110

2248

2243

2216

RAMAL 45º 110x110 (2223), 110x63 (2224)

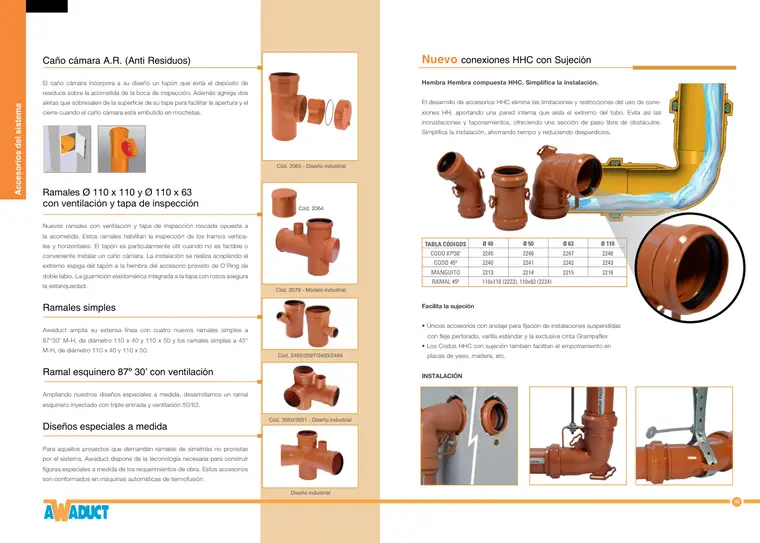

Nuevo conexiones HHC con Sujeción

Hembra Hembra compuesta HHC. Simplifica la instalación.

El desarrollo de accesorios HHC elimina las limitaciones y restricciones del uso de cone

xiones HH, aportando una pared interna que aísla el extremo del tubo. Evita así las

incrustaciones y taponamientos, ofreciendo una sección de paso libre de obstáculos.

Simplifica la instalación, ahorrando tiempo y reduciendo desperdicios.

Facilita la sujeción

• Únicos accesorios con anclaje para fijación de instalaciones suspendidas

con fleje perforado, varilla estándar y la exclusiva cinta Grampaflex

• Los Codos HHC con sujeción también facilitan el empotramiento en

placas de yeso, madera, etc.

INSTALACIÓN

Cód. 3050/3051 - Diseño industrial

Caño cámara A.R. (Anti Residuos)

El caño cámara incorpora a su diseño un tapón que evita el depósito de

residuos sobre la acometida de la boca de inspección. Además agrega dos

aletas que sobresalen de la superficie de su tapa para facilitar la apertura y el

cierre cuando el caño cámara está embutido en mochetas.

Ramales Ø 110 x 110 y Ø 110 x 63 con ventilación y tapa de inspección

Nuevos ramales con ventilación y tapa de inspección roscada opuesta a

la acometida. Estos ramales habilitan la inspección de los tramos vertica

les y horizontales. El tapón es particularmente útil cuando no es factible o

conveniente instalar un caño cámara. La instalación se realiza acoplando el

extremo espiga del tapón a la hembra del accesorio provisto de O’Ring de

doble labio. La guarnición elastomérica integrada a la tapa con rosca asegura

la estanquiedad.

Ramales simples

Awaduct amplía su extensa línea con cuatro nuevos ramales simples a

87°30’ M-H, de diámetro 110 x 40 y 110 x 50 y los ramales simples a 45°

M-H, de diámetro 110 x 40 y 110 x 50.

Ramal esquinero 87º 30’ con ventilación

Ampliando nuestros diseños especiales a medida, desarrollamos un ramal

esquinero inyectado con triple entrada y ventilación 50/63.

Diseños especiales a medida

Para aquellos proyectos que demandan ramales de simetrías no provistas

por el sistema, Awaduct dispone de la teconología necesaria para construir

figuras especiales a medida de los requerimientos de obra. Estos accesorios

son conformados en máquinas automáticas de termofusión.

Cód. 2079 - Modelo industrial

Cód. 2495/2097/2493/2494

Cód. 2064

Diseño industrial

Cód. 2065 - Diseño industrial

45

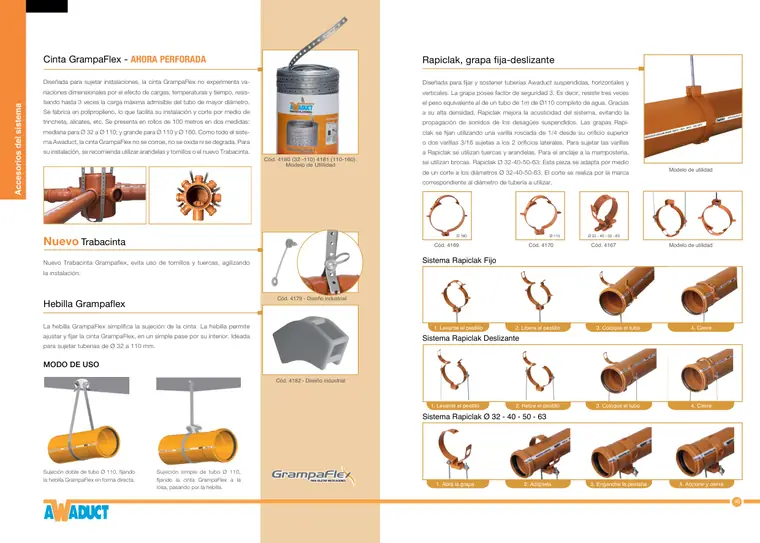

1. Levante el pestillo

1. Levante el pestillo

1. Abra la grapa

2. Libere el pestillo

2. Retire el pestillo

2. Adáptela

3. Coloque el tubo

3. Coloque el tubo

3. Enganche la pestaña

Sistema Rapiclak Fijo

Sistema Rapiclak Deslizante

Sistema Rapiclak Ø 32 - 40 - 50 - 63

Modelo de utilidad

Modelo de utilidad

4. Cierre

4. Cierre

4. Accione y cierre

Rapiclak, grapa fija-deslizante

Diseñada para fijar y sostener tuberías Awaduct suspendidas, horizontales y

verticales. La grapa posee factor de seguridad 3. Es decir, resiste tres veces

el peso equivalente al de un tubo de 1m de Ø110 completo de agua. Gracias

a su alta densidad, Rapiclak mejora la acusticidad del sistema, evitando la

propagación de sonidos de los desagües suspendidos. Las grapas Rapi

clak se fijan utilizando una varilla roscada de 1/4 desde su orificio superior

o dos varillas 3/16 sujetas a los 2 orificios laterales. Para sujetar las varillas

a Rapiclak se utilizan tuercas y arandelas. Para el anclaje a la mampostería,

se utilizan brocas. Rapiclak Ø 32-40-50-63: Esta pieza se adapta por medio

de un corte a los diámetros Ø 32-40-50-63. El corte se realiza por la marca

correspondiente al diámetro de tubería a utilizar.

Cinta GrampaFlex - AHORA PERFORADA

Diseñada para sujetar instalaciones, la cinta GrampaFlex no experimenta va

riaciones dimensionales por el efecto de cargas, temperaturas y tiempo, resis

tiendo hasta 3 veces la carga máxima admisible del tubo de mayor diámetro.

Se fabrica en polipropileno, lo que facilita su instalación y corte por medio de

trincheta, alicates, etc. Se presenta en rollos de 100 metros en dos medidas:

mediana para Ø 32 a Ø 110; y grande para Ø 110 y Ø 160. Como todo el siste

ma Awaduct, la cinta GrampaFlex no se corroe, no se oxida ni se degrada. Para

su instalación, se recomienda utilizar arandelas y tornillos o el nuevo Trabacinta.

Nuevo Trabacinta

Nuevo Trabacinta Grampaflex, evita uso de tornillos y tuercas, agilizando

la instalación.

Hebilla Grampaflex

La hebilla GrampaFlex simplifica la sujeción de la cinta. La hebilla permite

ajustar y fijar la cinta GrampaFlex, en un simple pase por su interior. Ideada

para sujetar tuberías de Ø 32 a 110 mm.

MODO DE USO

Cód. 4180 (32 -110) 4181 (110-160).

Modelo de Utillidad

Cód. 4182 - Diseño industrial

Sujeción doble de tubo Ø 110, fijando la hebilla GrampaFlex en forma directa.

Sujeción simple de tubo Ø 110, fijando la cinta GrampaFlex a la losa, pasando por la hebilla.

Cód. 4169

Ø 160

Cód. 4170

Ø 110

Cód. 4167

Ø 32 - 40 - 50 - 63

Cód. 4179 - Diseño industrial

47

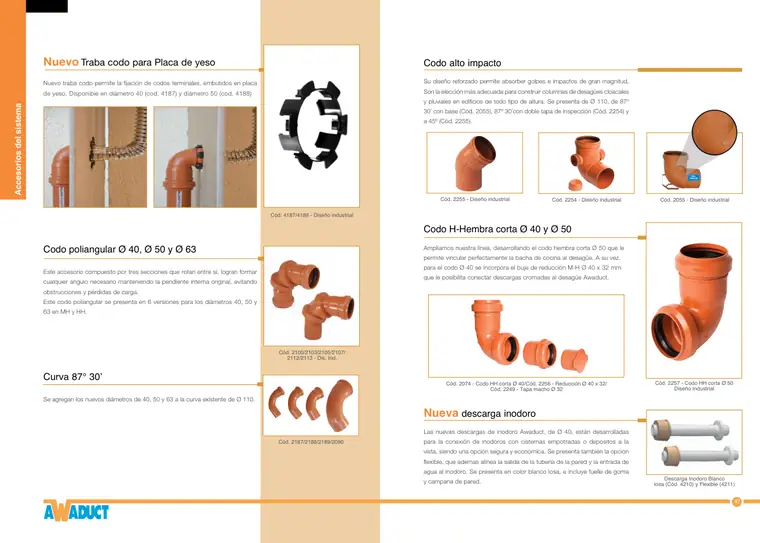

Nuevo Traba codo para Placa de yeso

Nuevo traba codo permite la fijación de codos terminales, embutidos en placa

de yeso. Disponible en diámetro 40 (cod. 4187) y diámetro 50 (cod. 4188)

Codo poliangular Ø 40, Ø 50 y Ø 63

Este accesorio compuesto por tres secciones que rotan entre sí, logran formar

cualquier ángulo necesario manteniendo la pendiente interna original, evitando

obstrucciones y pérdidas de carga.

Este codo poliangular se presenta en 6 versiones para los diámetros 40, 50 y

63 en MH y HH.

Curva 87° 30’

Se agregan los nuevos diámetros de 40, 50 y 63 a la curva existente de Ø 110.

Cód: 4187/4188 - Diseño industrial

Cód. 2100/2103/2105/2107/

2112/2113 - Dis. Ind.

Cód. 2187/2188/2189/2090

Codo alto impacto

Su diseño reforzado permite absorber golpes e impactos de gran magnitud,

Son la elección más adecuada para construir columnas de desagües cloacales

y pluviales en edificios de todo tipo de altura. Se presenta de Ø 110, de 87º

30´ con base (Cód. 2055), 87º 30´con doble tapa de inspección (Cód. 2254) y

a 45º (Cód. 2255).

Codo H-Hembra corta Ø 40 y Ø 50

Ampliamos nuestra línea, desarrollando el codo hembra corta Ø 50 que le

permite vincular perfectamente la bacha de cocina al desagüe. A su vez,

para el codo Ø 40 se incorpora el buje de reducción M-H Ø 40 x 32 mm

que le posibilita conectar descargas cromadas al desagüe Awaduct.

Nueva descarga inodoro

Las nuevas descargas de inodoro Awaduct, de Ø 40, están desarrolladas

para la conexión de inodoros con cisternas empotradas o depósitos a la

vista, siendo una opción segura y económica. Se presenta también la opción

flexible, que además alinea la salida de la tubería de la pared y la entrada de

agua al inodoro. Se presenta en color blanco losa, e incluye fuelle de goma

y campana de pared.

Cód. 2055 - Diseño industrial

Cód. 2254 - Diseño industrial

Cód. 2255 - Diseño industrial

Cód. 2074 - Codo HH corta Ø 40/Cód. 2256 - Reducción Ø 40 x 32/

Cód. 2249 - Tapa macho Ø 32

Cód. 2257 - Codo HH corta Ø 50

Diseño Industrial

Descarga Inodoro Blanco losa (Cód. 4210) y Flexible (4211)

49

Realineación del desagüe de inodoro

Cuando el desagüe de inodoro necesite ser realineado, el sistema Awaduct

provee siete útiles modelos de adaptadores para acoplar a la espiga o cam

pana de 110 mm involucrada. Sumado a ello, en las instalaciones bajo losa,

el empleo del adaptador - modelo acanalado - permite que la prolongación

del desagüe se realice con un tubo sin cabeza, facilitando las tareas de mon

taje y terminación. El adaptador super excéntrico para inodoro, posibilita un

desplazamiento de hasta 5,5 cm.

Nuevo conector poliangular pileta de patio

El nuevo conector poliangular Ø 63 está diseñado para evitar el retroceso de

fluidos desde el ramal principal hacia la pileta de patio o boca de acceso,

gracias a su desplazamiento vertical. También permite reemplazar dos codos

a 45º unidos por un tubo MH para lograr un salto y pendiente mínimo en un

espacio reducido. Este accesorio consta de dos secciones que rotan 360º

horizontalmente entre sí, facilitando cualquier ángulo de conexión.

Adaptador super excéntrico

(Cód. 2270)

Adaptador super excéntrico

acanalado (Cód. 2271)

Adaptador concéntrico

(Cód. 2250) Adaptador excéntrico

(Cód. 2070)

Adaptador concéntrico codo

(Cód. 2253)

Adaptador concéntrico acanalado (Cód. 2251) Adaptador excéntrico acanalado (Cód. 2071)

Conector Poliangular (Cód. 2115)

Patente Pendiente

Pat. Pend.

Pat. Pend.

Pileta balcón y ducha

Las piletas de balcón y ducha incorporan a su diseño guías exteriores que

facilitan su nivelación y refuerzan su resistencia al aplastamiento y a la rotura.

Además la pendiente de su diseño interior evita el depósito de residuos. Las

piletas de balcón y ducha se presentan con salida macho de Ø 40, Ø 50 y

Ø 63 mm. Diseño industrial

8 x 8

63 H

8 x 8

40 H

Ø 110 H

63 M 40 M

Ø 110 acanalado Ø 110 H

Diseño industrial

Cód. 2211/4106 - Patentado

8 x 8

Ø 40

Corte de losa balcón

Mini receptáculo de balcón y ducha

Awaduct incorpora un mini receptáculo de 8 x 8 con salida en Ø40 de tan sólo

5 cm de altura, ideal para balcones donde los niveles limitan el espacio para

incorporar los pluviales. Se utilizan con portarrejillas 8 x 8 cm acanalados de

salida Ø 59 mm, en sus dos versiones: acero inoxidable y bronce laminado.

50 M

51

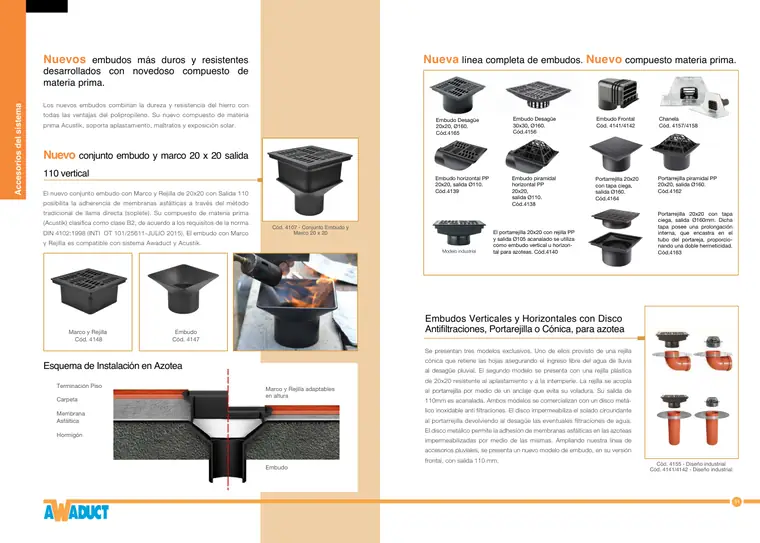

Nuevos embudos más duros y resistentes desarrollados con novedoso compuesto de materia prima.

Los nuevos embudos combinan la dureza y resistencia del hierro con

todas las ventajas del polipropileno. Su nuevo compuesto de materia

prima Acustik, soporta aplastamiento, maltratos y exposición solar.

Nuevo conjunto embudo y marco 20 x 20 salida

110 vertical

El nuevo conjunto embudo con Marco y Rejilla de 20x20 con Salida 110

posibilita la adherencia de membranas asfálticas a través del método

tradicional de llama directa (soplete). Su compuesto de materia prima

(Acustik) clasifica como clase B2, de acuerdo a los requisitos de la norma

DIN 4102:1998 (INTI OT 101/25611-JULIO 2015). El embudo con Marco

y Rejilla es compatible con sistema Awaduct y Acustik.

Esquema de Instalación en Azotea

Nueva línea completa de embudos. Nuevo compuesto materia prima.

Cód. 4107 - Conjunto Embudo y

Marco 20 x 20

Terminación Piso

Carpeta

Membrana Asfáltica

Hormigón

Marco y Rejilla adaptables en altura

Embudo

Portarrejilla 20x20 con tapa ciega, salida Ø160. Cód.4164

Embudo Desagüe 30x30, Ø160. Cód.4156

Embudo Frontal Cód. 4141/4142 Embudo Desagüe 20x20, Ø160. Cód.4165

Portarrejilla 20x20 con tapa ciega, salida Ø160mm. Dicha tapa posee una prolongación interna, que encastra en el tubo del portareja, proporcio- nando una doble hermeticidad. Cód.4163

Portarrejilla piramidal PP 20x20, salida Ø160. Cód.4162

Embudo piramidal horizontal PP 20x20, salida Ø110. Cód.4138

Embudo horizontal PP 20x20, salida Ø110. Cód.4139

El portarrejilla 20x20 con rejilla PP y salida Ø105 acanalado se utiliza como embudo vertical u horizon- tal para azoteas. Cód.4140 Modelo industrial

Embudo Cód. 4147 Marco y Rejilla

Cód. 4148

Embudos Verticales y Horizontales con Disco Antifiltraciones, Portarejilla o Cónica, para azotea

Se presentan tres modelos exclusivos. Uno de ellos provisto de una rejilla

cónica que retiene las hojas asegurando el ingreso libre del agua de lluvia

al desagüe pluvial. El segundo modelo se presenta con una rejilla plástica

de 20x20 resistente al aplastamiento y a la intemperie. La rejilla se acopla

al portarrejilla por medio de un anclaje que evita su voladura. Su salida de

110mm es acanalada. Ambos modelos se comercializan con un disco metá

lico inoxidable anti filtraciones. El disco impermeabiliza el solado circundante

al portarrejilla devolviendo al desagüe las eventuales filtraciones de agua.

El disco metálico permite la adhesión de membranas asfálticas en las azoteas

impermeabilizadas por medio de las mismas. Ampliando nuestra línea de

accesorios pluviales, se presenta un nuevo modelo de embudo, en su versión

frontal, con salida 110 mm. Cód. 4155 - Diseño industrial Cód. 4141/4142 - Diseño industrial

Chanela Cód. 4157/4158

53

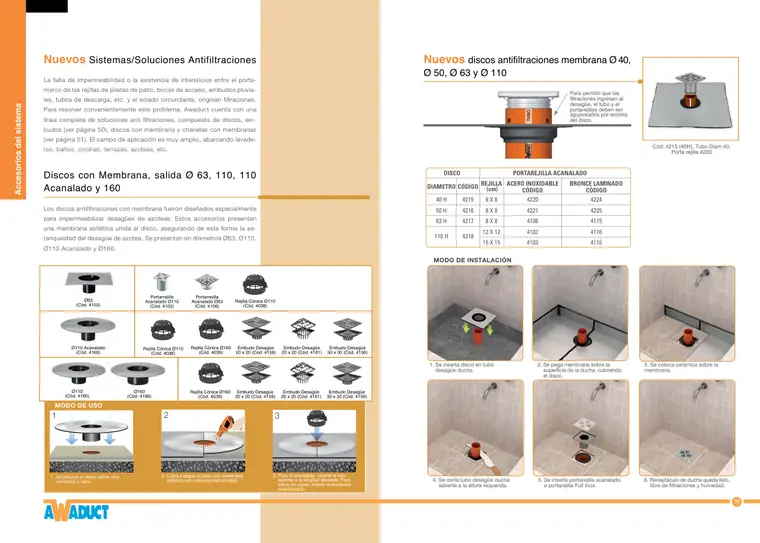

Nuevos Sistemas/Soluciones Antifiltraciones

La falta de impermeabilidad o la existencia de intersticios entre el porta

marco de las rejillas de piletas de patio, bocas de acceso, embudos pluvia

les, tubos de descarga, etc. y el solado circundante, originan filtraciones.

Para resolver convenientemente este problema, Awaduct cuenta con una

línea completa de soluciones anti filtraciones, compuesto de discos, em

budos (ver página 50), discos con membrana y chanelas con membranas

(ver página 51). El campo de aplicación es muy amplio, abarcando lavade

ros, baños, cocinas, terrazas, azoteas, etc.

Discos con Membrana, salida Ø 63, 110, 110 Acanalado y 160

Los discos antifiltraciones con membrana fueron diseñados especialmente

para impermeabilizar desagües de azoteas. Estos accesorios presentan

una membrana asfáltica unida al disco, asegurando de esta forma la es

tanqueidad del desagüe de azotea. Se presentan en diametros Ø63, Ø110,

Ø110 Acanalado y Ø160.

Nuevos discos antifiltraciones membrana Ø 40, Ø 50, Ø 63 y Ø 110

Cód: 4215 (40H), Tubo Diam 40;

Porta rejilla 4220

DISCO

DIAMETRO

40 H

50 H

63 H

110 H

4215

4216

4217

4218

8 X 8

8 X 8

8 X 8

12 X 12

15 X 15

4220

4221

4106

4102

4103

4224

4225

4115

4116

4118

CÓDIGO REJILLA

(cm)

ACERO INOXIDABLE

CÓDIGO

BRONCE LAMINADO

CÓDIGO

PORTAREJILLA ACANALADO

1. Se inserta disco en tubo desagüe ducha.

2. Se pega membrana sobre la superficie de la ducha, cubriendo el disco.

MODO DE INSTALACIÓN

3. Se coloca cerámica sobre la membrana.

4. Se corta tubo desagüe ducha saliente a la altura requerida.

5. Se inserta portarejilla acanalado o portarejilla Full Inox.

6. Receptáculo de ducha queda listo, libre de filtraciones y humedad.

Ø110 Acanalado

(Cód. 4166)

Ø110 (Cód. 4160)

Ø160 (Cód. 4168)

Ø63 (Cód. 4153)

Portarrejilla Acanalado Ø110

(Cód. 4102)

Rejilla Cónica Ø110

(Cód. 4038)

Rejilla Cónica Ø110

(Cód. 4038)

Portarrejilla Acanalado Ø63

(Cód. 4106)

Rejilla Cónica Ø160

(Cód. 4039)

Rejilla Cónica Ø160

(Cód. 4039)

Embudo Desagüe 20 x 20 (Cód. 4159)

Embudo Desagüe 20 x 20 (Cód. 4159)

Embudo Desagüe 20 x 20 (Cód. 4161)

Embudo Desagüe 20 x 20 (Cód. 4161)

Embudo Desagüe 30 x 30 (Cód. 4156)

Embudo Desagüe 30 x 30 (Cód. 4156)

MODO DE USO

1. Introduzca el disco sobre una campana o tubo.

1

2. Cubra y pegue el disco con membrana asfáltica con métodos tradicionales.

2

3. Para el acanalado, recorte el tubo saliente a la longitud deseada. Para todos los casos, inserte el accesorio seleccionado.

3

Para permitir que las filtraciones ingresen al desagüe, el tubo y el portarejillas deben ser agujereados por encima del disco.

55

Disco Antfiltraciones

Disponible en Acero Inoxidable o Proliprolileno, los discos antifiltraciones reco

gen los líquidos filtrados y los vierte al desagüe, evitando así, goteras, manchas

de humedad, etc. El disco se acopla herméticamente al tubo del portamarco

por medio de un O’Ring central de doble labio. Para permitir que las filtraciones

ingresen al desagüe, el tubo del portamarco debe ser agujereado. Los orificios,

no menos de seis, se practican en el tubo del portamarco por encima del disco. El

diámetro de estos orificios depende del espacio disponible. Se puede instalar

bajo solados cerámicos, graníticos, etc, para lo cual se debe instalar. Para el

caso de instalación en azoteas impermeabilizadas con membranas asfálticas,

es necesario que la membrana esté perfectamente adherida al disco. Para

ello el disco y la membrana se calientan previamente con una pistola de calor

y luego se unen ejerciendo una ligera presión.

ESQUEMA DE INSTALACIÓN BAJO CERÁMICA

ESQUEMA DE INSTALACIÓN EN AZOTEAS

Cód. 2077 - Disco de polipropileno Cód. 4097 - Disco acero inox.

Adaptadores descarga aire acondicionado

Los adaptadores Awaduct facilitan y aseguran el acople de las tuberías de descarga de agua de los equipos de aire

acondicionado a piletas de patio o ramales Awaduct. Se presentan en Ø 40 mm x ¾” o 1” rosca macho y con adaptador

de ¾ para fusionar que simplifica aún más el trabajo y brinda total estanqueidad. También se presentan en Ø 32 H x 32

H o rosca, 3/4” o 1” y Ø 32 M con espiga 1/2” / 3/4”.

Nueva solución lubricante

NUEVO ENVASE EN SPRAY: La nueva solución lubricante en spray rinde 2 veces más que un lubricante en aerosol de

440 cm2. Su atomizador optimiza la aplicación del lubricante distribuyéndolo de manera más efectiva y homogénea.

NUEVA FÓRMULA: Los Lubricantes no son todos iguales. Un estudio reciente del Servicio de Ensayo de Materiales

(SEMAT) demuestra que los lubricantes modifican la dureza y el tamaño de los O’Ring. (Ver cuadro superior)

El aumento de dureza SHORE A del O´Ring de doble labio afecta su adaptabilidad a las deformaciones o ralladuras

de la superficie de la campana y tubos, es decir, perjudica la estanqueidad. La reducción de tamaño en cm3 del

O´Ring de doble labio M.O.L. representa una disminución de la fuerza de compresión que realiza el mismo para

lograr estanquei-dad. Si éste se achica, entonces pierde compresión y por ende estanqueidad.

Ø 40. Cód. 2285/2286/2287 Ø 32. Cód. 2289/2268/2269/2283

Cód. 2261 - Ø 110x2´´ / Cód. 2262 - Ø 110x2½´´

Cód. 2263 - Ø 110x3´´ / Cód. 2264 - Ø 110x4´´

Cód. 4151/4150 - Dis. Ind.

Nuevo sombrerete de ventilación

Ampliando nuestra línea, desarrollamos sombreretes de Ø 63 y Ø 110 aptos

para soportar las exigencias de la intemperie. Más duros y resistentes, por su

nuevo compuesto de materia prima, son de rápida y fácil instalación.

Cupla Bombeo Cloacal o Pluvial

Los adaptadores Awaduct facilitan y aseguran el acople de las tuberías desde

los equipos de bombeo a las líneas principales, evitando transiciones en las

montantes. Se presentan en Ø 110 con rosca macho de 2´´, 2½´´ , 3´´ y 4´´.

LUBRICANTES

ENSAYADOS

AFECTACIÓN DEL O´RING

M.O.L. DOBLE LABIO Aumento de DUREZA (Shore A)

Variación (Shore A)

Base 56

+ 1

+ 2

+ 3

+ 6

+ 5

+ 11

+ 2,05%

- 9,6%

- 9,43%

- 15,0%

- 14,6%

- 16,50%

Nuevo Lubricante en SPRAY-AWADUCT

Lubricante en PASTA-AWADUCT

Lubricante en AEROSOL-AWADUCT

Marca competidor 1

Marca competidor 2

Marca competidor 3

Variación % (Volumen en cm3)

Reducción de TAMAÑO (cm3)

57

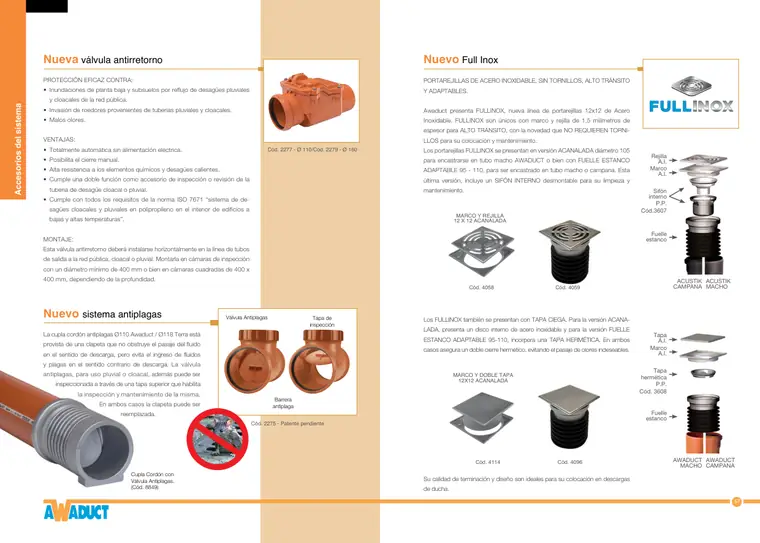

Nuevo Full Inox

PORTAREJILLAS DE ACERO INOXIDABLE, SIN TORNILLOS, ALTO TRÁNSITO

Y ADAPTABLES.

Awaduct presenta FULLINOX, nueva línea de portarejillas 12x12 de Acero

Inoxidable. FULLINOX son únicos con marco y rejilla de 1,5 milímetros de

espesor para ALTO TRÁNSITO, con la novedad que NO REQUIEREN TORNI

LLOS para su colocación y mantenimiento.

Los portarejillas FULLINOX se presentan en versión ACANALADA diámetro 105

para encastrarse en tubo macho AWADUCT o bien con FUELLE ESTANCO

ADAPTABLE 95 - 110, para ser encastrado en tubo macho o campana. Esta

última versión, incluye un SIFÓN INTERNO desmontable para su limpieza y

mantenimiento.

Los FULLINOX también se presentan con TAPA CIEGA. Para la versión ACANA

LADA, presenta un disco interno de acero inoxidable y para la versión FUELLE

ESTANCO ADAPTABLE 95-110, incorpora una TAPA HERMÉTICA. En ambos

casos asegura un doble cierre hermético, evitando el pasaje de olores indeseables.

Su calidad de terminación y diseño son ideales para su colocación en descargas

de ducha.

Nueva válvula antirretorno

PROTECCIÓN EFICAZ CONTRA:

• Inundaciones de planta baja y subsuelos por reflujo de desagües pluviales

y cloacales de la red pública.

• Invasión de roedores provenientes de tuberías pluviales y cloacales.

• Malos olores.

VENTAJAS:

• Totalmente automática sin alimentación eléctrica.

• Posibilita el cierre manual.

• Alta resistencia a los elementos químicos y desagües calientes.

• Cumple una doble función como accesorio de inspección o revisión de la

tubería de desagüe cloacal o pluvial.

• Cumple con todos los requisitos de la norma ISO 7671 “sistema de de-

sagües cloacales y pluviales en polipropileno en el interior de edificios a

bajas y altas temperaturas”.

MONTAJE:

Esta válvula antirretorno deberá instalarse horizontalmente en la línea de tubos

de salida a la red pública, cloacal o pluvial. Montarla en cámaras de inspección

con un diámetro mínimo de 400 mm o bien en cámaras cuadradas de 400 x

400 mm, dependiendo de la profundidad.

Nuevo sistema antiplagas

La cupla cordón antiplagas Ø110 Awaduct / Ø118 Terra está

provista de una clapeta que no obstruye el pasaje del fluido

en el sentido de descarga, pero evita el ingreso de fluidos

y plagas en el sentido contrario de descarga. La válvula

antiplagas, para uso pluvial o cloacal, además puede ser

inspeccionada a través de una tapa superior que habilita

la inspección y mantenimiento de la misma.

En ambos casos la clapeta puede ser

reemplazada.

Cód. 2277 - Ø 110/Cód. 2279 - Ø 160

Tapa de inspección

Barrera antiplaga

Cupla Cordón con Válvula Antiplagas. (Cód. 8849)

Válvula Antiplagas

Cód. 2275 - Patente pendiente

MARCO Y DOBLE TAPA

12X12 ACANALADA

MARCO Y REJILLA 12 X 12 ACANALADA

Cód. 4059 Cód. 4058

Cód. 4096 Cód. 4114

Rejilla

A.I. Marco

A.I.

Sifón interno

P.P. Cód.3607

Fuelle estanco

Tapa

A.I. Marco

A.I.

Tapa hermética

P.P. Cód. 3608

Fuelle estanco

ACUSTIK CAMPANA

AWADUCT

MACHO

ACUSTIK MACHO

AWADUCT CAMPANA

59

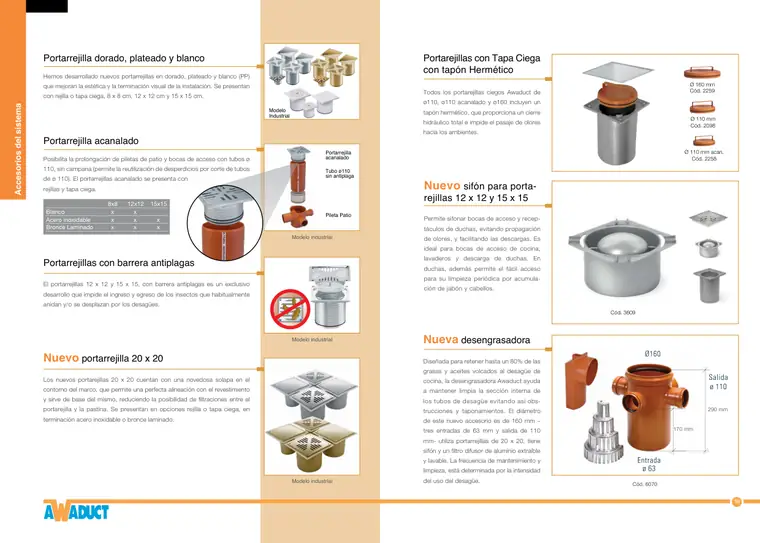

Portarrejilla dorado, plateado y blanco

Hemos desarrollado nuevos portarrejillas en dorado, plateado y blanco (PP)

que mejoran la estética y la terminación visual de la instalación. Se presentan

con rejilla o tapa ciega, 8 x 8 cm, 12 x 12 cm y 15 x 15 cm.

Portarrejilla acanalado

Posibilita la prolongación de piletas de patio y bocas de acceso con tubos ø

110, sin campana (permite la reutilización de desperdicios por corte de tubos

de ø 110). El portarrejillas acanalado se presenta con

rejillas y tapa ciega.

Portarrejillas con barrera antiplagas

El portarrejillas 12 x 12 y 15 x 15, con barrera antiplagas es un exclusivo

desarrollo que impide el ingreso y egreso de los insectos que habitualmente

anidan y/o se desplazan por los desagües.

Nuevo portarrejilla 20 x 20

Los nuevos portarejillas 20 x 20 cuentan con una novedosa solapa en el

contorno del marco, que permite una perfecta alineación con el revestimiento

y sirve de base del mismo, reduciendo la posibilidad de filtraciones entre el

portarejilla y la pastina. Se presentan en opciones rejilla o tapa ciega, en

terminación acero inoxidable o bronce laminado.

Portarejillas con Tapa Ciega con tapón Hermético

Todos los portarejillas ciegos Awaduct de

ø110, ø110 acanalado y ø160 incluyen un

tapón hermético, que proporciona un cierre

hidráulico total e impide el pasaje de olores

hacia los ambientes.

Nueva desengrasadora

Diseñada para retener hasta un 80% de las

grasas y aceites volcados al desagüe de

cocina, la desengrasadora Awaduct ayuda

a mantener limpia la sección interna de

los tubos de desagüe evitando así obs

trucciones y taponamientos. El diámetro

de este nuevo accesorio es de 160 mm –

tres entradas de 63 mm y salida de 110

mm- utiliza portarrejillas de 20 x 20, tiene

sifón y un filtro difusor de aluminio extraíble

y lavable. La frecuencia de mantenimiento y

limpieza, está determinada por la intensidad

del uso del desagüe.

Modelo industrial

Portarrejilla acanalado

Modelo Industrial

Tubo ø110 sin antiplaga

Pileta Patio

Modelo industrial

Modelo industrial

8x8 12x12 15x15 Blanco x x Acero inoxidable x x x Bronce Laminado x x x

Cód. 6070

170 mm

290 mm

Ø 110 mm acan.

Cód. 2258

Cód. 3609

Ø 110 mm Cód. 2098

Ø 160 mm Cód. 2259

Nuevo sifón para porta- rejillas 12 x 12 y 15 x 15

Permite sifonar bocas de acceso y recep

táculos de duchas, evitando propagación

de olores, y facilitando las descargas. Es

ideal para bocas de acceso de cocina,

lavaderos y descarga de duchas. En

duchas, además permite el fácil acceso

para su limpieza periódica por acumula

ción de jabón y cabellos.

61

CÓDIGO DESCRIPCIÓN

7997 PORTA-TUBOS BASE

7995 PORTA-TUBOS

7993 TAPA M-H PACK

MODO DE USO

MODO DE USO

1. Retire el accesorio para refilado. 2. Marque la superficie del tubo donde desea realizar el corte. Inserte la herramienta y posicione la cuchilla sobre la marca de corte.

4. Coloque el accesorio refilador y trábelo.

3. Sujete firmemente el tubo y gire la herramienta hasta obtener el corte.

5. Gire la herramienta hasta obtener el refilado.

Corta/refila tubo

Diseñada para cortar y refilar tuberías Awaduct Ø 40, Ø 50, Ø 63 y Ø 110. La

novedosa herramienta posee un bisturí intercambiable que simplifica el corte

de las tuberías Awaduct. Además, su cuchilla refiladora, otorga un chaflán en

el extremo del tubo, eliminando las rebarbas y facilitando el enchufe.

Bisturí intercambiable

Cuchilla refiladora

Accesorio refilador

Mango

Cód. 4051 - Ø 40/Cód. 4052 - Ø 50 Cód. 4053 - Ø 63/Cód. 4054 - Ø 110

Pase losa

Esta figura fue diseñada especialmente para enclavar en el encofrado y

actúe así como molde. De esta manera, en el momento del llenado del

hormigón queda formado el pase de losa. Dicho accesorio se presenta para

Ø 40, 50, 63, 110 y 160, en los cuales el diámetro interno es holgadamente

superior al tubo correspondiente.

Porta-tubos

El Porta-tubos Awaduct está especialmente diseña

do para transportar y estibar las tuberías Awaduct,

evitando que el tubo se ovale, sufra abananamiento

o deformaciones, logrando un inmejorable funciona

miento. Actúa como cañera móvil, comprimiendo los

espacios al máximo. Es decir, se puede montar una

torre de tuberías en cualquier espacio libre.

• Fácil armado.

• Reutilizable.

• Evita la deformación y el aplastamiento.

• Práctico, seguro y liviano.

• Puede apilarlos ya que se mantiene nivelado.

• No se degrada, no se corroe, no se oxida.

0,85 m de ancho x 2 m de alto = 544 tubos (Ø 110/63/50/40 mm)

0,85 m

Cód. 2401

1. Ubicar el pase losa en el lugar requerido y encla var en el encofrado.

4. Colocar tubo / prolon gador externo macho o hembra.

2. Rellenar con hormigon el encofrado.

5. Ajustar cortando la altura del pase losa y prolongador.

3. Retirar el encofrado.

6. Ajuste final a la altura de la ceramica utilizando porta rejilla macho o acanalado.

oy

ANADUCT. PERFECTO. ETERNO.

65

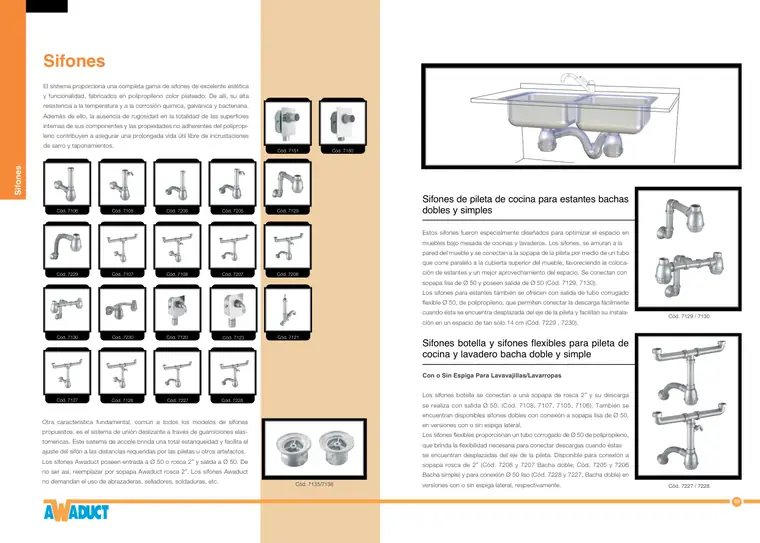

Sifones

El sistema proporciona una completa gama de sifones de excelente estética

y funcionalidad, fabricados en polipropileno color plateado. De allí, su alta

resistencia a la temperatura y a la corrosión química, galvánica y bacteriana.

Además de ello, la ausencia de rugosidad en la totalidad de las superficies

internas de sus componentes y las propiedades no adherentes del polipropi

leno contribuyen a asegurar una prolongada vida útil libre de incrustaciones

de sarro y taponamientos.

Cód. 7106

Cód. 7229

Cód. 7130

Cód. 7128

Cód. 7105

Cód. 7107

Cód. 7230

Cód. 7227

Cód. 7151

Cód. 7206

Cód. 7108

Cód. 7120

Cód. 7228

Cód. 7123

Cód. 7150

Cód. 7205

Cód. 7207

Cód. 7121

Cód. 7129

Cód. 7135/7136

Cód. 7208

Cód. 7127

Otra característica fundamental, común a todos los modelos de sifones

propuestos, es el sistema de unión deslizante a través de guarniciones elas

toméricas. Este sistema de acople brinda una total estanqueidad y facilita el

ajuste del sifón a las distancias requeridas por las piletas u otros artefactos.

Los sifones Awaduct poseen entrada a Ø 50 o rosca 2” y salida a Ø 50. De

no ser así, reemplazar por sopapa Awaduct rosca 2”. Los sifones Awaduct

no demandan el uso de abrazaderas, selladores, soldaduras, etc.

Sifones de pileta de cocina para estantes bachas dobles y simples

Estos sifones fueron especialmente diseñados para optimizar el espacio en

muebles bajo mesada de cocinas y lavaderos. Los sifones, se amuran a la

pared del mueble y se conectan a la sopapa de la pileta por medio de un tubo

que corre paralelo a la cubierta superior del mueble, favoreciendo la coloca

ción de estantes y un mejor aprovechamiento del espacio. Se conectan con

sopapa lisa de Ø 50 y poseen salida de Ø 50 (Cód. 7129, 7130).

Los sifones para estantes también se ofrecen con salida de tubo corrugado

flexible Ø 50, de polipropileno, que permiten conectar la descarga fácilmente

cuando ésta se encuentra desplazada del eje de la pileta y facilitan su instala

ción en un espacio de tan sólo 14 cm (Cód. 7229 , 7230).

Sifones botella y sifones flexibles para pileta de cocina y lavadero bacha doble y simple

Con o Sin Espiga Para Lavavajillas/Lavarropas

Los sifones botella se conectan a una sopapa de rosca 2” y su descarga

se realiza con salida Ø 50. (Cód. 7108, 7107, 7105, 7106). También se

encuentran disponibles sifones dobles con conexión a sopapa lisa de Ø 50,

en versiones con o sin espiga lateral.

Los sifones flexibles proporcionan un tubo corrugado de Ø 50 de polipropileno,

que brinda la flexibilidad necesaria para conectar descargas cuando éstas

se encuentran desplazadas del eje de la pileta. Disponible para conexión a

sopapa rosca de 2” (Cód. 7208 y 7207 Bacha doble; Cód. 7205 y 7206

Bacha simple) y para conexión Ø 50 liso (Cód. 7228 y 7227, Bacha doble) en

versiones con o sin espiga lateral, respectivamente.

Cód. 7129 / 7130

Cód. 7227 / 7228

67

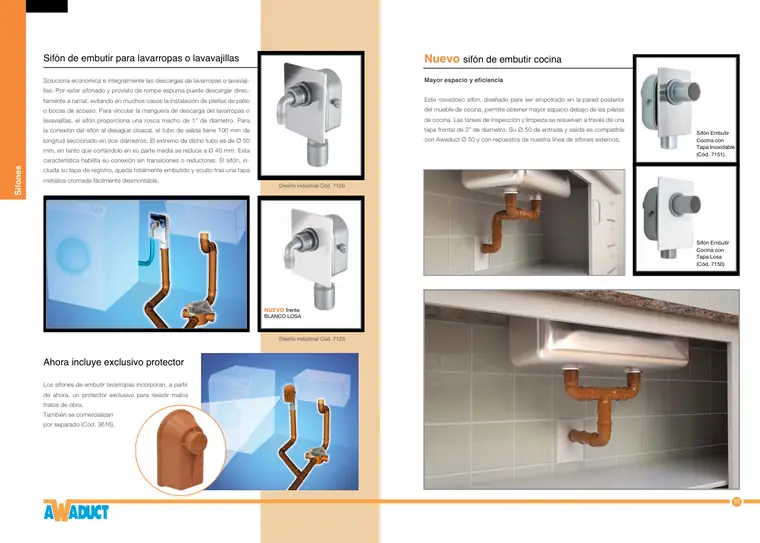

Diseño industrial Cód. 7120

Diseño industrial Cód. 7123

Sifón de embutir para lavarropas o lavavajillas

Soluciona económica e integralmente las descargas de lavarropas o lavavaji

llas. Por estar sifonado y provisto de rompe espuma puede descargar direc

tamente a ramal, evitando en muchos casos la instalación de piletas de patio

o bocas de acceso. Para vincular la manguera de descarga del lavarropas o

lavavajillas, el sifón proporciona una rosca macho de 1” de diámetro. Para

la conexión del sifón al desagüe cloacal, el tubo de salida tiene 100 mm de

longitud seccionado en dos diámetros. El extremo de dicho tubo es de Ø 50

mm, en tanto que cortándolo en su parte media se reduce a Ø 40 mm. Esta

característica habilita su conexión sin transiciones o reductores. El sifón, in

cluida su tapa de registro, queda totalmente embutido y oculto tras una tapa

metálica cromada fácilmente desmontable.

Ahora incluye exclusivo protector

Los sifones de embutir lavarropas incorporan, a partir

de ahora, un protector exclusivo para resistir malos

tratos de obra.

También se comercializan

por separado (Cód. 3616).

Nuevo sifón de embutir cocina

Mayor espacio y eficiencia

Este novedoso sifón, diseñado para ser empotrado en la pared posterior

del mueble de cocina, permite obtener mayor espacio debajo de las piletas

de cocina. Las tareas de inspección y limpieza se resuelven a través de una

tapa frontal de 2” de diametro. Su Ø 50 de entrada y salida es compatible

con Awaduct Ø 50 y con repuestos de nuestra línea de sifones externos.

Sifón Embutir Cocina con Tapa Inoxidable (Cód. 7151)

Sifón Embutir Cocina con Tapa Losa (Cód. 7150)

NUEVO frente BLANCO LOSA

C a t á l o g o

t u b e r í a s

r e j i l l a s

a c c e s o r i o s

h e r r a m i e n t a s

s i f o n e s

i n t e m p e r i e

c o n e x i o n e s

71 Todos los tubos, accesorios y conexiones tienen un O’Ring de doble labio colocado de fábrica. Si su proyecto demanda el uso de un accesorio no provisto en este catálogo contáctese con nuestro departamento técnico al 0800-7777-1515 o enviando un e-mail a: tecnica@industriassaladillo.com.ar

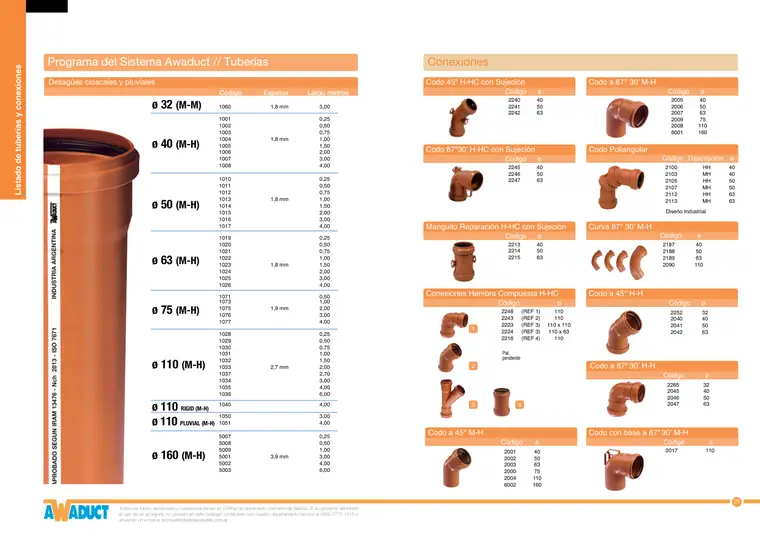

1060 1,8 mm 3,00

1001 0,25 1002 0,50 1003 0,75 1004 1,8 mm 1,00 1005 1,50 1006 2,00 1007 3,00 1008 4,00 1010 0,25 1011 0,50 1012 0,75 1013 1,8 mm 1,00 1014 1,50 1015 2,00 1016 3,00 1017 4,00

1019 0,25 1020 0,50 1021 0,75 1022 1,00 1023 1,8 mm 1,50 1024 2,00 1025 3,00 1026 4,00 1071 0,50 1073 1,00 1075 1,9 mm 2,00 1076 3,00 1077 4,00

1028 0,25 1029 0,50 1030 0,75 1031 1,00 1032 1,50 1033 2,7 mm 2,00 1037 2,70 1034 3,00 1035 4,00 1036 6,00

1040 4,00 1050 3,00 1051 4,00

5007 0,25 5008 0,50 5009 1,00 5001 3,9 mm 3,00 5002 4,00 5003 6,00

Desagües cloacales y pluviales

Programa del Sistema Awaduct // Tuberías

Código Espesor Largo metros

ø 40 (M-H)

ø 32 (M-M)

ø 50 (M-H)

ø 63 (M-H)

ø 110 (M-H)

ø 160 (M-H)

ø 110 PLUVIAL (M-H)

ø 75 (M-H)

ø 110 RIGID (M-H)

2252 32 2040 40 2041 50 2042 63

Código ø Codo a 45° H-H

2001 40 2002 50 2003 63 2000 75 2004 110 6002 160

Código ø Codo a 45° M-H

2005 40 2006 50 2007 63 2009 75 2008 110 6001 160

Código ø Codo a 87° 30’ M-H

2245 40 2246 50 2247 63

Código ø Codo 87º30’ H-HC con Sujeción

2213 40 2214 50 2215 63

Código ø Manguito Reparación H-HC con Sujeción

2265 32 2045 40 2046 50 2047 63

Código ø Codo a 87° 30’ H-H

2017 110 Código ø Codo con base a 87° 30’ M-H

Conexiones

2248 (REF 1) 110 2243 (REF 2) 110 2223 (REF 3) 110 x 110 2224 (REF 3) 110 x 63 2216 (REF 4) 110

Código ø Conexiones Hembra Compuesta H-HC

1

2

3 4

Pat. pendiente

2187 40 2188 50 2189 63 2090 110

Código ø Curva 87° 30’ M-H

2100 HH 40 2103 MH 40 2105 HH 50 2107 MH 50 2112 HH 63 2113 MH 63

Código Descripción ø Codo Poliangular

Diseño Industrial

2240 40 2241 50 2242 63

Código ø Codo 45º H-HC con Sujeción

73 Todos los tubos, accesorios y conexiones tienen un O’Ring de doble labio colocado de fábrica. Si su proyecto demanda el uso de un accesorio no provisto en este catálogo contáctese con nuestro departamento técnico al 0800-7777-1515 o enviando un e-mail a: tecnica@industriassaladillo.com.ar

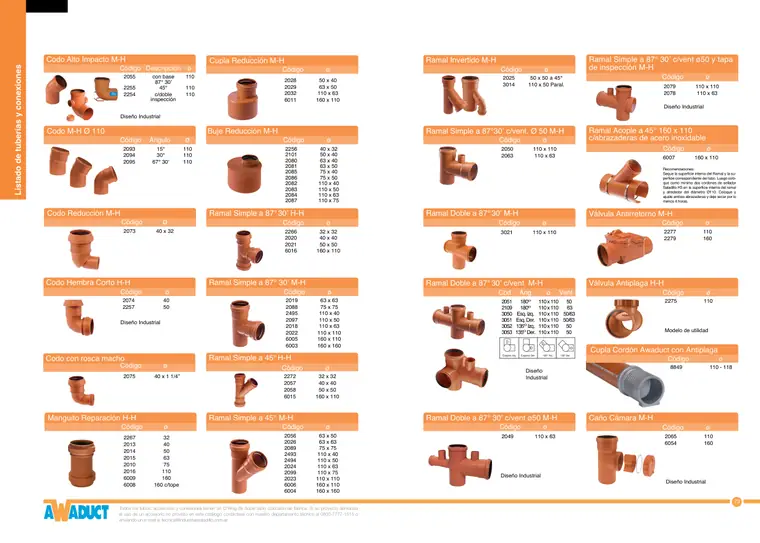

Ramal Simple a 87° 30’ c/vent ø50 y tapa de inspección M-H

2028 50 x 40 2029 63 x 50 2032 110 x 63 6011 160 x 110

Código ø Cupla Reducción M-H

2256 40 x 32 2101 50 x 40 2080 63 x 40 2081 63 x 50 2085 75 x 40 2086 75 x 50 2082 110 x 40 2083 110 x 50 2084 110 x 63 2087 110 x 75

Código ø Buje Reducción M-H

2056 63 x 50 2026 63 x 63 2089 75 x 75 2493 110 x 40 2494 110 x 50 2024 110 x 63 2099 110 x 75 2023 110 x 110 6006 160 x 110 6004 160 x 160

Código ø Ramal Simple a 45° M-H

2019 63 x 63 2088 75 x 75 2495 110 x 40 2097 110 x 50 2018 110 x 63 2022 110 x 110 6005 160 x 110 6003 160 x 160

Código ø Ramal Simple a 87° 30’ M-H

2272 32 x 32 2057 40 x 40 2058 50 x 50 6015 160 x 110

Código ø Ramal Simple a 45° H-H

2073 40 x 32 Código ø Codo Reducción M-H

2074 40 2257 50

Código ø Codo Hembra Corto H-H

2267 32 2013 40 2014 50 2015 63 2010 75 2016 110 6009 160 6008 160 c/tope

Código ø Manguito Reparación H-H

Diseño Industrial

2266 32 x 32 2020 40 x 40 2021 50 x 50 6016 160 x 110

Código ø Ramal Simple a 87° 30’ H-H

Código ø

6007 160 x 110

Recomendaciones: Seque la superficie interna del Ramal y la su perficie correspondiente del tubo. Luego colo que como mínimo dos cordones de sellador Saladillo H3 en la superficie interna del ramal y alrededor del diámetro Ø110. Coloque y ajuste ambas abrazaderas y deje secar por lo menos 4 horas.

Ramal Acople a 45° 160 x 110 c/abrazaderas de acero inoxidable

2025 50 x 50 a 45° 3014 110 x 50 Paral.

Código ø Ramal Invertido M-H

3021 110 x 110 Código ø Ramal Doble a 87° 30’ M-H

2049 110 x 63 Código ø Ramal Doble a 87° 30’ c/vent ø50 M-H

Diseño Industrial

2051 1800 110 x 110 50 2109 1800 110 x 110 63 3050 Esq. Izq. 110 x 110 50/63 3051 Esq. Der. 110 x 110 50/63 3052 1350 Izq. 110 x 110 50 3053 1350 Der. 110 x 110 50

Cód. Áng. ø Vent. Ramal Doble a 87° 30’ c/vent. M-H

Diseño Industrial

1350 Der. 1350 Izq. Esquina Der. Esquina Izq.

2050 110 x 110 2063 110 x 63

Código ø Ramal Simple a 87°30’ c/vent. Ø 50 M-H

2277 110 2279 160

Código ø Válvula Antirretorno M-H

2079 110 x 110 2078 110 x 63

Diseño Industrial

Código ø

2075 40 x 1 1/4”

Código ø Codo con rosca macho

2055 con base 110 87° 30’ 2255 45° 110 2254 c/doble 110 inspección

Diseño Industrial

Código Descripción ø Codo Alto Impacto M-H

2093 15° 110 2094 30° 110 2095 67° 30’ 110

Código Ángulo ø Codo M-H Ø 110

8849 110 - 118 Código ø Cupla Cordón Awaduct con Antiplaga

2275 110 Código ø Válvula Antiplaga H-H

Modelo de utilidad

2065 110 6054 160

Código ø Caño Cámara M-H

Diseño Industrial

75 Todos los tubos, accesorios y conexiones tienen un O’Ring de doble labio colocado de fábrica. Si su proyecto demanda el uso de un accesorio no provisto en este catálogo contáctese con nuestro departamento técnico al 0800-7777-1515 o enviando un e-mail a: tecnica@industriassaladillo.com.ar

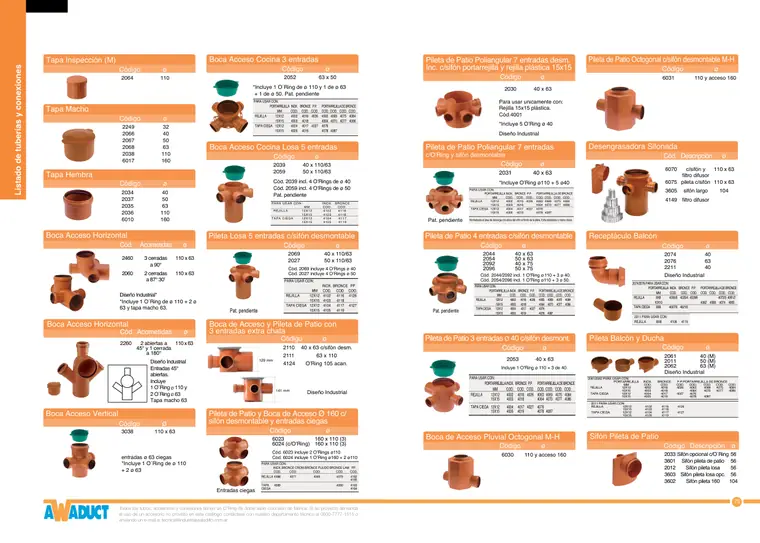

2064 110 Código ø Tapa Inspección (M)

2249 32 2066 40 2067 50 2068 63 2038 110 6017 160

Código ø Tapa Macho

2034 40 2037 50 2035 63 2036 110 6010 160

Código ø Tapa Hembra

Cód. Acometidas ø Boca Acceso Horizontal

Diseño Industrial Entradas 45° abiertas. Incluye 1 O´Ring Ø 110 y 2 O´Ring Ø 63 Tapa macho 63

Cód. Acometidas ø

2460 3 cerradas 110 x 63 a 90°

2060 2 cerradas 110 x 63 a 87° 30’

Diseño Industrial* *Incluye 1 O´Ring de ø 110 + 2 ø 63 y tapa macho 63.

Boca Acceso Horizontal

2260 2 abiertas a 110 x 63 45° y 1 cerrada a 180°

3038 110 x 63

entradas ø 63 ciegas *Incluye 1 O´Ring de ø 110 + 2 ø 63

Código ø Boca Acceso Vertical

2052 63 x 50 Código ø Boca Acceso Cocina 3 entradas

PARA USAR CON: PORTARREJILLA INOX. BRONCE P.P. PORTARREJILLA DE BRONCE MM COD. COD. COD. COD. COD. COD. COD. REJILLA 12X12 4002 4016 4026 4063 4069 4075 4084 15X15 4003 4018 4064 4070 4077 4086 TAPA CIEGA 12X12 4004 4017 4027 4076 15X15 4005 4019 4078 4087

Código ø

Boca de Acceso y Pileta de Patio con 3 entradas extra chata

2110 40 x 63 c/sifón desm. 2111 63 x 110 4124 O’Ring 105 acan.

Diseño Industrial

Boca Acceso Cocina Losa 5 entradas

PARA USAR CON: INOX. BRONCE MM COD. COD. REJILLA 12X12 4102 4116 15X15 4103 4118 TAPA CIEGA 12X12 4104 4117 15X15 4105 4119

2074 40 2076 63 2211 40 Diseño Industrial

Código ø Receptáculo Balcón

2074/2076 PARA USAR CON: PORTARREJILLA INOX. BRONCE P.P. PORTARREJILLA DE BRONCE MM COD. COD. COD. COD. COD. COD. COD. REJILLA 8X8 4006/8 4020/4 4028/9 4072/3 4081/2 10X10 4062 4068 4074 4083 TAPA CIEGA 8X8 4007/9 4021/5

2211 PARA USAR CON: REJILLA 8X8 4106 4115

2039 40 x 110/63 2059 50 x 110/63

Cód. 2039 incl. 4 O’Rings de ø 40 Cód. 2059 incl. 4 O’Rings de ø 50 Pat. pendiente

Código ø

Código ø

2030 40 x 63

Para usar unicamente con: Rejilla 15x15 plástica. Cód.4001

*Incluye 5 O’Ring ø 40

Diseño Industrial

Pileta de Patio Poliangular 7 entradas desm. Inc. c/sifón portarrejilla y rejilla plástica 15x15

Código ø 2031 40 x 63

*Incluye O’Ring ø110 + 5 ø40

Pileta de Patio Poliangular 7 entradas c/O’Ring y sifón desmontable

PARA USAR CON: PORTARREJILLA INOX. BRONCE P.P. PORTARREJILLA DE BRONCE MM COD. COD. COD. COD. COD. COD. COD. REJILLA 12X12 4002 4016 4026 4063 4069 4075 4084 15X15 4003 4018 4064 4070 4077 4086 TAPA CIEGA 12X12 4004 4017 4027 4076 15X15 4005 4019 4078 4087

Normalizada el área de descarga y la altura del sifón al fondo de la pileta. Evita desbordes y malos olores.

Pat. pendiente

Código ø 2044 40 x 63 2054 50 x 63 2092 40 x 75 2096 50 x 75 Cód. 2044/2092 incl. 1 O‘Ring ø 110 + 3 ø 40. Cód. 2054/2096 incl. 1 O’Ring ø110 + 3 ø 50.

Pileta de Patio 4 entradas c/sifón desmontable

PARA USAR CON: PORTARREJILLA INOX. BRONCE P.P. PORTARREJILLA DE BRONCE MM COD. COD. COD. COD. COD. COD. COD. REJILLA 12X12 4002 4016 4026 4063 4069 4075 4084 15X15 4003 4018 4064 4070 4077 4086 TAPA CIEGA 12X12 4004 4017 4027 4076 15X15 4005 4019 4078 4087 Pat. pendiente

Código ø

2053 40 x 63

Incluye 1 O’Ring ø 110 + 3 de 40.

Pileta de Patio 3 entradas Ø 40 c/sifón desmont.

PARA USAR CON:

PORTARREJILLA INOX. BRONCE P.P. PORTARREJILLA DE BRONCE

MM COD. COD. COD. COD. COD. COD. COD.

REJILLA 12X12 4002 4016 4026 4063 4069 4075 4084 15X15 4003 4018 4064 4070 4077 4086

TAPA CIEGA 12X12 4004 4017 4027 4076 15X15 4005 4019 4078 4087

Código ø

Pileta de Patio y Boca de Acceso Ø 160 c/ sifón desmontable y entradas ciegas

6023 160 x 110 (3) 6024 (c/O’Ring) 160 x 110 (3)

Cód. 6023 incluye 2 O’Rings ø110 Cód. 6024 incluye 1 O’Ring ø160 + 2 ø110

PARA USAR CON: INOX. BRONCE CROM. BRONCE PULIDO BRONCE LAM. PP. COD. COD. COD. COD. COD.

REJILLA 4088 4071 4065 4079 4162 4165

TAPA 4089 4080 4163 CIEGA 4164 Entradas ciegas

6030 110 y acceso 160 Código ø Boca de Acceso Pluvial Octogonal M-H

6031 110 y acceso 160 Código ø Pileta de Patio Octogonal c/sifón desmontable M-H

Desengrasadora Sifonada

Cód. Descripción ø

6070 c/sifón y 110 x 63 filtro difusor 6075 pileta c/sifón 110 x 63

3605 sifón largo 104

4149 filtro difusor

*Incluye 1 O´Ring de ø 110 y 1 de ø 63 + 1 de ø 50. Pat. pendiente

129 mm

141 mm

2069 40 x 110/63 2027 50 x 110/63

Cód. 2069 incluye 4 O’Rings ø 40 Cód. 2027 incluye 4 O’Rings ø 50

Pat. pendiente

Código ø Pileta Losa 5 entradas c/sifón desmontable

PARA USAR CON: INOX. BRONCE PP MM COD. COD. COD. REJILLA 12X12 4102 4116 4126 15X15 4103 4118 TAPA CIEGA 12X12 4104 4117 4127 15X15 4105 4119

2061 40 (M) 2011 50 (M) 2062 63 (M) Diseño Industrial

Código ø Pileta Balcón y Ducha

2061/2062 PARA USAR CON: PORTARREJILLA INOX. BRONCE P.P. PORTARREJILLA DE BRONCE MM COD. COD. COD. COD. COD. COD. COD. REJILLA 12X12 4002 4016 4026 4063 4069 4075 4084 15X15 4003 4018 4064 4070 4077 4086 TAPA CIEGA 12X12 4004 4017 4027 4076 15X15 4005 4019 4078 4087

2011 PARA USAR CON: REJILLA 12X12 4102 4116 4126 15X15 4103 4118 TAPA CIEGA 12X12 4104 4117 4127 15X15 4105 4119

2033 Sifón opcional c/O´Ring 56 3601 Sifón pileta de patio 56 2012 Sifón pileta losa 56 3603 Sifón pileta losa opc. 56 3602 Sifón pileta 160 104

Código Descripción ø Sifón Pileta de Patio

77 Todos los tubos, accesorios y conexiones tienen un O’Ring de doble labio colocado de fábrica. Si su proyecto demanda el uso de un accesorio no provisto en este catálogo contáctese con nuestro departamento técnico al 0800-7777-1515 o enviando un e-mail a: tecnica@industriassaladillo.com.ar

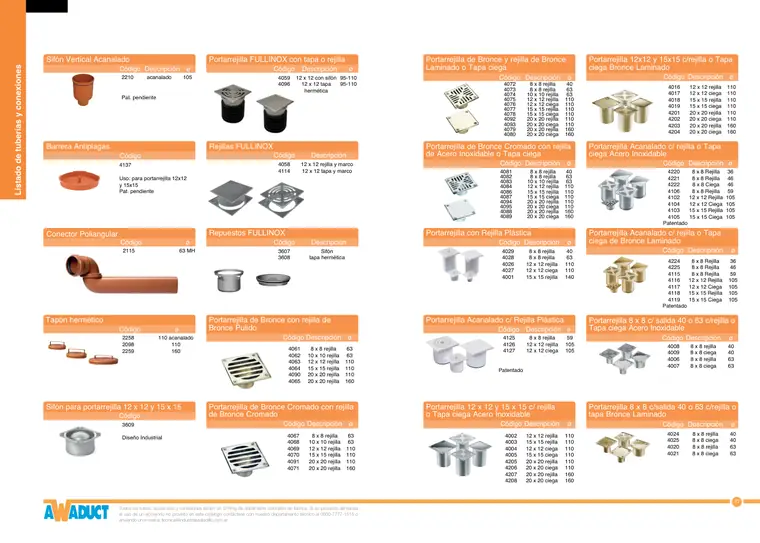

2210 acanalado 105

Pat. pendiente

Código Descripción ø Sifón Vertical Acanalado

4137

Uso: para portarrejilla 12x12 y 15x15 Pat. pendiente

Código Barrera Antiplagas

Portarrejilla FULLINOX con tapa o rejilla

Rejillas FULLINOX

4059 12 x 12 con sifón 95-110 4096 12 x 12 tapa 95-110 hermética

4058 12 x 12 rejilla y marco 4114 12 x 12 tapa y marco

4125 8 x 8 rejilla 59 4126 12 x 12 rejilla 105 4127 12 x 12 ciega 105

Patentado

Código Descripción ø Portarrejilla Acanalado c/ Rejilla Plástica

Código Descripción ø

4024 8 x 8 rejilla 40 4025 8 x 8 ciega 40 4020 8 x 8 rejilla 63 4021 8 x 8 ciega 63

Portarrejilla 8 x 8 c/salida 40 o 63 c/rejilla o tapa Bronce Laminado

Portarrejilla 12x12 y 15x15 c/rejilla o Tapa ciega Bronce Laminado

Código Descripción ø

4016 12 x 12 rejilla 110 4017 12 x 12 ciega 110 4018 15 x 15 rejilla 110 4019 15 x 15 ciega 110 4201 20 x 20 rejilla 110 4202 20 x 20 ciega 110 4203 20 x 20 rejilla 160 4204 20 x 20 ciega 160

Código Descripción ø 4220 8 x 8 Rejilla 36 4221 8 x 8 Rejilla 46 4222 8 x 8 Ciega 46 4106 8 x 8 Rejilla 59 4102 12 x 12 Rejilla 105 4104 12 x 12 Ciega 105 4103 15 x 15 Rejilla 105 4105 15 x 15 Ciega 105 Patentado

Portarrejilla Acanalado c/ rejilla o Tapa ciega Acero Inoxidable

4029 8 x 8 rejilla 40 4028 8 x 8 rejilla 63 4026 12 x 12 rejilla 110 4027 12 x 12 ciega 110 4001 15 x 15 rejilla 140

Código Descripción ø Portarrejilla con Rejilla Plástica

Código Descripción ø

Código Descripción

Código Descripción ø 4008 8 x 8 rejilla 40 4009 8 x 8 ciega 40 4006 8 x 8 rejilla 63 4007 8 x 8 ciega 63

Portarrejilla 8 x 8 c/ salida 40 o 63 c/rejilla o Tapa ciega Acero Inoxidable

Código Descripción ø

4002 12 x 12 rejilla 110 4003 15 x 15 rejilla 110 4004 12 x 12 ciega 110 4005 15 x 15 ciega 110 4205 20 x 20 rejilla 110 4206 20 x 20 ciega 110 4207 20 x 20 rejilla 160 4208 20 x 20 ciega 160

Portarrejilla 12 x 12 y 15 x 15 c/ rejilla o Tapa ciega Acero Inoxidable

Código Descripción ø 4072 8 x 8 rejilla 40 4073 8 x 8 rejilla 63 4074 10 x 10 rejilla 63 4075 12 x 12 rejilla 110 4076 12 x 12 ciega 110 4077 15 x 15 rejilla 110 4078 15 x 15 ciega 110 4092 20 x 20 rejilla 110 4093 20 x 20 ciega 110 4079 20 x 20 rejilla 160 4080 20 x 20 ciega 160

Portarrejilla de Bronce y rejilla de Bronce Laminado o Tapa ciega

Código Descripción ø 4081 8 x 8 rejilla 40 4082 8 x 8 rejilla 63 4083 10 x 10 rejilla 63 4084 12 x 12 rejilla 110 4086 15 x 15 rejilla 110 4087 15 x 15 ciega 110 4094 20 x 20 rejilla 110 4095 20 x 20 ciega 110 4088 20 x 20 rejilla 160 4089 20 x 20 ciega 160

Portarrejilla de Bronce Cromado con rejilla de Acero Inoxidable o Tapa ciega

3609

Diseño Industrial

Código Sifón para portarrejilla 12 x 12 y 15 x 15

Repuestos FULLINOX

3607 Sifón 3608 tapa hermética

Código Descripción

2115 63 MH Código ø Conector Poliangular

2258 110 acanalado 2098 110 2259 160

Código ø Tapón hermético

Código Descripción ø

4224 8 x 8 Rejilla 36 4225 8 x 8 Rejilla 46 4115 8 x 8 Rejilla 59 4116 12 x 12 Rejilla 105 4117 12 x 12 Ciega 105 4118 15 x 15 Rejilla 105 4119 15 x 15 Ciega 105 Patentado

Portarrejilla Acanalado c/ rejilla o Tapa ciega de Bronce Laminado

Código Descripción ø

4067 8 x 8 rejilla 63 4068 10 x 10 rejilla 63 4069 12 x 12 rejilla 110 4070 15 x 15 rejilla 110 4091 20 x 20 rejilla 110 4071 20 x 20 rejilla 160

Portarrejilla de Bronce Cromado con rejilla de Bronce Cromado

Código Descripción ø

4061 8 x 8 rejilla 63 4062 10 x 10 rejilla 63 4063 12 x 12 rejilla 110 4064 15 x 15 rejilla 110 4090 20 x 20 rejilla 110 4065 20 x 20 rejilla 160

Portarrejilla de Bronce con rejilla de Bronce Pulido

79 Todos los tubos, accesorios y conexiones tienen un O’Ring de doble labio colocado de fábrica. Si su proyecto demanda el uso de un accesorio no provisto en este catálogo contáctese con nuestro departamento técnico al 0800-7777-1515 o enviando un e-mail a: tecnica@industriassaladillo.com.ar

Accesorios

4167 Grapa 32-40-50-63 4170 Grapa 110 4169 Grapa 160 4171 Varilla 3/16 4172 Varilla 1/4 4173 Tuerca 3/16 4174 Tuerca 1/4 4175 Arandela 3/16 4176 Arandela 1/4 4177 Broca 3/16 4178 Broca 1/4

Pat. pendiente y modelo de utilidad

Código Descripción ø Rapiclak - Grapa Fija y Deslizante

2077 Polipropileno 110 4097 Acero inoxidable 110

Pat. pendiente. No incluye tubo

Código Descripción ø Disco Antifiltraciones para Rejillas

4180 100 mts x 14mm 32 40 50 63 110 4181 100mts x 18mm 110 160 4182 hebilla 4179 traba cinta

Modelo de utilidad

Código Ancho ø Cinta GrampaFlex Perforada

4141 20 x 20 rejilla 110 4142 Cónica rejilla 110

Diseño Industrial

Código Descripción ø Embudo Vertical para Azotea

4145 20 x 20 rejilla 110 4146 Cónica rejilla 110

Diseño Industrial

Código Descripción ø Embudo Horizontal para Azotea

4187 40 4188 50

Diseño Industrial

Código ø Traba Codo para Placa

4139 20 x 20 rejilla 110 4138 20 x 20 piramidal 110

Código Descripción ø Embudo Horizontal

Código Descripción ø Embudo para Disco c/ Membrana

4155 110 M Código ø Embudo Frontal

4140 20 x 20 rejilla 105

Diseño Industrial

Código Descripción ø Embudo Acanalado

PARA USAR CON: PORTARREJILLA BRONCE LAM. INOX. PP. MM COD. COD. COD. REJILLA 12 X 12 4116 4102 4126 15 X 15 4118 4103 4159 30 X 30 4156 R. PIRAMIDAL 20 X 20 4161 TAPA 12 X 15 4117 4104 4127 CIEGA 15 X 15 4119 4105 4127

4159 20 x 20 rejilla 160 4161 20 x 20 piramidal 160 4156 30 x 30 embudo 160 desagüe

4153 63 4160 110 4166 Acanalado 110 4168 160 Pat. pendiente

Código Descripción ø Discos con Membrana

4215 40 4216 50 4217 63 4218 110

Código ø Discos Membrana Hembra

4107 (1) 20x20 110 4147 (2) Embudo 4148 (3) Portarrejilla

Código Descripción ø Conjunto Embudo y Marco

1 2

3

4210 40 Blanco Losa 4211 40 Flexible

Código ø Descarga Inodoro ø 40 - 30 cm

4098 bronce cromado 40 4099 bronce pulido 40 4135 loza 40

Diseño Industrial

Código Descripción ø Codo Sopapa Bañera

4128 bronce cromado 40 4129 bronce pulido 40 4134 loza 40

Diseño Industrial

Código Descripción ø Sopapa Bañera Vertical

4130 codo bronce cromado 40 4131 codo bronce pulido 40 4132 vert. bronce cromado 40 4133 vert. bronce pulido 40

Diseño Industrial

Código Descripción ø Sopapa Bañera Rosca Larga

Código ø Adaptador Concéntrico para Inodoro

2250 Cupla 110 macho 2251 Cupla 105 acanalada 2253 Codo 110 acanalado

2270 110 macho 2271 105 acanalado

Desplaza 55 mm.

Código ø Adaptador Super Excéntrico para Inodoro

4036 110 Código ø Adaptador para Inodoro

4162 piramidal 160 4165 rejilla 160 4163 tapa hermética 160 4164 tapa ciega 160

Diseño Industrial

Código Descripción ø Portarrejilla 20 x 20 c/ Rejilla Plástica

4157 50/63 4158 110

Pat. pendiente

Código ø Chanela con Membrana

2070 110 macho 2071 105 acanalado

Desplaza 12 mm.

Código ø Adaptador Excéntrico para Inodoro

DISCO

DIAMETRO

40 H

50 H

63 H

110 H

4215

4216

4217

4218

8 X 8

8 X 8

8 X 8

12 X 12

15 X 15

4220

4221

4106

4102

4103

4224

4225

4115

4116

4118

CÓDIGO REJILLA

(cm)

ACERO INOXIDABLE

CÓDIGO

BRONCE LAMINADO

CÓDIGO

PORTAREJILLA ACANALADO

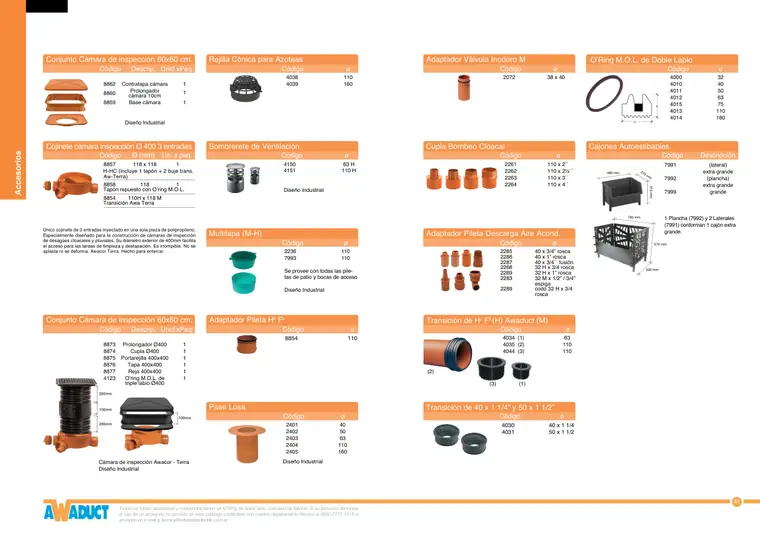

81 Todos los tubos, accesorios y conexiones tienen un O’Ring de doble labio colocado de fábrica. Si su proyecto demanda el uso de un accesorio no provisto en este catálogo contáctese con nuestro departamento técnico al 0800-7777-1515 o enviando un e-mail a: tecnica@industriassaladillo.com.ar

4000 32 4010 40 4011 50 4012 63 4015 75 4013 110 4014 160

Código ø O’Ring M.O.L. de Doble Labio

h

b

4030 40 x 1 1/4 4031 50 x 1 1/2

Código ø Transición de 40 x 1 1/4” y 50 x 1 1/2”

4034 (1) 63 4035 (2) 110 4044 (3) 110

Código ø Transición de H0 F0 (H) Awaduct (M)

(2)

(3) (1)

7991 (lateral) extra grande 7992 (plancha) extra grande 7999 grande

1 Plancha (7992) y 2 Laterales (7991) conforman 1 cajón extra grande.

Código Descripción Cajones Autoestibables

480 mm

570 mm

520 mm

790 mm

8854 110 Código ø Adaptador Pileta H0 F0

2072 38 x 40 Código ø Adaptador Válvula Inodoro M

2285 40 x 3/4” rosca 2286 40 x 1” rosca 2287 40 x 3/4´´ fusión 2268 32 H x 3/4 rosca 2269 32 H x 1” rosca 2283 32 M x 1/2” / 3/4” espiga 2289 codo 32 H x 3/4 rosca

Código ø Adaptador Pileta Descarga Aire Acond.

2261 110 x 2´´ 2262 110 x 2½´´ 2263 110 x 3´´ 2264 110 x 4´´

Código ø Cupla Bombeo Cloacal

4150 63 H 4151 110 H

Diseño Industrial

Código ø Sombrerete de Ventilación

2401 40 2402 50 2403 63 2404 110 2405 160

Diseño Industrial

Código ø Pase Losa

4038 110 4039 160

Código ø Rejilla Cónica para Azoteas

2236 110 7993 110

Se provee con todas las pile- tas de patio y bocas de acceso

Diseño Industrial

Código ø Multitapa (M-H)

8862 Contratapa cámara 1 8860 Prolongador cámara 10cm 1

8859 Base cámara 1 Diseño Industrial

8873 Prolongador Ø400 1 8874 Cupla Ø400 1 8875 Portarejilla 400x400 1 8876 Tapa 400x400 1 8877 Reja 400x400 1 4123 O’ring M.O.L. de 1 triple labio Ø400

Cámara de inspección Awacor - Terra Diseño Industrial

8857 118 x 118 1 H-HC (incluye 1 tapón + 2 buje trans. Aw-Terra)

8858 118 1 Tapón repuesto con O’ring M.O.L.

8854 110H x 118 M Transición Awa Terra

Código Descrip. Unid.xPaq.

Código Descrip. Unid.xPaq.

Código Ø (mm) Un. x paq.

Conjunto Cámara de inspección 60x60 cm.

Conjunto Cámara de inspección 60x60 cm.

Cojinete cámara inspección Ø 400 3 entradas

Único cojinete de 3 entradas inyectado en una sola pieza de polipropileno. Especialmente diseñado para la construcción de cámaras de inspección de desagües cloacales y pluviales. Su diámetro exterior de 400mm facilita el acceso para las tareas de limpieza y destapación. Es irrompible. No se aplasta ni se deforma. Awacor Terra. Hecho para enterrar.

260mm

100mm

100mm

285mm

83 Todos los tubos, accesorios y conexiones tienen un O’Ring de doble labio colocado de fábrica. Si su proyecto demanda el uso de un accesorio no provisto en este catálogo contáctese con nuestro departamento técnico al 0800-7777-1515 o enviando un e-mail a: tecnica@industriassaladillo.com.ar

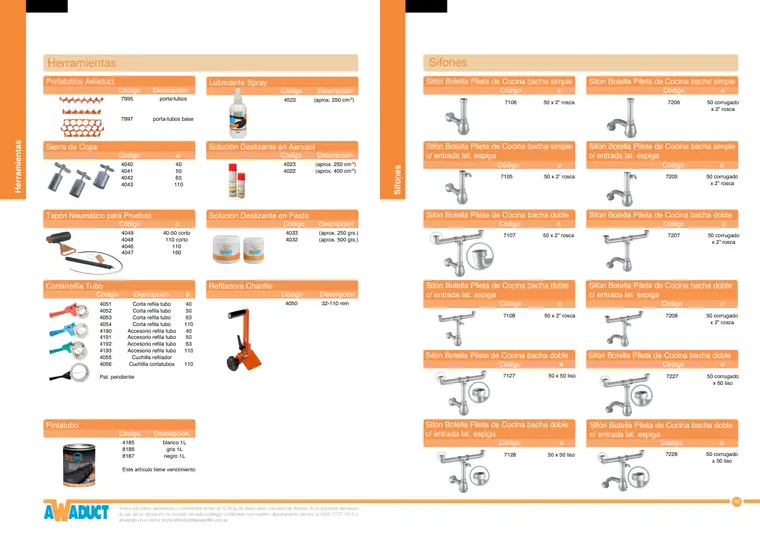

Sifones

Código ø

7106 50 x 2” rosca

Sifón Botella Pileta de Cocina bacha simple

Código ø

7105 50 x 2” rosca

Sifón Botella Pileta de Cocina bacha simple c/ entrada lat. espiga

Código ø

7107 50 x 2” rosca

Sifón Botella Pileta de Cocina bacha doble

Código ø

7108 50 x 2” rosca

Sifón Botella Pileta de Cocina bacha doble c/ entrada lat. espiga

Código ø

7205 50 corrugado x 2” rosca

Sifón Botella Pileta de Cocina bacha simple c/ entrada lat. espiga

Código ø

7207 50 corrugado x 2” rosca

Sifón Botella Pileta de Cocina bacha doble

Código ø

7208 50 corrugado x 2” rosca

Sifón Botella Pileta de Cocina bacha doble c/ entrada lat. espiga

Código ø

7127 50 x 50 liso

Sifón Botella Pileta de Cocina bacha doble

Código ø

7128 50 x 50 liso

Sifón Botella Pileta de Cocina bacha doble c/ entrada lat. espiga

Código ø

7227 50 corrugado x 50 liso

Sifón Botella Pileta de Cocina bacha doble

Código ø

7228 50 corrugado x 50 liso

Sifón Botella Pileta de Cocina bacha doble c/ entrada lat. espiga

Código ø

7206 50 corrugado x 2” rosca

Sifón Botella Pileta de Cocina bacha simple

7995 porta-tubos

7997 porta-tubos base

Código Descripción Portatubos Awaduct

4023 (aprox. 250 cm3) 4022 (aprox. 400 cm3)

Código Descripción Solución Deslizante en Aerosol

4040 40 4041 50 4042 63 4043 110

Código ø Sierra de Copa

4049 40-50 corto 4048 110 corto 4046 110 4047 160

Código ø Tapón Neumático para Pruebas

Herramientas

4033 (aprox. 250 grs.) 4032 (aprox. 500 grs.)

Código Descripción Solución Deslizante en Pasta

4050 32-110 mm Código Descripción Refiladora Chanfle

4185 blanco 1L 8186 gris 1L 8187 negro 1L

Este artículo tiene vencimiento

Código Descripción Pintatubo

4051 Corta refila tubo 40 4052 Corta refila tubo 50 4053 Corta refila tubo 63 4054 Corta refila tubo 110 4190 Accesorio refila tubo 40 4191 Accesorio refila tubo 50 4192 Accesorio refila tubo 63 4193 Accesorio refila tubo 110 4055 Cuchilla refilador 4056 Cuchilla cortatubos 110

Pat. pendiente

Código Descripción ø Corta/refila Tubo

4523 (aprox. 250 cm3) Código Descripción Lubricante Spray

85 Todos los tubos, accesorios y conexiones tienen un O’Ring de doble labio colocado de fábrica. Si su proyecto demanda el uso de un accesorio no provisto en este catálogo contáctese con nuestro departamento técnico al 0800-7777-1515 o enviando un e-mail a: tecnica@industriassaladillo.com.ar

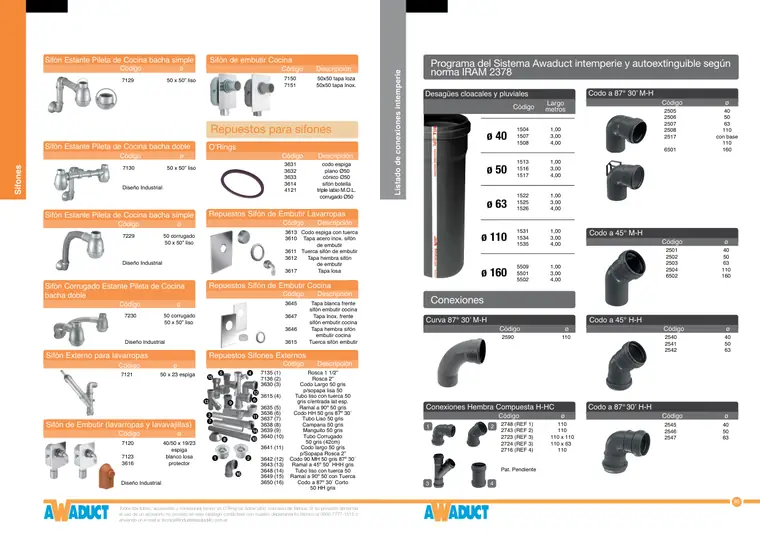

2590 110 Código ø Curva 87° 30’ M-H

2540 40 2541 50 2542 63

Código ø Codo a 45° H-H

2748 (REF 1) 110 2743 (REF 2) 110 2723 (REF 3) 110 x 110 2724 (REF 3) 110 x 63 2716 (REF 4) 110

Pat. Pendiente

Código ø Conexiones Hembra Compuesta H-HC

1 2

3 4

2501 40 2502 50 2503 63 2504 110 6502 160

Código ø Codo a 45° M-H

2505 40 2506 50 2507 63 2508 110 2517 con base 110 6501 160

Código ø Codo a 87° 30’ M-H

2545 40 2546 50 2547 63

Código ø Codo a 87° 30’ H-H

1504 1,00 1507 3,00 1508 4,00

1513 1,00 1516 3,00 1517 4,00

1522 1,00 1525 3,00 1526 4,00

1531 1,00 1534 3,00 1535 4,00

5509 1,00 5501 3,00 5502 4,00

Largo metros Código

Desagües cloacales y pluviales

ø 40

ø 50

ø 63

ø 110

ø 160

Programa del Sistema Awaduct intemperie y autoextinguible según norma IRAM 2378

Conexiones

Código ø

7230 50 corrugado 50 x 50” liso

Diseño Industrial

Sifón Corrugado Estante Pileta de Cocina bacha doble

Código ø

7129 50 x 50” liso

Sifón Estante Pileta de Cocina bacha simple

Código ø

7130 50 x 50” liso

Diseño Industrial

Sifón Estante Pileta de Cocina bacha doble

Código ø

7229 50 corrugado 50 x 50” liso

Diseño Industrial

Sifón Estante Pileta de Cocina bacha simple

7121 50 x 23 espiga Código ø Sifón Externo para lavarropas

7120 40/50 x 19/23 espiga 7123 blanco losa 3616 protector

Código ø Sifón de Embutir (lavarropas y lavavajillas)

Diseño Industrial

Repuestos para sifones

3631 codo espiga 3632 plano Ø50 3633 cónico Ø50 3614 sifón botella 4121 triple labio M.O.L. corrugado Ø50

Código Descripción O’Rings

3613 Codo espiga con tuerca 3610 Tapa acero inox. sifón de embutir 3611 Tuerca sifón de embutir 3612 Tapa hembra sifón de embutir 3617 Tapa losa

3645 Tapa blanca frente sifón embutir cocina 3647 Tapa Inox. frente sifón embutir cocina 3646 Tapa hembra sifón embutir cocina 3615 Tuerca sifón embutir

Código Descripción

Código Descripción

Código Descripción

Repuestos Sifón de Embutir Lavarropas

Repuestos Sifón de Embutir Cocina

Repuestos Sifones Externos

7150 50x50 tapa loza 7151 50x50 tapa Inox.

Código Descripción Sifón de embutir Cocina

7135 (1) Rosca 1 1/2” 7136 (2) Rosca 2” 3630 (3) Codo Largo 50 gris p/sopapa lisa 50 3615 (4) Tubo liso con tuerca 50 gris c/entrada lat esp. 3635 (5) Ramal a 90º 50 gris 3636 (6) Codo HH 50 gris 87º 30´ 3637 (7) Tubo Liso 50 gris 3638 (8) Campana 50 gris 3639 (9) Manguito 50 gris 3640 (10) Tubo Corrugado 50 gris (42cm) 3641 (11) Codo largo 50 gris p/Sopapa Rosca 2” 3642 (12) Codo 90 MH 50 gris 87º 30´ 3643 (13) Ramal a 45º 50´ HHH gris 3648 (14) Tubo liso con tuerca 50 3649 (15) Ramal a 90º 50´con Tuerca 3650 (16) Codo a 87º 30´ Corto 50 HH gris

1 2

3

4 5

6

7

8

9

10

16

11

12

13

14

15

87

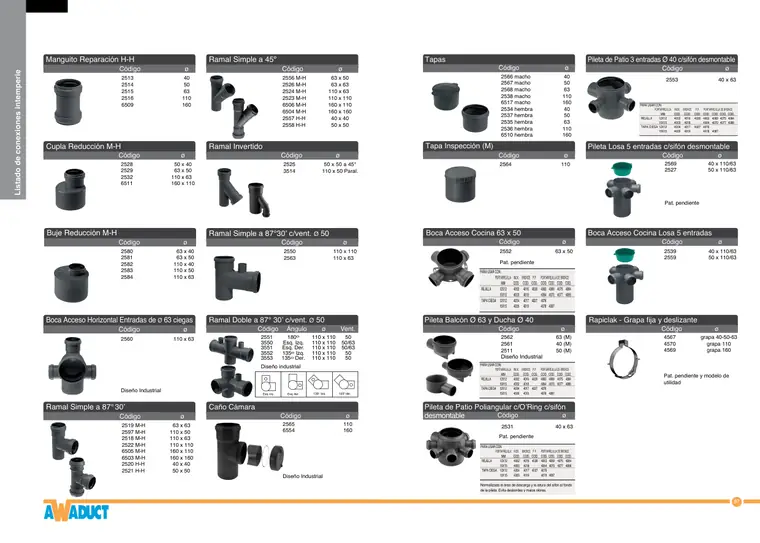

2562 63 (M) 2561 40 (M) 2511 50 (M) Diseño Industrial

4567 grapa 40-50-63 4570 grapa 110 4569 grapa 160

Pat. pendiente y modelo de utilidad

Código ø Rapiclak - Grapa fija y deslizante

2539 40 x 110/63 2559 50 x 110/63

Código ø Boca Acceso Cocina Losa 5 entradas

2569 40 x 110/63 2527 50 x 110/63

Pat. pendiente

Código ø Pileta Losa 5 entradas c/sifón desmontable

2566 macho 40 2567 macho 50 2568 macho 63 2538 macho 110 6517 macho 160 2534 hembra 40 2537 hembra 50 2535 hembra 63 2536 hembra 110 6510 hembra 160

Código ø Tapas

2564 110 Código ø Tapa Inspección (M)

Código ø

2531 40 x 63

Pileta de Patio Poliangular c/O’Ring c/sifón desmontable

PARA USAR CON:

PORTARREJILLA INOX. BRONCE P.P. PORTARREJILLA DE BRONCE

MM COD. COD. COD. COD. COD. COD. COD.

REJILLA 12X12 4002 4016 4026 4063 4069 4075 4084

15X15 4003 4018 4064 4070 4077 4086

TAPA CIEGA 12X12 4004 4017 4027 4076

15X15 4005 4019 4078 4087

Normalizada el área de descarga y la altura del sifón al fondo de la pileta. Evita desbordes y malos olores.

Código ø

2553 40 x 63

Pileta de Patio 3 entradas Ø 40 c/sifón desmontable

PARA USAR CON: PORTARREJILLA INOX. BRONCE P.P. PORTARREJILLA DE BRONCE MM COD. COD. COD. COD. COD. COD. COD. REJILLA 12X12 4002 4016 4026 4063 4069 4075 4084 15X15 4003 4018 4064 4070 4077 4086 TAPA CIEGA 12X12 4004 4017 4027 4076 15X15 4005 4019 4078 4087

Código ø Pileta Balcón Ø 63 y Ducha Ø 40

2552 63 x 50

Pat. pendiente

Código ø Boca Acceso Cocina 63 x 50

PARA USAR CON:

PORTARREJILLA INOX. BRONCE P.P. PORTARREJILLA DE BRONCE

MM COD. COD. COD. COD. COD. COD. COD.

REJILLA 12X12 4002 4016 4026 4063 4069 4075 4084

15X15 4003 4018 4064 4070 4077 4086

TAPA CIEGA 12X12 4004 4017 4027 4076

15X15 4005 4019 4078 4087

Pat. pendiente

PARA USAR CON:

PORTARREJILLA INOX. BRONCE P.P. PORTARREJILLA DE BRONCE

MM COD. COD. COD. COD. COD. COD. COD.

REJILLA 12X12 4002 4016 4026 4063 4069 4075 4084

15X15 4003 4018 4064 4070 4077 4086

TAPA CIEGA 12X12 4004 4017 4027 4076

15X15 4005 4019 4078 4087

2580 63 x 40 2581 63 x 50 2582 110 x 40 2583 110 x 50 2584 110 x 63

Código ø Buje Reducción M-H

2560 110 x 63

Diseño Industrial

Código ø Boca Acceso Horizontal Entradas de Ø 63 ciegas

2550 110 x 110 2563 110 x 63

Código ø Ramal Simple a 87°30’ c/vent. Ø 50

2519 M-H 63 x 63 2597 M-H 110 x 50 2518 M-H 110 x 63 2522 M-H 110 x 110 6505 M-H 160 x 110 6503 M-H 160 x 160 2520 H-H 40 x 40 2521 H-H 50 x 50

Código ø Ramal Simple a 87° 30’

2556 M-H 63 x 50 2526 M-H 63 x 63 2524 M-H 110 x 63 2523 M-H 110 x 110 6506 M-H 160 x 110 6504 M-H 160 x 160 2557 H-H 40 x 40 2558 H-H 50 x 50

Código ø Ramal Simple a 45º

2513 40 2514 50 2515 63 2516 110 6509 160

Código ø Manguito Reparación H-H

2528 50 x 40 2529 63 x 50 2532 110 x 63 6511 160 x 110

Código ø Cupla Reducción M-H

2525 50 x 50 a 45° 3514 110 x 50 Paral.

Código ø Ramal Invertido

2551 1800 110 x 110 50 3550 Esq. Izq. 110 x 110 50/63 3551 Esq. Der. 110 x 110 50/63 3552 1350 Izq. 110 x 110 50 3553 1350 Der. 110 x 110 50

Diseño industrial

Código Ángulo ø Vent. Ramal Doble a 87° 30’ c/vent. Ø 50

1350 der. 1350 Izq. Esq. der. Esq. izq.

2565 110 6554 160

Diseño Industrial

Código ø Caño Cámara

Dardo Rocha 1172 (1640) • Acassuso • Pcia. de Buenos Aires.

Tel.: (011) 4793-0700 • Fax: 0800-555-1515

e-mail: tecnica@industriassaladillo.com.ar

http://www.industriassaladillo.com.ar

Di

D

c

e L 1
