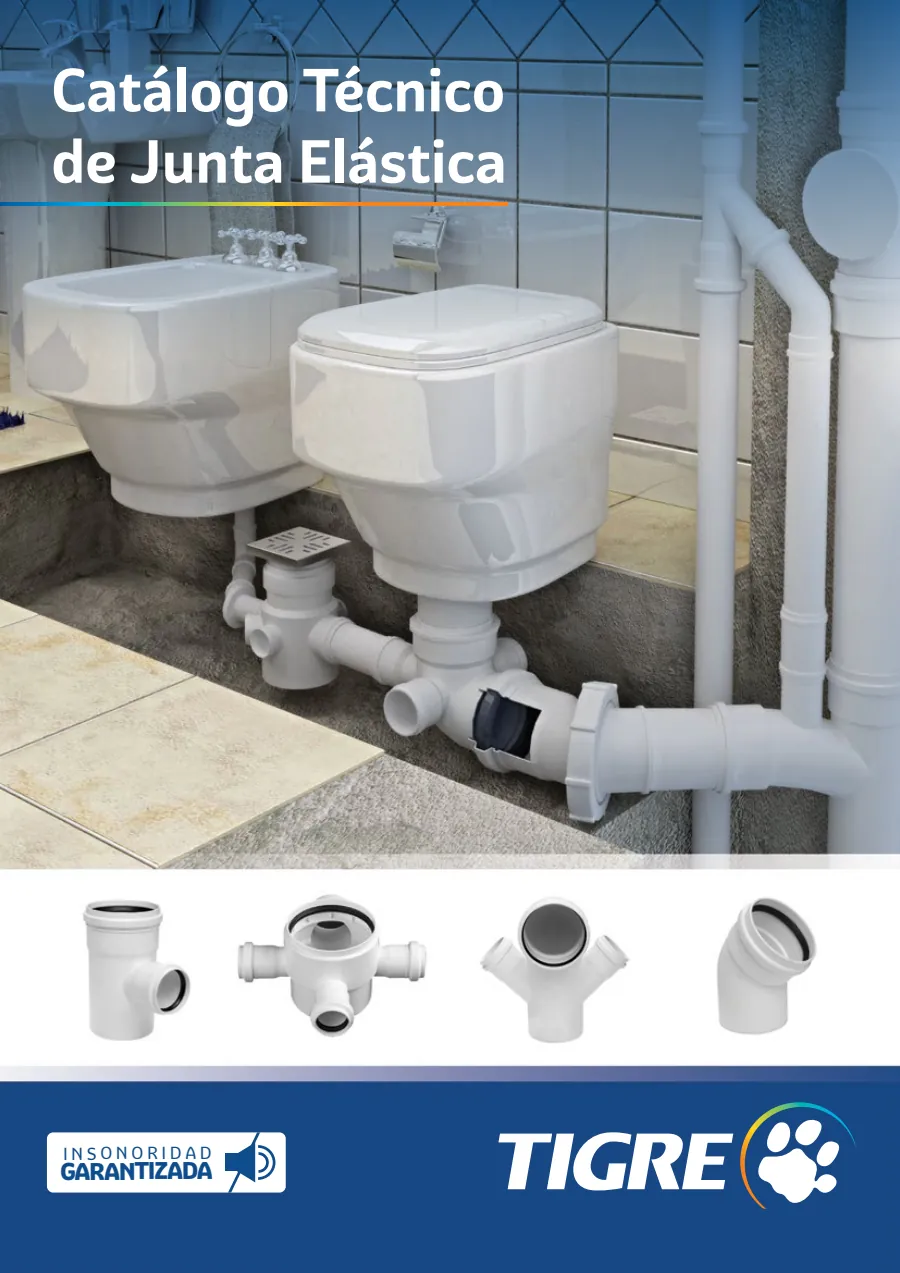

Catálogo técnico de junta elástica Tigre JET 2025

Catálogo técnico · 44 páginas · Descargar el PDF original · Comprar Tigre JE · Ramat

El PVC en la construcción

En la actualidad, el PVC es uno de los materiales más utilizados en la construcción. Su fortaleza ante la abrasión, bajo peso, resistencia mecánica y resistencia al impacto son algunas de las ventajas técnicas claves que lo convierten en material predilecto en una gran cantidad de aplicaciones, edificaciones y construcción. Desde tuberías para agua o gases, conductores eléctricos o de comunicación, revestimiento para paredes (perfiles rígidos, papeles decorativos vinílicos, mantas flexibles, etc.) hasta paneles divisorios, techos o ventanales rígidos y mamparas transparentes u opacas, aislaciones sonoras y térmicas, podemos encontrar en el PVC una solución de calidad con una excelente relación costo- beneficio.

La línea TIGRE JET para desagües con Junta Elástica es fabricada en PVC especialmente formulado, convirtiéndolo en EL MEJOR SOCIO PARA TU TRABAJO.

Certificaciones

El sistema de gestión de calidad de Tigre Argentina cuenta con la certificación ISO 9001 otorgada por el Instituto De Racionalización Argentino De Materiales (IRAM). Esto significa que la empresa cumple con todas las exigencias que plantean las normas ISO para la gestión industrial, comercial y administrativa, garantizando que quienes especifican, instalan y utilizan los sistemas Tigre recibirán siempre la calidad de productos y servicios exigidos por todas las normas que Tigre Argentina se ha comprometido a respetar y cumplir.

Los productos de la línea Tigre JET están fabricados de acuerdo con las siguientes normas:

El sello premontado del simple labio para drenajes y desagües sanitarios está fabricado de acuerdo a las normas EN 1401-1, DIN 19534, EN 1454-1, DIN 19560. IRAM 113.035

El perfil optimizado del sello con simple labio proporciona una confiabilidad extrema al ser alojado en su cavidad de perfil recto.

NORMA IRAM 13447

Diap

Departamento De Ingeniería

De Aplicación

Acompañamos Tus Proyectos

Para Que Los Concretes

De La Mejor Manera.

•

Respaldo y asesoramiento para provisión de

productos en obra.

•

Capacitación y asesoramiento técnico.

•

Acompañamiento en Obra.

•

Despiece y cómputo de Obra.

•

Pruebas hidráulicas con emisión de póliza de

garantía Tigre.

Cada Vez Que Elegís Nuestros Productos,

Encontrás Calidad Y Solidez.

Departamento Técnico Tigre Argentina

1132984340

Ventajas del Sistema

FACILIDAD DE INSTALACIÓN: El PVC es el material históricamente usado mundialmente para los desagües de las instalaciones sanitarias con excelentes resultados. Por esta razón, los tubos y conexiones Tigre JET, determinan la facilidad y rapidez que se obtiene en las instalaciones con PVC, economizando tiempo, mano de obra y reduciendo costos.

BAJO COSTO: La facilidad de ejecución, rapidez y durabilidad hacen que los tubos y conexiones de PVC presentan los menores costos en relación con otros materiales.

O’RING MONOLABIO CERTIFICADO POR IRAM 113035: El sello premontado del simple labio para drenajes y desagües sanitarios está fabricado de acuerdo con las normas EN 1401-1, DIN 19534, EN 1454-1, DIN 19560. El perfil optimizado del sello con simple labio proporciona una confiabilidad extrema al ser alojado en su cavidad de perfil recto.

El PVC es auto extinguible. RESISTENCIA AL FUEGO:

INSONORIDAD: La línea JET presenta una reducción en el nivel de ruidos de edificios gracias a las características propias de su materia prima, las cuales son potenciadas mediante la combinación del aumento de la densidad, diseño especial de accesorios y abrazaderas isofónicas.

BAJA RUGOSIDAD INTERNA: Debido a la baja rugosidad de la pared interna de las tuberías de PVC, se elimina la posibilidad de incrustaciones, mejorando su funcionamiento y evitando posibles obstrucciones.

FACILIDAD DE TRANSPORTE: Por su bajo peso, permite una economía directa en términos de transporte, carga, descarga, almacenamiento y manejo.

O’RING CON MAYOR SUPERFICIE DE CONTACTO, MAYOR SEGURIDAD: El o’ring monolabio genera una mayor superficie de contacto y mayor seguridad. A su vez, al ser monolabio y no contener un aro en su interior, proporciona mayor vida útil y posibilidad de ser reutilizado en caso de que se modifique su posición original.

MENOR CANTIDAD DE FIJACIONES: Dado su módulo de elasticidad y sus características mecánicas, los tubos necesitan menos fijaciones en instalaciones suspendidas.

RESISTENCIA MECÁNICA: Los tubos y conexiones presentan una elevada resistencia a la compresión, lo que garantiza su buen comportamiento frente a los esfuerzos a los que podrían estar sometidos.

RESISTENCIA QUÍMICA: Está comprobado que los tubos y conexiones de PVC no sufren el ataque de los suelos ácidos o alcalinos. También son inertes a la acción de la mayoría de los ácidos, alcalinos, aceites y sales.

DESARROLLO BACTERIANO: Excelente resistencia al crecimiento de bacterias patógenas. (Seguridad para el agua potable). Valores de hasta 10 veces menores al del polietileno y otros materiales.

RESISTENCIA A LA INTEMPERIE: El sistema Tigre JET está especialmente formulado para tener un mejor comportamiento frente a la exposición de rayos UV.

BAJO COEFICIENTE DE DILATACIÓN

PVC PRFV PPH PPR Pe80 Pe100 Coef. De Dilatación Lineal 6 4 16 16 18 18 (1/°C ) x10-5

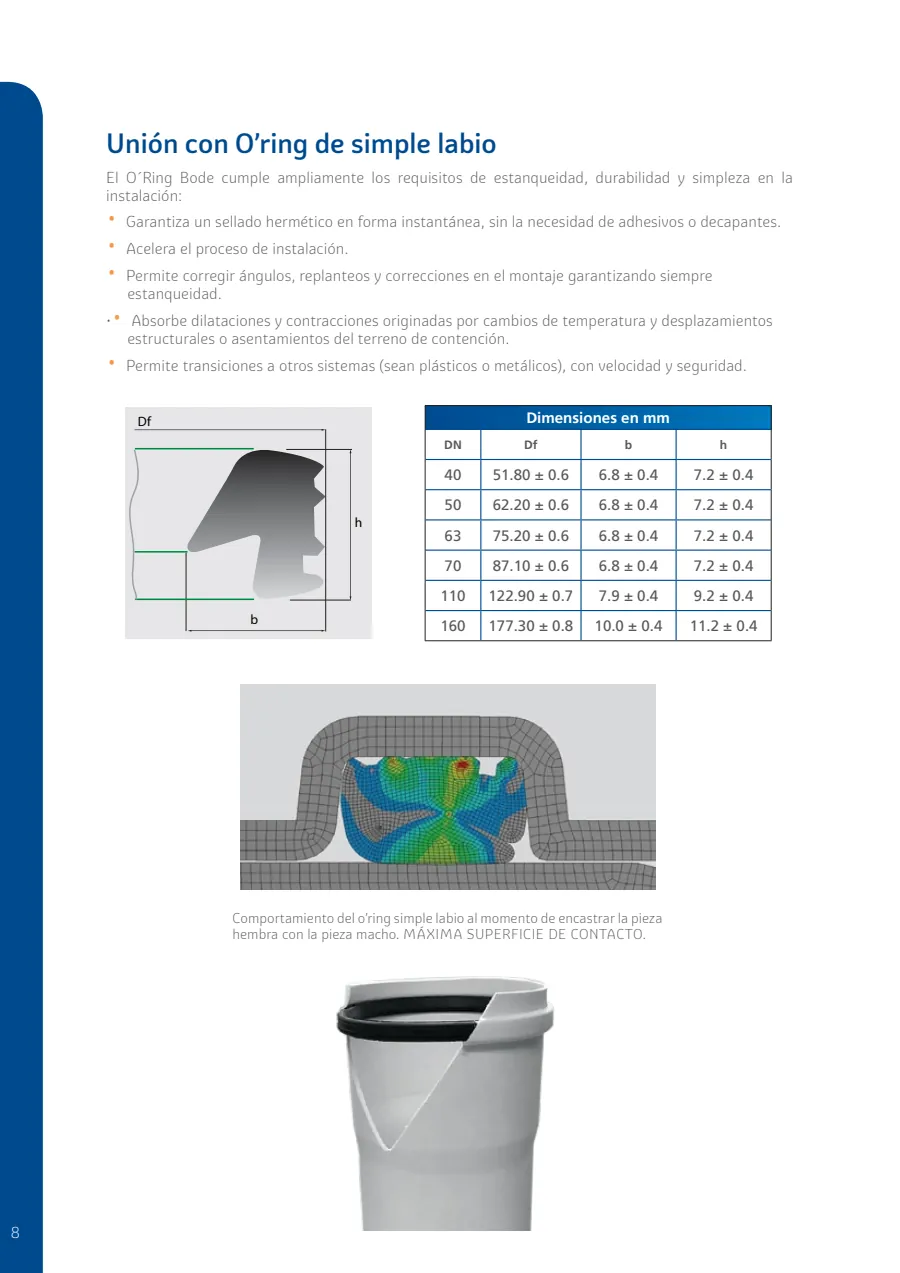

Unión con O’ring de simple labio

El O´Ring Bode cumple ampliamente los requisitos de estanqueidad, durabilidad y simpleza en la instalación:

•

Garantiza un sellado hermético en forma instantánea, sin la necesidad de adhesivos o decapantes.

•

Acelera el proceso de instalación.

•

Permite corregir ángulos, replanteos y correcciones en el montaje garantizando siempre estanqueidad.

•

• Absorbe dilataciones y contracciones originadas por cambios de temperatura y desplazamientos

estructurales o asentamientos del terreno de contención.

•

Permite transiciones a otros sistemas (sean plásticos o metálicos), con velocidad y seguridad.

Dimensiones en mm Df DN Df b h

40 51.80 ± 0.6 6.8 ± 0.4 7.2 ± 0.4

50 62.20 ± 0.6 6.8 ± 0.4 7.2 ± 0.4 h 63 75.20 ± 0.6 6.8 ± 0.4 7.2 ± 0.4

70 87.10 ± 0.6 6.8 ± 0.4 7.2 ± 0.4

110 122.90 ± 0.7 7.9 ± 0.4 9.2 ± 0.4 b 160 177.30 ± 0.8 10.0 ± 0.4 11.2 ± 0.4

Comportamiento del o’ring simple labio al momento de encastrar la pieza hembra con la pieza macho. MÁXIMA SUPERFICIE DE CONTACTO.

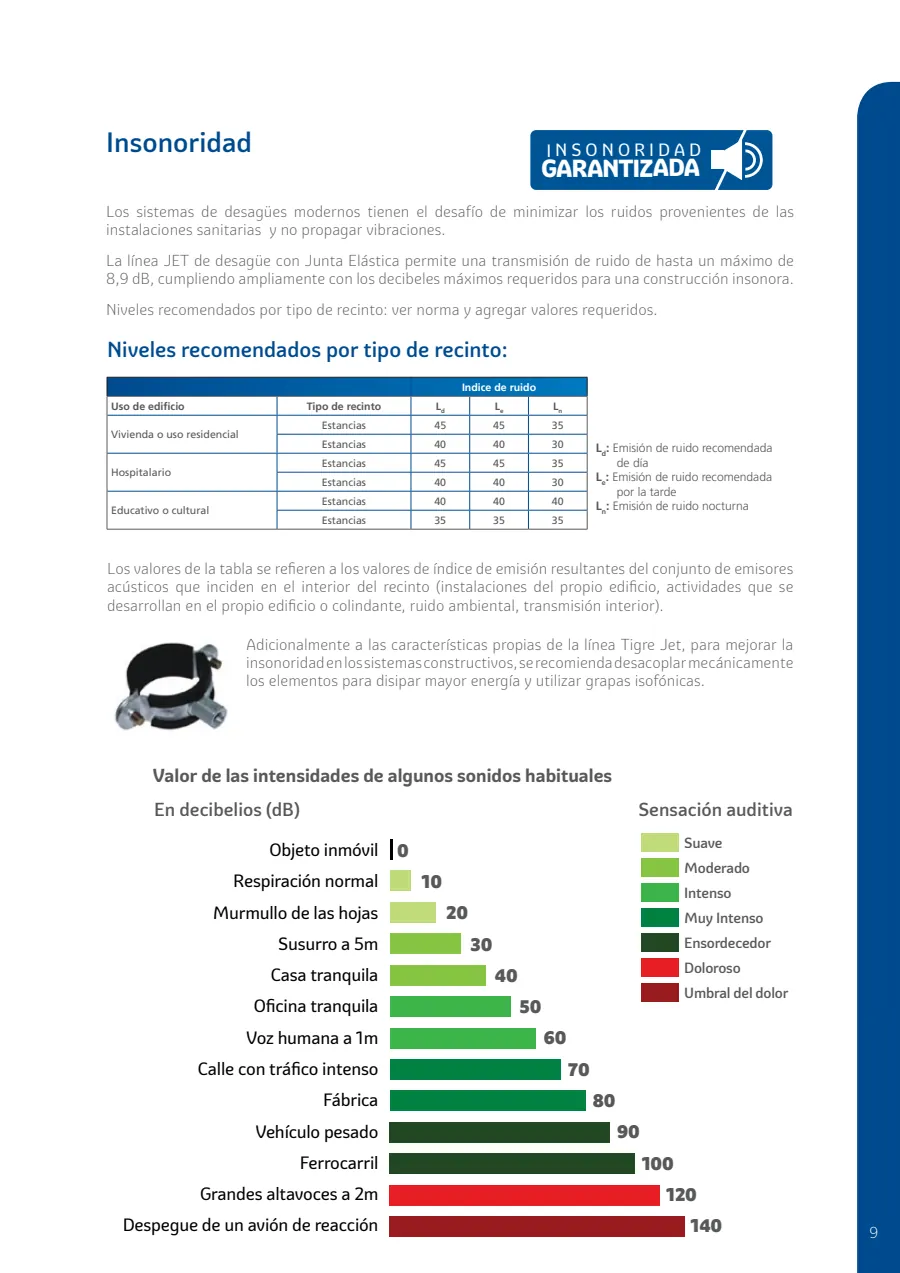

Insonoridad

D

Los sistemas de desagües modernos tienen el desafío de minimizar los ruidos provenientes de las instalaciones sanitarias y no propagar vibraciones.

La línea JET de desagüe con Junta Elástica permite una transmisión de ruido de hasta un máximo de 8,9 dB, cumpliendo ampliamente con los decibeles máximos requeridos para una construcción insonora.

Niveles recomendados por tipo de recinto: ver norma y agregar valores requeridos.

Niveles recomendados por tipo de recinto:

Indice de ruido Uso de edificio Tipo de recinto L L L d e n Estancias 45 45 35 Vivienda o uso residencial Estancias 40 40 30 L : Emisión de ruido recomendada d Estancias 45 45 35 de día Hospitalario L : Emisión de ruido recomendada Estancias 40 40 30 e por la tarde Estancias 40 40 40 L : Emisión de ruido nocturna Educativo o cultural n Estancias 35 35 35

Los valores de la tabla se refieren a los valores de índice de emisión resultantes del conjunto de emisores acústicos que inciden en el interior del recinto (instalaciones del propio edificio, actividades que se desarrollan en el propio edificio o colindante, ruido ambiental, transmisión interior).

Adicionalmente a las características propias de la línea Tigre Jet, para mejorar la insonoridad en los sistemas constructivos, se recomienda desacoplar mecánicamente los elementos para disipar mayor energía y utilizar grapas isofónicas.

Valor de las intensidades de algunos sonidos habituales

En decibelios (dB) Sensación auditiva

Suave Objeto inmóvil 0 Moderado Respiración normal 10 Intenso Murmullo de las hojas 20 Muy Intenso Susurro a 5m 30 Ensordecedor Doloroso Casa tranquila Umbral del dolor Oficina tranquila

Voz humana a 1m

Calle con tráfico intenso 70

Fábrica 80

Vehículo pesado 90

Ferrocarril 100

Grandes altavoces a 2m 120

Despegue de un avión de reacción 140

Ensayo De Insonoridad:

La insonoridad de la línea Tigre JET está respaldada a través de ensayos que cumplen con las normativas vigentes. Para el resultado del ensayo se tiene en cuenta el ruido aéreo y el ruido estructural. Normativas de referencia:

•

UN-EN 14366:2005 “Medición en laboratorio del ruido emitido por las instalaciones de evacuación de aguas residuales” (versión oficial en español de la EN 14366:2004 “Laboratory measurements of noise from waste water installations”).

•

IRAM 4063-3:2002 “Acústica. Medición del aislamiento acústico en los edificios y de los elementos de construcción. Parte 1: Requisitos de las instalaciones de laboratorio sin transmisiones indirectas” (equivalente a la ISO 140-1:1995 “Acoustics. Measurements of sound insulation in buildings elements. Part 1: Requirements for laboratory test facilities with suppressed flanking transmission”).

•

IRAM 4063-3:2002 “Acústica. Medición del aislamiento acústico en los edificios y de los elementos de construcción. Parte 3: Medición en laboratorio del aislamiento acústico a ruido aéreo de los elementos de construcción” (equivalente a la ISO 140-3:1995 “Acoustics. Measurements of sound insulation in buildings elements. Part 3: Laboratory measurements of airborne sound insulation of building elements ”).

•

IRAM 4065:1995 “Acústica. Medición de absorción de sonido en cámara reverberante” (equivalente a la ISO 354:1985 “Acoustics. Measurements of sound absorption in a reverberation room”).

Propiedad Autoextinguible del PVC

El PVC es el producto termoplástico con la más alta clasificación de reacción al fuego y supera al resto de los plásticos. Tiene una excelente respuesta ante los parámetros de comportamiento frente al fuego, por lo que es altamente utilizado para la fabricación de elementos de la construcción como son los cielos rasos, muros, ventanas, etc., ya que minimiza el riesgo de incendio. El siguiente cuadro muestra las características del PVC frente a los principales aspectos en un incendio.

Euroclase conseguida B-s , d 1 0

MATERIAL PVC POLIOLEFINAS

Tiempo de ignición 82 s 27 s

Propagación llama No propaga Propaga

Goteo No gotea Gotea

Velocidad máxima de emisión de humos 27 24

Difusión térmica 20 172 D-s3, d0. Son inflamables Euroclase conseguida B-s , d 1 0 (propagan el fuego) y humo

Según la norma UNE-EN 13501-1 la reacción al fuego de un material queda definida por los siguientes 3 parámetros: Reacción al fuego: TIPOD EUROCLASES/COMBUSTIBILIDAD A No combustible. Sin contribución en grado máx. al fuego - A No combustible. Sin contribución en grado menor al fuego - B Combustible. Contribución muy limitada al fuego X C Combustible. Contribución limitada al fuego - D Combustible. Contribución mediana al fuego - E Combustible. Contribución alta al fuego - F Sin clasificar -

Clases de OPACIDADED DE HUMOS S Baja cantidad y velocidad de emisión X S Media cantidad y velocidad de emisión - S Elevada cantidad y velocidad de emisión -

Clases de GOTAS INFLAMADAS d No se producen gotas inflamadas X d No hay gotas inflamadas de duración superior a 10 seg. - d Productos que no se clasifican ni d0 ni d1 - La clasificación de reacción al fuego, que se debe aplicar a las tuberías y a los accesorios, está en función de su situación en el edificio.

CLASIFICACIÓN DE MATERIALES FRENTE AL FUEGO. Clases de reacción al fuego de los elementos constructivos C- Zonas ocupables - S2,d0 B- Pasillos y escaleras protegidos X S1,d0 B- Estacionamientos y recintos de riesgo especial X S1,d0 Espacios ocultos NO estancos: patinillos, falsos techos (excepto los existentes B- - S3,d0 detro de las viviendas, suelos elevados...

Adicionalmente a las características propias de la línea Tigre Jet, para completar el sistema se recomienda el uso de un manguito cortafuegos. El manguito cortafuegos es un collarín de última generación diseñado para la protección de tuberías termoplásticas al pasar a través de elementos constructivos. Este collarín, mediante la tecnología intumescente del grafito, se dilata por efecto del aumento de temperatura, sellando de manera efectiva el hueco de la tubería durante un incendio, evitando el paso del humo y fuego entre sus compartimientos.

Los collarines se han ensayado con diferentes tipos de tuberías, alcanzando resistencias al fuego desde EI 90 hasta EI 180, lo que permite su utilización en prácticamente todo tipo de construcciones.

Resistencia Química

La resistencia química de los tubos y conexiones del sistema de desagüe Junta Elástica Tigre son aplicables al amplio campo de instalaciones domiciliarias e industriales, proporcionando un óptimo comportamiento en relación con los gases y fluidos habitualmente utilizados. La acción de ciertos productos químicos sobre el poli (cloruro de vinilo) no plastificado se encuentra indicado en la siguiente tabla. La presente tabla se coloca solo a título informativo.

CONCENTRACIÓN TEMPERATURA (ºC) REACTIVO (g/100 g) 20 40 60 A de lino - I I I Aceite mineral - I I I ácido de 80 a 100 CL A A ácido < 60 I I CL Acético aldehído 40 A - - ésteres 100 CL - - ácido monocloracético TC - I CL Acetona SD A A A Ácido ver cada uno en particular Adípico ácido SS CL - A de mar - I I CL lavandina 12 de cloro activo I I CL Agua oxigenada 100 volúmenes I I I regia pura CL - - Alcohol ver cada uno en particular Alílico alcohol 96 CL - A cloruro de SS I I I cloruro de SD - I CL Aluminio sulfato de SS - - I sulfato de SD - I I (sulfato de aluminio y potasio SS I - - dodecahidratado) (sulfato de aluminio y potasio SD I I CL dodecahidratado) Alumbre gaseoso 100 I I I líquido 100 CL - - solución acuosa SS - I CL cloruro de SS I I I cloruro de SD I I CL floruro de <20 I CL - nitrato de SS I I I Amonio nitrato de SD I I CL sulfato de SS I I I sulfato de SD I I CL sulfuro de SS I I I sulfuro de SD I I CL anilina 100 A - - Anilina y sus sales cloruro de anilonio SS A A - Antimonio cloruro de 90 I - - Antraquinona sulfato de en suspensión I I CL ácido 80 I I CL Arsénico ácido SD I I CL I: Inerte (las propiedades no varían por la acción del producto) CL: Corrosión limitada (las propiedades son parcialmente afectadas. El plástico resiste según sean las condiciones del ataque) A: Atacado (las propiedades son parcialmente afectadas y disminuyen rápidamente en función del tiempo) SS: Solución Saturada 20°C TC: Todas las Concentraciones SD: Solución Diluida (Soluciones acuosas de concentración menor o igual al 10% por volumen.) SC: Solución Concentrada.

CONCENTRACIÓN TEMPERATURA (ºC) REACTIVO (g/100 g) 20 40 60 A dióxido de (seco) TC I I I dióxido de (húmedo) - I I - dióxido de SS I - CL Azufre dióxido de TC - - CL dióxido de 50 I I - dióxido de (líquido) 100 CL - A B Benzaldehído < 0,1 A A A Benceno 100 A A A Benzoico ácido TC CL - A ácido SS I I CL Bórico ácido SD I I CL SS I CL - Bromo líquido - A A A (vapores) - CL - - Bromhídrico ácido < 10 I I CL Brómico ácido SD I CL - Butadieno 100 I I I Butano 100 I - - Butanodiol de 10 a 100 CL A A Butanol < 10 I CL A Butenodiol cercano a 100 - CL - Butilo acetato de 100 A A A Butileno 100 I - - Butifenol 100 CL A A ácido SC A A A Butírico ácido 20 I CL CL C cloruro de SS I I I Calcio cloruro de SD - I CL nitrato de 50 I I - dióxido de (en solución) SS I - CL Carbono dióxido de (seco) 100 I I I dióxido de (húmedo) TC I I I Ciclohexanol 100 A A A cloruro de SS I I I cloruro de SD I I CL Cinc sulfato de SS I I I sulfato de SD I I CL Cloramina SD I - - seco 100 CL CL A líquido 100 A - - gaseoso y húmedo 5 CL - - Cloro gaseoso y húmedo 1 CL - - gaseoso y húmedo 0,5 I - - solución acuosa SS CL CL A ácido < 30 I I I Clorhídrico ácido > 30 I I CL ácido 20 I I Cl Clórico ácido SD I I CL Clorosulfónico ácido 100 CL - A Crómico ácido < 50 I I CL ácido SS I I I Cítrico ácido < 20 I I CL Cresol < 90 I CL A Crotonaldehído 100 A A A cloruro de SS I - - floruro de 2 I I (50ºC) - Cobre sulfato de SS I I I sulfato de SD I I CL

CONCENTRACIÓN TEMPERATURA (ºC) REACTIVO (g/100 g) 20 40 60 D Dextrina SS I - CL I Dicloroetano 100 A A A ácido 18 I - CL Digicólico ácido < 30 I I CL

Diclorodifluormetano (R12) I - - E Emulsión de parafina - I I - Emulsión fotográfica - I I I Estaño cloruro de estaño (II) SS I I I Esteárico ácido 100 - - I TC I I CL mezclado con ácido acético

• I I CL

Etanol (mezcla de fermentación) con 2% de fenol 96 I CL CL (desnaturalizado) E acetato de 100 A - - Etilo acrilato de 100 A - - cloruro de 100 A - - Eter etílico Etilo 100 A - - F Fenilhidrazina y sus sales Fenilhidrazina 100 A - - 97 - CL A Cloruro de fenilhidrazonio SS - CL - ≤ 90 - CL A Fenol

SS I I I Fertilizantes salinos < 10 I I CL ácido 100 CL - A Fluorhídrico ácido 60 CL - A ácido 40 CL CL A Fluorsilícico ácido 30 I I I 40 I I I Formaldehido SD I I CL - ácido 100 I CL A Fórmico ácido 50 I I CL Fosfina 100 I - - ácido < 30 - I CL Fosfórico ácido > 30 - - I pentóxido de 100 I - - Fósforo tricloruro de 100 A - - gas 100 I - CL Fosgeno líquido 100 A - -

I: Inerte (las propiedades no varían por la acción del producto) CL: Corrosión limitada (las propiedades son parcialmente afectadas. El plástico resiste según sean las condiciones del ataque) A: Atacado (las propiedades son parcialmente afectadas y disminuyen rápidamente en función del tiempo) SS: Solución Saturada 20°C TC: Todas las Concentraciones SD: Solución Diluida (Soluciones acuosas de concentración menor o igual al 10% por volumen.) SC: Solución Concentrada.

CONCENTRACIÓN TEMPERATURA (ºC) REACTIVO (g/100 g) 20 40 60 G ácido clorhídrico CC - - I ácido fluorhídrico Trazas - - I ácido sulfúrico (húmedo) TC - - I dióxido de azufre CD - - I dióxido de azufre TC CL - - Gas que contenga dióxido de carbono TC - - I monóxido de carbono TC - - I gas nitroso Trazas - - I oleum CC A - - oleum CD I - - óxido de nitrógeno TC - - I glucosa SS I I CL glicerina TC I I I glicocola 10 I I - glicol - I I I glicólico ácido 37 I I I H cloruro de hierro (III) SS I I I Hierro cloruro de hierro (III) < 10 I I CL Hidrógeno 100 I I I Hidrocilamina y sus sales sulfato de hidroxilamonio - I I - J Jabón de Tocador TC I - PA L ácido ≤ 90 CL - A Láctico ácido ≤ 10 I I CL M cloruro de SS I I I Magnesio sulfato de SS I I I sulfato de SD - I CL M cloruro de SS I I I Magnesio sulfato de SS I I I sulfato de SD - I CL ácido SS I I CL Maleico ácido 35 I I - ácido 1 I - - Melaza - I - CL Mercurio - I I I Metilamina 32 CL - - Metílico alcohol 100 I I CL Metilo cloruro de 100 A - - Metileno cloruro de 100 A - - ácido 100 I I CL Metilsulfúrico ácido < 50 I CL -

CONCENTRACIÓN TEMPERATURA (ºC) REACTIVO (g/100 g) 20 40 60 N Nafta I I I sulfato de SS I I I Níquel sulfato de SD I I CL Nicotina concentración más corriente - I - - ácido > 60 CL - A Nítrico ácido entre 50 y 60 I CL CL ácido entre 30 y 50 I I CL Nitroglicerina SD CL - - Nitroglicol SD A - - O solución más Oleico ácido I - I corriente de 9 de H2S04 y 1 Oleum A A A de S03 Orina - I I PA ácido SS I I I Oxálico ácido SD I I CL Óxido de etileno (líquido) 100 corroe a -20° C Oxígeno TC I I I 100 I - Ozono 10 I I - P Palmítico ácido - I - I Perclórico ácido - CL - A Perclórico ácido - I I CL Pícrico ácido 1 I - I Pidrina TC NS I -

acetato de - I - I Plomo acetato de SS I - CL tetraetilo de SD I I - 100 - I - carbonato de I - - carbonato de SS I - I hidróxido de < 60 I I I hidróxido de SS I I I hidróxido de del 50 a 60 I I CL tetraborato de < 40 I I CL bromato de 1 I I CL Potasio bromuro de 10 I I I bromuro de SS I I CL cianuro de SD I I I cianuro de SS I I CL cloruro de SD I I I cloruro de SS I I CL dicromato de SD I I I hexacianoferrato (III) 40 I I I (ferricianuro de)

I: Inerte (las propiedades no varían por la acción del producto) CL: Corrosión limitada (las propiedades son parcialmente afectadas. El plástico resiste según sean las condiciones del ataque) A: Atacado (las propiedades son parcialmente afectadas y disminuyen rápidamente en función del tiempo) SS: Solución Saturada 20°C TC: Todas las Concentraciones SD: Solución Diluida (Soluciones acuosas de concentración menor o igual al 10% por volumen.) SC: Solución Concentrada.

CONCENTRACIÓN TEMPERATURA (ºC) REACTIVO (g/100 g) 20 40 60 P hexacianoferrato (III) SS I I CL (ferricianuro de) hexacianoferrato (II) SD I I CL (ferricianuro de) hexacianoferrato (II) SS I I CL (ferricianuro de) hidrógenosulfito de (bisulfito de) SD I I I hidrógenosulfito de (bisulfito de) SS I I CL nitrato de SD I - I Potasio nitrato de SS I I CL perclorato de SD I I CL permanganato de 1 I I - permanganato de de 6 a 18 I I I peroxidisulfato de (persulfato de) < 6 I I CL peroxidisulfato de (persulfato de) SS I I CL gas SD I - - Propano líquido 100 I I - R Revelador fotográfico Solución de trabajo I I I S Sebo 100 - - I Silícico ácido TC I I I benzoato de ≤ al I I CL dicromato de 36 40 I I I Sodio hidrógenosulfito de (bisulfito de) SS (conteniendo S02) I I CL hidrógenosulfito de (bisulfito de) SS I I I hidrógenosulfito de (bisulfito de) SD I I CL clorato de SS I I I clorato de SD I I CL clorito de SD I I CL cloruro de SS - - I cloruro de SD I I CL hexacianoferrato (III) de (ferrocinuro de) hexacianoferrato (III) de SS I I CL (ferrocinuro de) hexacianoferrato (II) de SD I I I (ferrocinuro de) Sodio hexacianoferrato (II) de SS I I CL (ferrocinuro de) ditionito de (hiposulfito de o SD I I CL hidrógenosulfito de) hipoclorito de < 10 I I I sulfuro de 2 I I CL carbonato de SD I I I carbonato de SS I I CL hidróxido de SD I I I hidróxido de de 50 a 60 I I CL

CONCENTRACIÓN TEMPERATURA (ºC) REACTIVO (g/100 g) 20 40 60 S (seco) < 40 I I I Sulfhídrico ácido ácido 100 - I CL (50 partes de ácido crómico, 15 Sulfocrómica partes de ácido sulfúrico y 35 SS - - de H20) (1 parte de ácido nítrico y 1 CL A - parte de ácido sulfúrico) (50 partes de ácido sulfúrico, 32 partes de ácido nítrico y 19 I I - de H20) 48 partes de ácido sulfúrico, 49 partes de ácido nítrico y 3 I CL - Sulfonítrica de H20) (11 partes de ácido sulfúrico, 36 partes de ácido nítrico y 53 CL - - de H20) (10 partes de ácido sulfúrico 20 partes de ácido nítrico y 70 I I - de H20) Sulfuro de carbono I I - - ácido >100 CL - A ácido 96 CL CL A Sulfúrico ácido de 80 a 90 I I CL ácido de 40 a 80 I I I ácido < 40 I I CL T Tanino Tartárico ácido - - - - Tetracloruro de carbono - - - - Tionilo cloruro de - - - - Tolueno SC A - - Tricioroetileno 100 A - - Trietanoiamina 100 A - - 100 CL A A Trimetilol propano concentración usual I I CL U solución de 33 < 10 - - I Urea <10 I I CL V Vinilo acetato de 100 A - - Y Yodo solución alcalina - A A A

I: Inerte (las propiedades no varían por la acción del producto) CL: Corrosión limitada (las propiedades son parcialmente afectadas. El plástico resiste según sean las condiciones del ataque) A: Atacado (las propiedades son parcialmente afectadas y disminuyen rápidamente en función del tiempo) SS: Solución Saturada 20°C TC: Todas las Concentraciones SD: Solución Diluida (Soluciones acuosas de concentración menor o igual al 10% por volumen.) SC: Solución Concentrada.

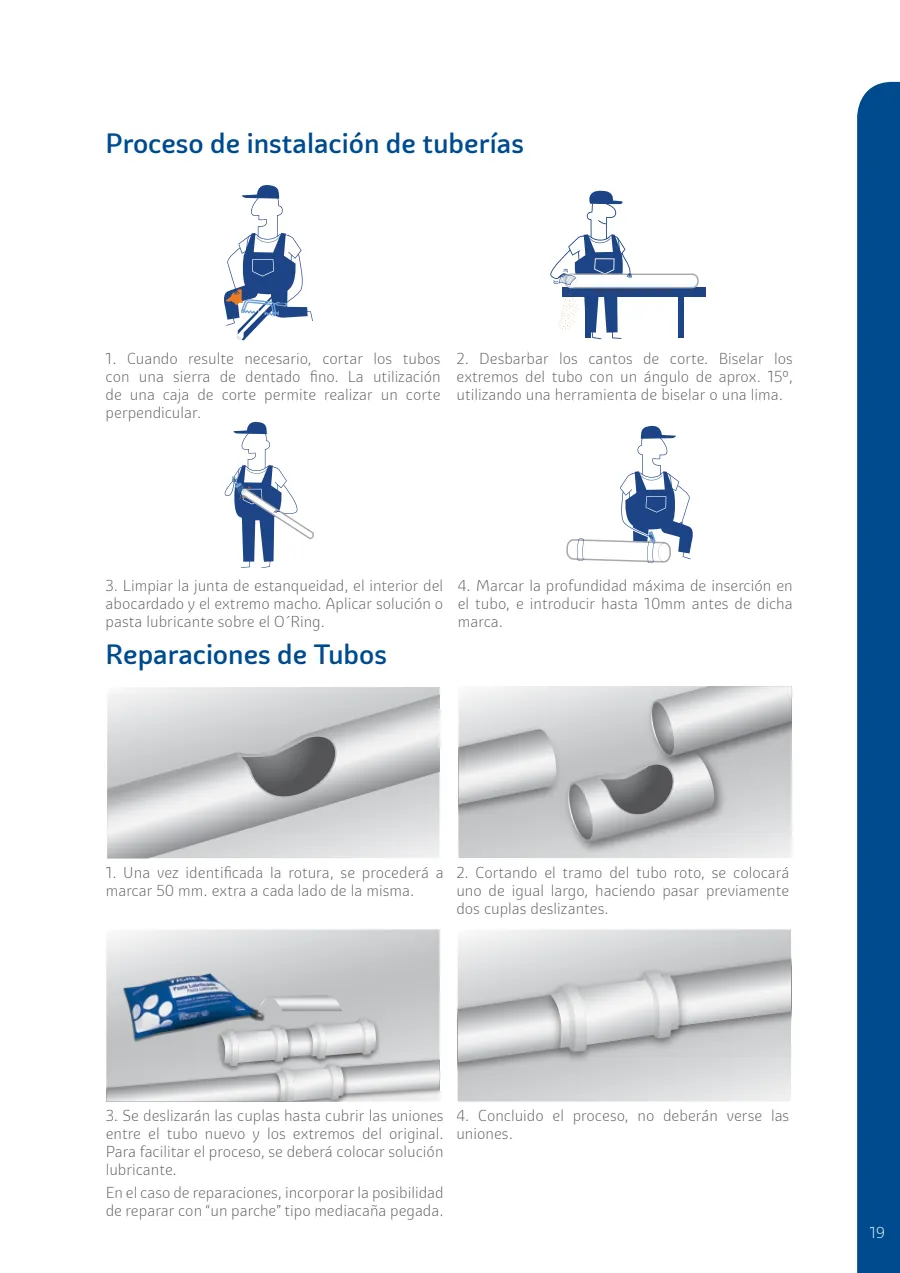

Proceso de instalación de tuberías

1. Cuando resulte necesario, cortar los tubos 2. Desbarbar los cantos de corte. Biselar los con una sierra de dentado fino. La utilización extremos del tubo con un ángulo de aprox. 15º, de una caja de corte permite realizar un corte utilizando una herramienta de biselar o una lima. perpendicular.

3. Limpiar la junta de estanqueidad, el interior del 4. Marcar la profundidad máxima de inserción en abocardado y el extremo macho. Aplicar solución o el tubo, e introducir hasta 10mm antes de dicha pasta lubricante sobre el O´Ring. marca.

Reparaciones de Tubos

1. Una vez identificada la rotura, se procederá a 2. Cortando el tramo del tubo roto, se colocará marcar 50 mm. extra a cada lado de la misma. uno de igual largo, haciendo pasar previamente dos cuplas deslizantes.

3. Se deslizarán las cuplas hasta cubrir las uniones 4. Concluido el proceso, no deberán verse las entre el tubo nuevo y los extremos del original. uniones. Para facilitar el proceso, se deberá colocar solución lubricante. En el caso de reparaciones, incorporar la posibilidad de reparar con “un parche” tipo mediacaña pegada.

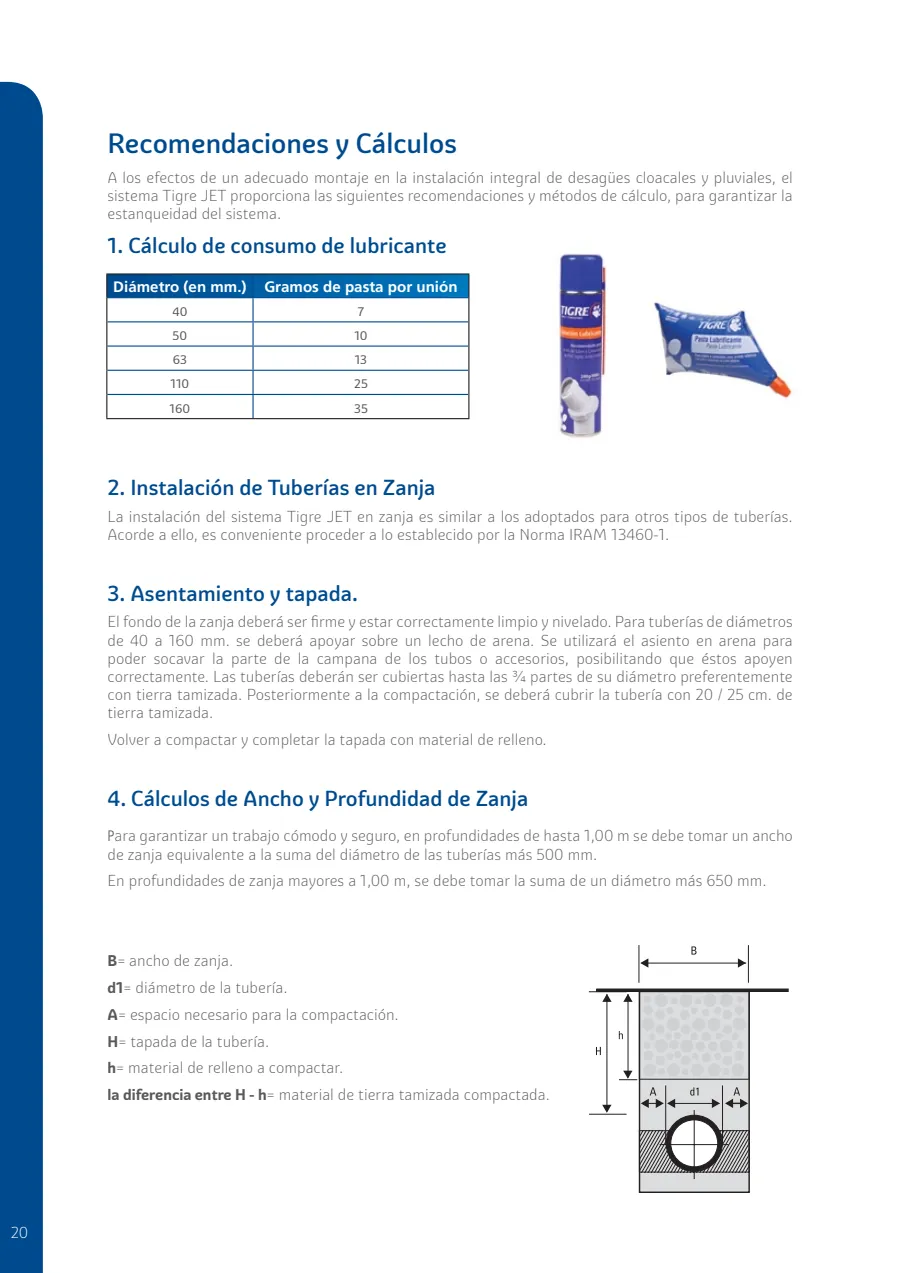

Recomendaciones y Cálculos

A los efectos de un adecuado montaje en la instalación integral de desagües cloacales y pluviales, el sistema Tigre JET proporciona las siguientes recomendaciones y métodos de cálculo, para garantizar la estanqueidad del sistema.

1. Cálculo de consumo de lubricante

Diámetro (en mm.) Gramos de pasta por unión 40 7 50 10 63 13 110 25 160 35

2. Instalación de Tuberías en Zanja

La instalación del sistema Tigre JET en zanja es similar a los adoptados para otros tipos de tuberías. Acorde a ello, es conveniente proceder a lo establecido por la Norma IRAM 13460-1.

3. Asentamiento y tapada.

El fondo de la zanja deberá ser firme y estar correctamente limpio y nivelado. Para tuberías de diámetros de 40 a 160 mm. se deberá apoyar sobre un lecho de arena. Se utilizará el asiento en arena para poder socavar la parte de la campana de los tubos o accesorios, posibilitando que éstos apoyen correctamente. Las tuberías deberán ser cubiertas hasta las ¾ partes de su diámetro preferentemente con tierra tamizada. Posteriormente a la compactación, se deberá cubrir la tubería con 20 / 25 cm. de tierra tamizada. Volver a compactar y completar la tapada con material de relleno.

4. Cálculos de Ancho y Profundidad de Zanja

Para garantizar un trabajo cómodo y seguro, en profundidades de hasta 1,00 m se debe tomar un ancho de zanja equivalente a la suma del diámetro de las tuberías más 500 mm. En profundidades de zanja mayores a 1,00 m, se debe tomar la suma de un diámetro más 650 mm.

B= ancho de zanja. d1= diámetro de la tubería. A= espacio necesario para la compactación. H= tapada de la tubería. h= material de relleno a compactar. la diferencia entre H - h= material de tierra tamizada compactada.

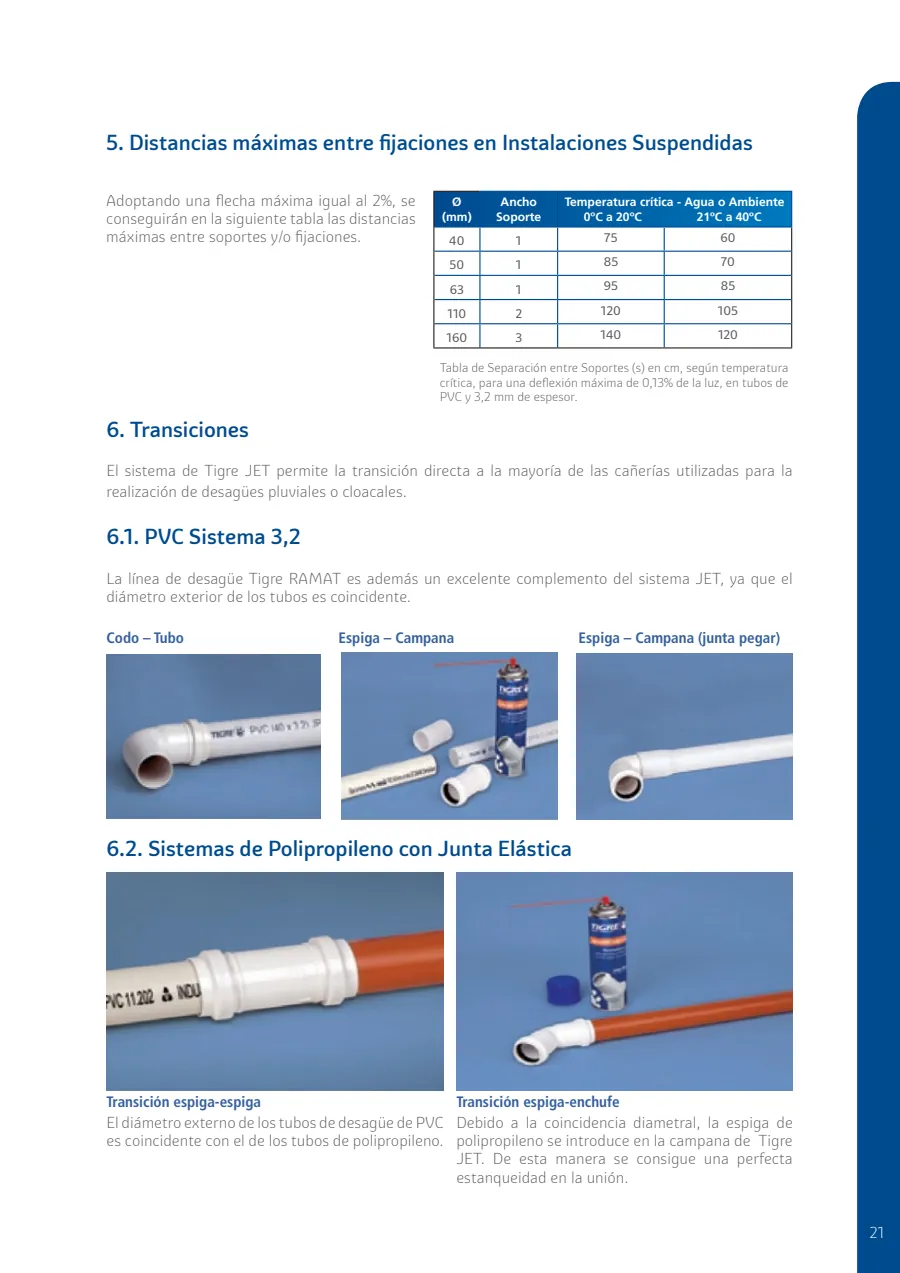

5. Distancias máximas entre fijaciones en Instalaciones Suspendidas

Adoptando una flecha máxima igual al 2%, se Ø Ancho Temperatura crítica - Agua o Ambiente conseguirán en la siguiente tabla las distancias (mm) Soporte 0ºC a 20ºC 21ºC a 40ºC máximas entre soportes y/o fijaciones. 75 60 40 1 50 1 85 70 95 85 63 1 120 105 110 2 160 3 140 120

Tabla de Separación entre Soportes (s) en cm, según temperatura crítica, para una deflexión máxima de 0,13% de la luz, en tubos de PVC y 3,2 mm de espesor.

6. Transiciones

El sistema de Tigre JET permite la transición directa a la mayoría de las cañerías utilizadas para la realización de desagües pluviales o cloacales.

6.1. PVC Sistema 3,2

La línea de desagüe Tigre RAMAT es además un excelente complemento del sistema JET, ya que el diámetro exterior de los tubos es coincidente.

Codo – Tubo Espiga – Campana Espiga – Campana (junta pegar)

6.2. Sistemas de Polipropileno con Junta Elástica

Transición espiga-espiga Transición espiga-enchufe El diámetro externo de los tubos de desagüe de PVC Debido a la coincidencia diametral, la espiga de es coincidente con el de los tubos de polipropileno. polipropileno se introduce en la campana de Tigre JET. De esta manera se consigue una perfecta estanqueidad en la unión.

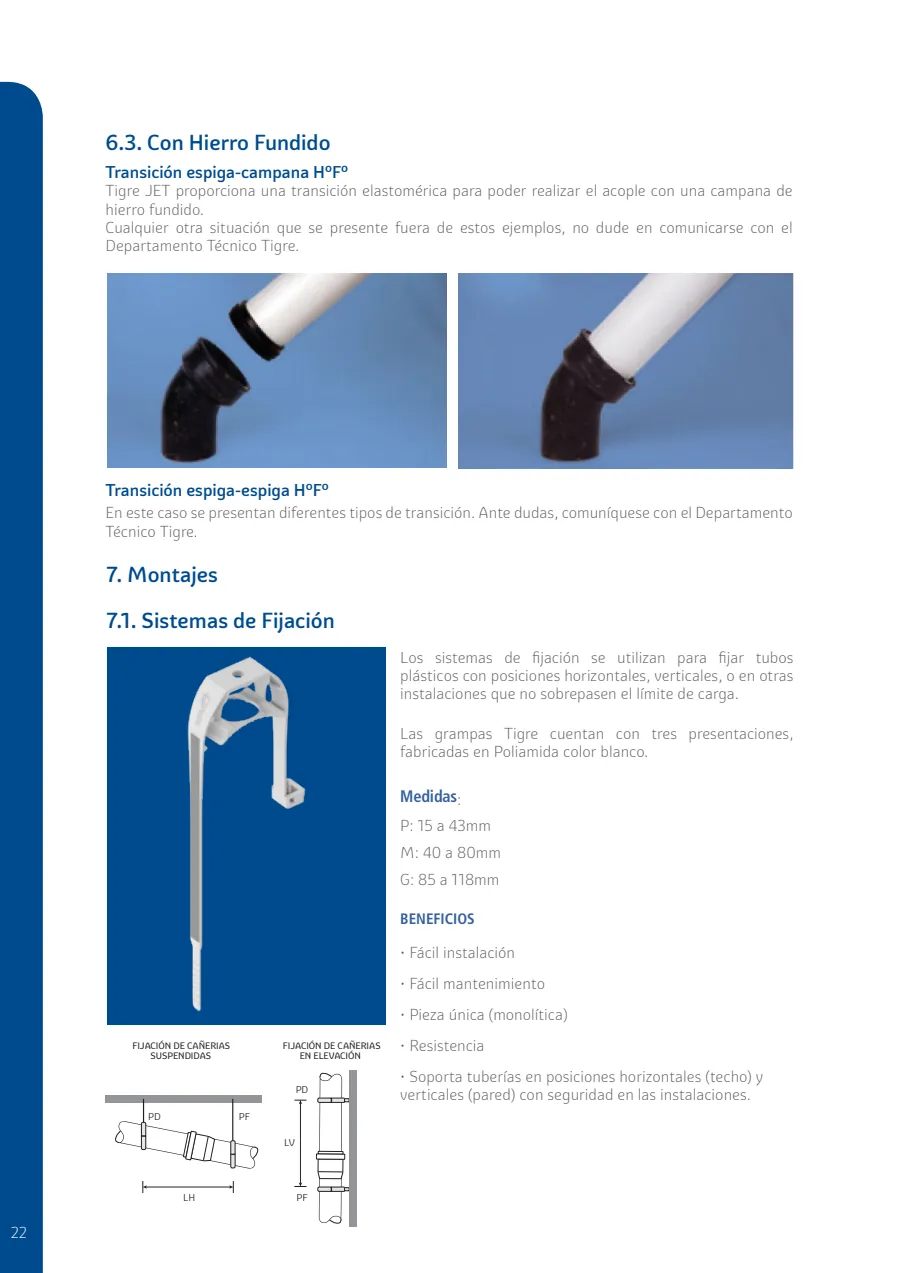

6.3. Con Hierro Fundido

Transición espiga-campana HºFº Tigre JET proporciona una transición elastomérica para poder realizar el acople con una campana de hierro fundido. Cualquier otra situación que se presente fuera de estos ejemplos, no dude en comunicarse con el Departamento Técnico Tigre.

Transición espiga-espiga HºFº En este caso se presentan diferentes tipos de transición. Ante dudas, comuníquese con el Departamento Técnico Tigre.

7. Montajes

7.1. Sistemas de Fijación

Los sistemas de fijación se utilizan para fijar tubos plásticos con posiciones horizontales, verticales, o en otras instalaciones que no sobrepasen el límite de carga.

Las grampas Tigre cuentan con tres presentaciones, fabricadas en Poliamida color blanco.

Medidas : P: 15 a 43mm M: 40 a 80mm G: 85 a 118mm

BENEFICIOS

• Fácil instalación
• Fácil mantenimiento
• Pieza única (monolítica)
• Resistencia

FIJACIÓN DE CAÑERIAS FIJACIÓN DE CAÑERIAS SUSPENDIDAS EN ELEVACIÓN

• Soporta tuberías en posiciones horizontales (techo) y

PD verticales (pared) con seguridad en las instalaciones. PD PF LV

LH PF

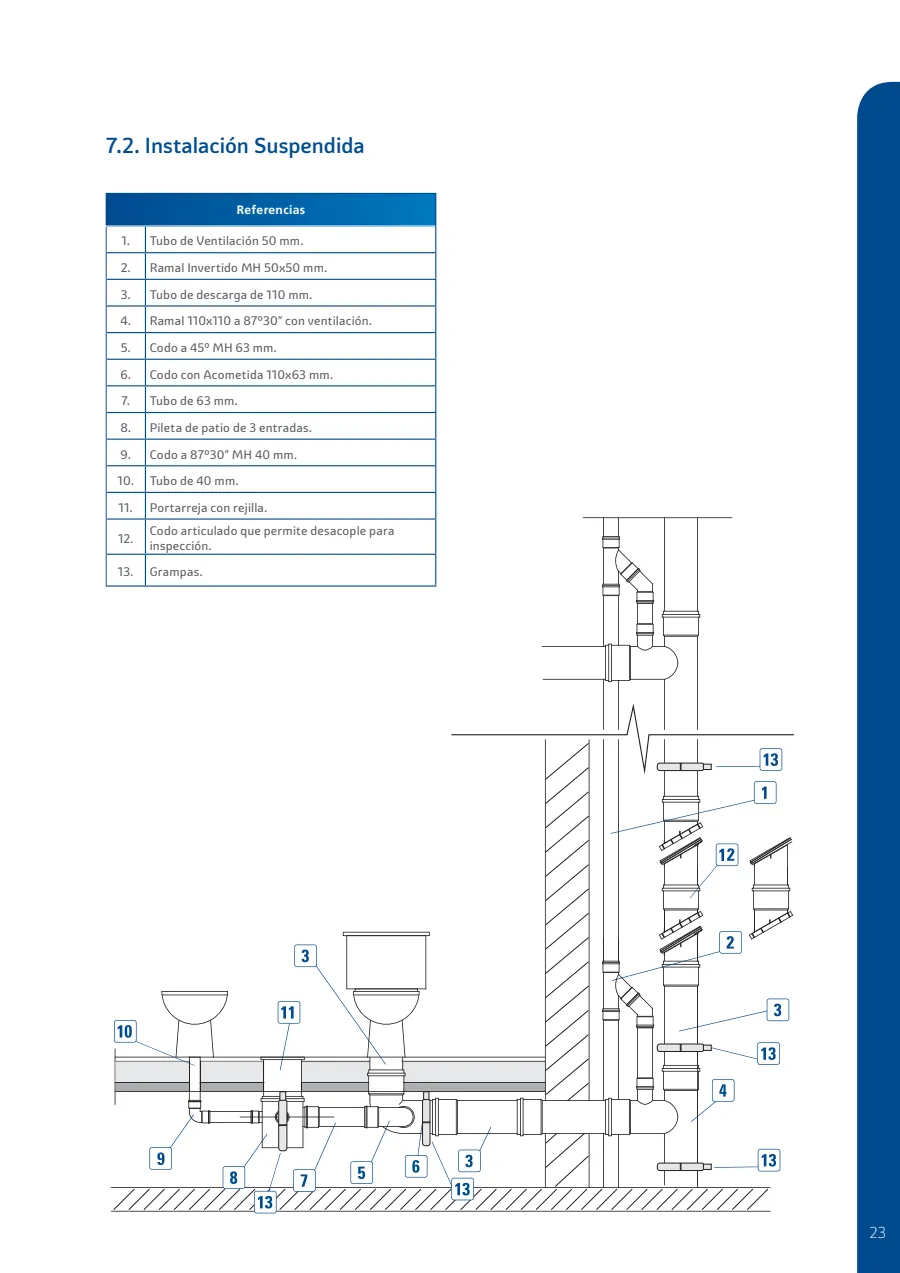

7.2. Instalación Suspendida

Referencias

1. Tubo de Ventilación 50 mm. 2. Ramal Invertido MH 50x50 mm. 3. Tubo de descarga de 110 mm. 4. Ramal 110x110 a 87º30” con ventilación. 5. Codo a 45º MH 63 mm. 6. Codo con Acometida 110x63 mm. 7. Tubo de 63 mm. 8. Pileta de patio de 3 entradas. 9. Codo a 87º30” MH 40 mm. 10. Tubo de 40 mm. 11. Portarreja con rejilla. Codo articulado que permite desacople para 12. inspección. 13. Grampas.

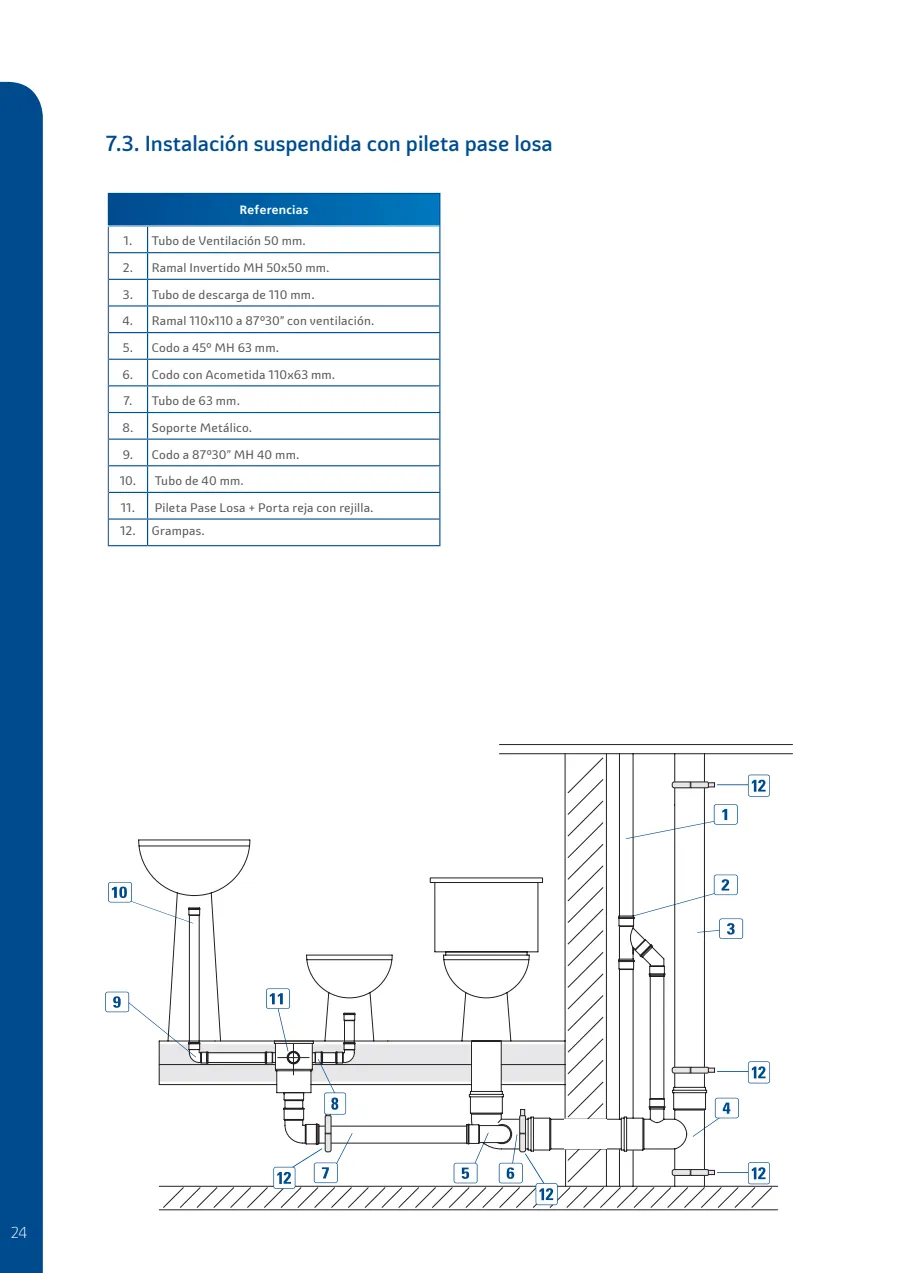

7.3. Instalación suspendida con pileta pase losa

Referencias

1. Tubo de Ventilación 50 mm. 2. Ramal Invertido MH 50x50 mm. 3. Tubo de descarga de 110 mm. 4. Ramal 110x110 a 87º30” con ventilación. 5. Codo a 45º MH 63 mm. 6. Codo con Acometida 110x63 mm. 7. Tubo de 63 mm. 8. Soporte Metálico. 9. Codo a 87º30” MH 40 mm. 10. Tubo de 40 mm. 11. Pileta Pase Losa + Porta reja con rejilla. 12. Grampas.

Consejos Tigre

1. Pendientes

1.1. Cañerías Horizontales

Las cañerías trabajan sin presión ni succión. La velocidad es en función de la pendiente y la sección dependerá del caudal. Para desagües cloacales, las distintas reglamentaciones vigentes limitan las pendientes a valores entre 1,5 al 2,5% debido a tener superficies totalmente lisas, que impiden incrustaciones.

1.2. Cañerías Verticales

Las cañerías se calculan como máximo llenas a un tercio de la sección. Esto se debe a que el líquido descarga roza casi en forma helicoidal las paredes del tubo, no siendo así en el caso de los sólidos que se realiza en caída libre.

1.3. Desagües Pluviales

Para el cálculo de desagües pluviales en edificios y viviendas es recomendable considerar la precipitación máxima para una hora con período de retorno de 100 años. En las tablas siguientes se listan como referencia dichos datos para regiones y localidades de nuestro país.

ARGENTINA OTROS PAÍSES

Ciudades mm Ciudades mm

Azul 100 Los Angeles, EEUU 51 Buenos Aires, Aeroparque 92 Miami, EEUU 127 Buenos Aires, Villa Ortúzar 66 Porto Alegre, Brasil 95 Catamarca 80 Punta Arenas, Chile 16 Charcas de Coria (Mendoza) 138 Santiago, Chile 29 Chamical 180 A falta de datos locales, recomendamos considerar: Iguazú 124 80 mm/h en zonas de precipitaciones de intensidad moderada, 120 mm/h en zonas de tormentas y 160 mm/h Mendoza 124 en zonas de tormentas de muy alta intensidad. San Luis 94 Posadas 113

2. Dimensionamientos

En la tabla A y B se observan los caudales mínimos y máximos para tuberías verticales y horizontales, así como también las superficies de desagüe que resultan para precipitaciones de diseño en intervalos de 20 mm/h.

De esta manera, se puede seleccionar la tubería en función del caudal requerido como, en forma simplificada, seleccionarla en función de la superficie a desaguar.

2.1. Dimensionamiento de la tubería a partir de la superficie de desagüe:

El caudal de diseño (l/s) para una superficie se obtiene multiplicando la superficie de desagüe en proyección horizontal (en m2) por el caudal dado por la precipitación de diseño (en mm/h), dividiendo por 3600.

Ejemplo: En un sector de cubierta de 450 m2 de superficie en proyección horizontal, en la zona costera de la ciudad de Buenos Aires. Precipitación de diseño (Buenos Aires, Aeroparque): 92 mm.

2.2. Dimensionamiento de la tubería a partir del caudal:

Seleccionamos el ingreso en la tabla por la columna que corresponde a la precipitación de diseño (para 92 mm/h redondeamos 100 mm/h) En tuberías verticales un tubo de 110 mm que permite desaguar una superficie de 468 m2. En tuberías horizontales un tubo de 110 mm con una pendiente de 2.5% permite desaguar 463 m2.

92mm/h x 450m 2

Caudal: = 11,5 l/s

3600 s/h

Seleccionamos, ingresando en tabla por columna de caudal:

En tuberías verticales un tubo de 110 mm (13, 0 l/s). En tuberías horizontales un tubo de 110 mm con una pendiente de 2% (11,5 l/s) o más.

Tablas de Pendientes y Superficies de desagües para sistemas ventilados trabajando por gravedad a máxima velocidad.

TABLA A

Cañerías Verticales (Caños de Lluvia)

Precipitación de diseño mm/h

DN Caudal l/s 20 40 60 80 100 120 140 160 180 200

Superficie de Desagüe, m2

50 1,5 268 134 89 67 54 45 38 34 30 27 63 2,9 518 259 173 129 104 86 74 65 58 52 110 13,0 2342 1171 781 586 468 390 335 293 260 234 160 35,4 6369 3185 2123 1592 1274 1062 910 796 708 637

Tabla de Separación entre Soportes (s) en cm, según temperatura crítica, para una deflexión máxima de 0,13% de la luz, en tubos de PVC y 3,2 mm de espesor.

TABLA B

Cañerías Horizontales (Conductales)

Precipitación de diseño mm/h

DN vel. m/s Caudal l/s 20 40 60 80 100 120 140 160 180 200

Superficie de Desagüe, m2

50 0,7 1,1 205 103 68 51 41 34 29 26 23 23 63 0,8 2,2 396 198 132 99 79 66 57 50 44 44 1,5% 1:67 110 1,2 10,0 1793 896 598 448 359 299 256 224 199 199 160 1,5 27,1 4879 2438 1625 1219 975 813 697 610 542 542 50 0,8 1,3 238 119 79 59 48 40 34 30 26 26 63 1,0 2,5 457 229 152 114 91 76 65 57 51 51 2,0% 1:50 110 1,4 11,5 2070 1035 690 518 414 345 296 259 230 230 160 1,8 31,3 5630 2815 1877 1408 1126 938 804 704 626 626 50 0,9 1,5 265 132 88 66 53 44 38 33 29 29 63 1,1 2,8 511 256 170 128 102 85 73 64 57 57 2,5% 1:40 110 1,5 12,9 2315 1157 772 579 463 386 331 289 257 257 160 2,0 35,0 6295 3147 2098 1574 1259 1049 899 787 699 699 50 1,0 1,6 90 145 97 72 58 48 41 36 32 32 63 1,2 3,1 562 281 187 140 112 94 80 70 62 62 3,0% 1:33 110 1,7 14,1 2536 1268 845 634 507 423 362 317 282 282 160 2,2 38,3 6869 3448 2299 1724 1379 1149 985 862 766 766 50 1,1 1,7 313 157 104 78 63 52 45 39 35 35 63 1,3 3,4 607 303 202 152 121 101 87 76 67 67 3,5% 1:29 110 1,8 15,2 2740 1370 913 685 548 457 391 342 304 304 160 2,3 41,4 7447 3723 2482 1862 1489 1241 1064 931 827 827 50 1,1 1,9 335 167 112 84 67 56 48 42 37 37 63 1,3 3,6 648 324 216 162 130 108 93 81 72 72 4,0% 1:25 110 1,9 16,3 2929 1464 976 732 586 488 418 366 325 325 160 2,5 44,2 7961 3981 2654 1990 1592 1327 1137 995 885 885 50 1,2 2,0 356 178 119 89 71 59 51 45 40 40 63 1,4 3,8 688 344 229 172 138 115 98 86 76 76 4,5% 1:22 110 2,1 17,3 3107 1553 1036 777 621 518 444 388 345 345 160 2,6 46,9 8444 4222 2815 2111 1689 1407 1206 1055 938 938 50 1,3 2,1 374 187 125 94 75 62 53 47 42 42 63 1,5 4,0 724 362 241 181 145 121 103 90 80 80 5,0% 1:20 110 2,2 18,2 3274 1637 1091 819 655 546 468 409 364 364 160 2,8 49,5 8901 4451 2967 2225 1780 1484 1272 1113 989 989

Caudales y velocidades calculados a partir de la fórmula de Manning para cañerías de rugosidad 0,010 conduciendo agua a temperatura ambiente en régimen de canal abierto. Para tendidos cloacales domiciliarios e industriales considerar la cañería trabajando a un 50% de capacidad (multiplicar por 0,5 los caudales indicados en tabla).

Certificado de garantía

Tigre garantiza la durabilidad de sus productos desde su instalación y emite un certificado de garantía. Los sistemas Tigre han sido fabricados con tecnología de última generación y materia prima virgen de altísima calidad. Esto le asegura una prolongada resistencia de la instalación realizada, a través de su certificado de garantía.

Servicio Postventa

Al solicitar el servicio de postventa, la instalación debe cumplir con los siguientes requisitos: Estar completamente a la vista. Estar nivelada y amurada. Estar engrapada.

Prueba hidráulica

Las instalaciones son sometidas a una presión hidrostática constante de 15 kg/cm2 durante 30 minutos y 10 kg/cm2 en caso de una instalación de Fusión fría.

Requisitos para instalaciones

Al solicitar el servicio de postventa, la instalación debe cumplir con los siguientes requisitos: Completamente a la vista y nivelada. Amurada. Engrapada.

Prueba de estanqueidad

La instalación será sometida a una carga hidráulica mínima de 0,20 m sobre el nivel del piso terminado durante 30 minutos. Es necesario la provisión de agua y una capacidad de desagote de aproximadamente 10 litros de agua por cada metro del tubo de 110 mm existente en la instalación.

JE-TUBO CLOACAL INSONORO 1 1 1 0 7 10 9 1 1 0 x 1 m e s p 2 , 5 1 1 1 0 7 0 9 5 1 1 0 x 2 m e s p . 2 , 5

Ver precios de Tubo Cloacal Tigre JE →

JE-TUBO CLOACAL

Ver precios de Tubo Cloacal Tigre JE →

JE-CODO 45º M-H

Ver precios de Codo Desagüe Tigre JE →

JE-CODO 45º H-H

Ver precios de Codo Desagüe Tigre JE →

JE-CODO 87º 30’ M-H

Ver precios de Codo Desagüe Tigre JE →

JE-CODO 87º 30’ H-H

Ver precios de Codo Desagüe Tigre JE →

JE-CODO 87º H-H CORTO

Ver precios de Codo Corto HH Corta Tigre JE →

JE-CODO 90º H-H REFORZADO

Ver precios de Codo Diam HH Tigre JE →

JE-CODO 90º M-H REFORZADO

Ver precios de Codo Diam MH Tigre JE →

JE-CODO 45º M-H REFORZADO

Ver precios de Codo Diam MH Tigre JE →

JE-CODO 87º 30’ C/2 ACOMETIDAS M-H

Ver precios de Codo Acometidas Tigre JE →

JE-CODO 87º 30’ C/3 ACOMETIDAS M-H

Ver precios de Codo Acometidas Tigre JE →

JE-CODO 87º 30’ C/BASE H-H

Ver precios de Codo Base Tigre JE →

JE-CODO POLIANG. 0 A 45º M-H

Ver precios de Codo Poliangular Tigre JE →

JE-CURVA 87º 30’ M-H

Ver precios de Curva Desagüe Tigre JE →

JE-CURVA 87º 30’ M-H

Ver precios de Curva Base Tigre JE →

JE-PUNTERA M-H

Ver precios de Puntera Desagüe Tigre JE →

JE-CUPLA H-H

Ver precios de Cupla Desagüe Tigre JE →

JE-CUPLA CORREDIZA H-H

Ver precios de Cupla Corrediza Tigre JE →

JE-RAMAL 87º 30’ M-H

Ver precios de Ramal Desagüe Tigre JE →

JE-RAMAL 45º C/REDUCCIÓN H-H

Ver precios de Ramal Reducción Tigre JE →

JE-RAMAL 87º 30’ H-H

Ver precios de Ramal Desagüe Tigre JE →

JE-RAMAL 87º 30’ C/ VENTILACIÓN M-H

Ver precios de Ramal Ventilación Tigre JE →

JE-RAMAL DOBLE 87º 30’ M-H

Ver precios de Ramal Doble Tigre JE →

JE-RAMAL DOBLE 87º 30’ M-H C/VENT.

Ver precios de Ramal Doble Tigre JE →

JE-RAMAL INVERTIDO M-H

Ver precios de Ramal Invertido Tigre JE →

JE-RAMAL 87º ESQ C/VENT. M-H

Ver precios de Ramal ESQ Tigre JE →

JE-RAMAL 45º M-H

Ver precios de Ramal Desagüe Tigre JE →

JE-RAMAL 45º H-H

Ver precios de Ramal Desagüe Tigre JE →

JE-RAMAL 45º C/ REDUCCIÓN M-H

Ver precios de Ramal Reducción Tigre JE →

JE-RAMAL 87º 30’ C/ REDUCCIÓN M-H

Ver precios de Ramal Reducción Tigre JE →

JE-REDUCCIÓN EXCÉNTRICA M-H

Ver precios de Reducción Excéntrica Tigre JE →

JE-REDUCCIÓN TOPE M-H

Ver precios de Reducción Tope Tigre JE →

JE-CAÑO CÁMARA M-H

Ver precios de Cano Cámara Tigre JE →

JE-PILETA DE PATIO LISA

Ver precios de Pileta Patio Tigre JE →

JE-BOCA DE ACCESO VERTICAL

Ver precios de Boca Acceso Tigre JE →

JE-BOCA DE ACCESO HORIZONTAL

Ver precios de Boca Acceso Tigre JE →

JE-PILETA DE PATIO PASE LOSA

Ver precios de Pileta Patio Tigre JE →

JE-TAPA CIEGA INOX. MARCO OCULTO

Ver precios de Tapa Ciega Inox Tigre JE →

JE-PILETA DE PATIO GIRAFÁCIL

Ver precios de Pileta Patio Tigre JE →

JE-CESTO LIMPIEZA GIRAFÁCIL

JE-TAPA H

Ver precios de Tapa Desagüe Tigre JE →

JE-TAPÓN M

Ver precios de Tapon Desagüe Tigre JE →

JE-SIFÓN PILETA BAJA

Ver precios de Sifón Pileta Baja Tigre JE →

JE-PILETA DE BALCÓN

Ver precios de Pileta Balcon Tigre JE →

JE-PILETA DE PATIO PERFORADA

Ver precios de Pileta Patio Baja Tigre JE →

JE-PORTARREJA CORTO-REJA INOX.

Ver precios de Portareja Corto Inox Corta Tigre JE →

JE-PORTARREJA LARGO-REJA INOX.

Ver precios de Portareja Largo Inox Larga Tigre JE →

JE-PORTARREJA REJA PLÁSTICA

JE-PORTARREJA REJA INOX.

JET- REJA TAPA GIRATORIA

JE-ADAPTADOR PARA INODORO

Ver precios de Adaptador Inodoro Tigre JE →

JE-ANILLO LABIO

ED-KIT CÁMARA DESENGRASADORA

ED-VÁLVULA ANTIRRETORNO

Ver precios de Válvula Antirretorno Ramat →

ED-CLAPETA METÁLICA PARA VÁLVULA

ED-PROLONGADOR PARA VÁLVULA

ED-ADAPT PARA SALIDA LAVARROPAS (RL)

Ver precios de Rejilla Lineal Inox Rejillas de Piso →

CM-CÁMARA MÚLTIPLE

CM-CÁMARA DESENGRASADORA

CM-PROLONGADOR CON ENTRADA

CM-PROLONGADOR PARA CAJA SIN ENTRADA

CM-TAPA CON PORTATAPA
