Sistemas de conexión roscada y por compresión FICHA TÉCNICA

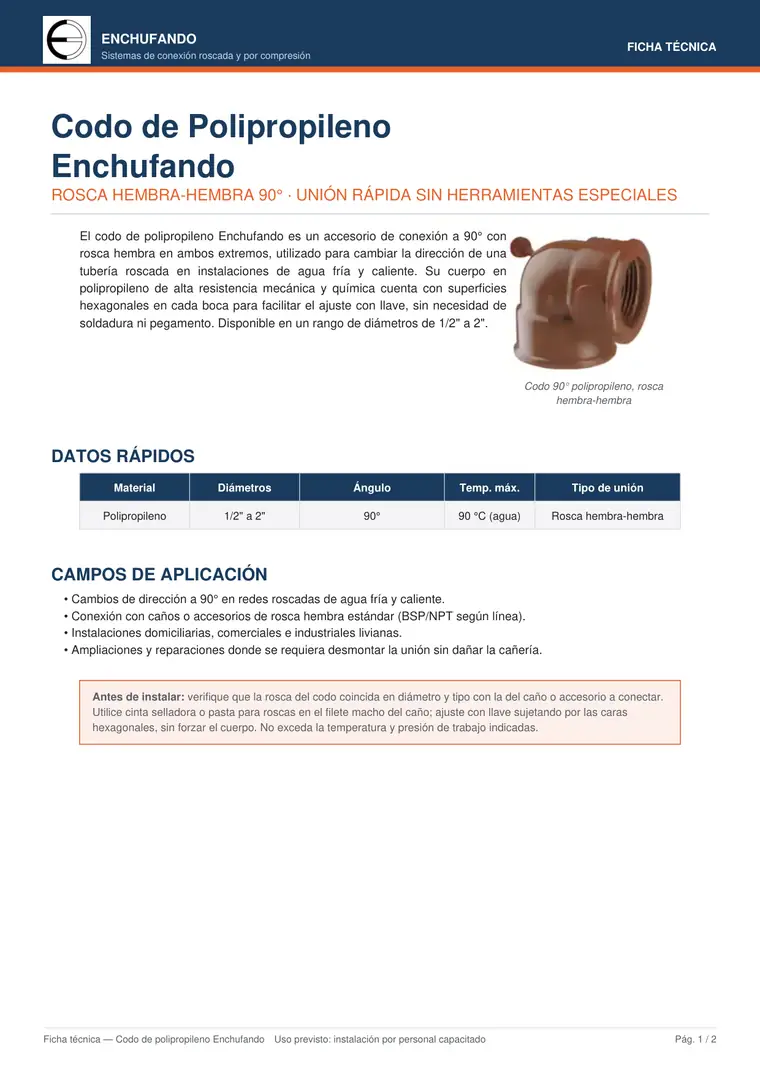

Ficha técnica — Codo de polipropileno Enchufando Pág. 1 / 2 Uso previsto: instalación por personal capacitado

Codo de Polipropileno Enchufando ROSCA HEMBRA-HEMBRA 90° · UNIÓN RÁPIDA SIN HERRAMIENTAS ESPECIALES

El codo de polipropileno Enchufando es un accesorio de conexión a 90° con rosca hembra en ambos extremos, utilizado para cambiar la dirección de una tubería roscada en instalaciones de agua fría y caliente. Su cuerpo en polipropileno de alta resistencia mecánica y química cuenta con superficies hexagonales en cada boca para facilitar el ajuste con llave, sin necesidad de soldadura ni pegamento. Disponible en un rango de diámetros de 1/2" a 2".

Codo 90° polipropileno, rosca

hembra-hembra

DATOS RÁPIDOS

Material Diámetros Ángulo Temp. máx. Tipo de unión

Polipropileno 1/2" a 2" 90° 90 °C (agua) Rosca hembra-hembra

CAMPOS DE APLICACIÓN

• Cambios de dirección a 90° en redes roscadas de agua fría y caliente. • Conexión con caños o accesorios de rosca hembra estándar (BSP/NPT según línea). • Instalaciones domiciliarias, comerciales e industriales livianas. • Ampliaciones y reparaciones donde se requiera desmontar la unión sin dañar la cañería.

Antes de instalar: verifique que la rosca del codo coincida en diámetro y tipo con la del caño o accesorio a conectar. Utilice cinta selladora o pasta para roscas en el filete macho del caño; ajuste con llave sujetando por las caras hexagonales, sin forzar el cuerpo. No exceda la temperatura y presión de trabajo indicadas.

ENCHUFANDO

Sistemas de conexión roscada y por compresión INSTALACIÓN

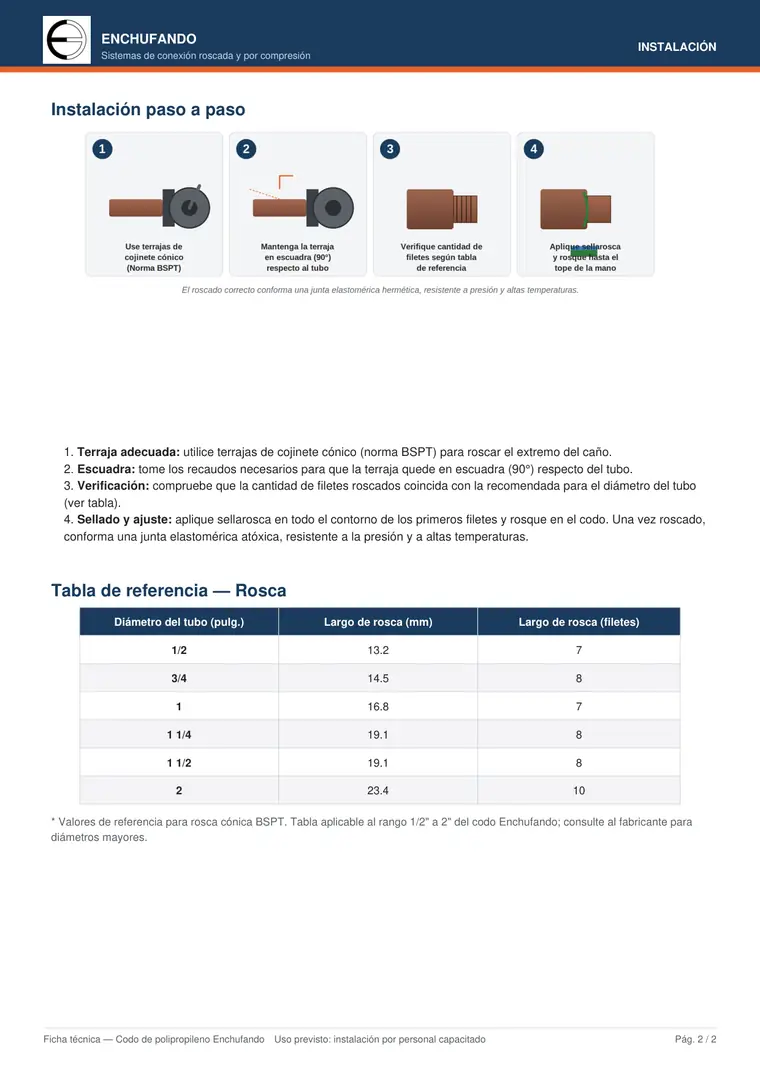

Ficha técnica — Codo de polipropileno Enchufando Pág. 2 / 2 Uso previsto: instalación por personal capacitado

Instalación paso a paso

1. Terraja adecuada: utilice terrajas de cojinete cónico (norma BSPT) para roscar el extremo del caño. 2. Escuadra: tome los recaudos necesarios para que la terraja quede en escuadra (90°) respecto del tubo. 3. Verificación: compruebe que la cantidad de filetes roscados coincida con la recomendada para el diámetro del tubo (ver tabla). 4. Sellado y ajuste: aplique sellarosca en todo el contorno de los primeros filetes y rosque en el codo. Una vez roscado, conforma una junta elastomérica atóxica, resistente a la presión y a altas temperaturas.

Tabla de referencia — Rosca

Diámetro del tubo (pulg.) Largo de rosca (mm) Largo de rosca (filetes)

1/2 13.2 7

3/4 14.5 8

1 16.8 7

1 1/4 19.1 8

1 1/2 19.1 8

2 23.4 10

* Valores de referencia para rosca cónica BSPT. Tabla aplicable al rango 1/2" a 2" del codo Enchufando; consulte al fabricante para diámetros mayores.
