ENCHUFANDO Sistemas de conexión roscada y por compresión FICHA TÉCNICA

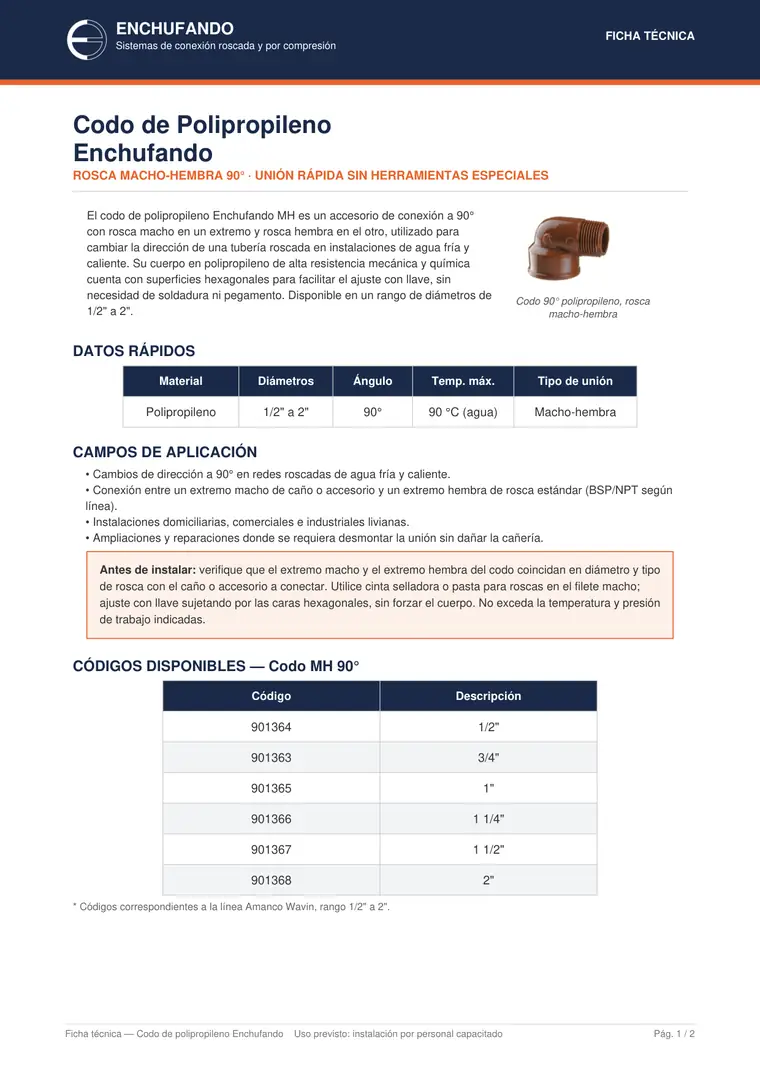

Ficha técnica — Codo de polipropileno Enchufando Uso previsto: instalación por personal capacitado Pág. 1 / 2

Codo de Polipropileno Enchufando

ROSCA MACHO-HEMBRA 90° · UNIÓN RÁPIDA SIN HERRAMIENTAS ESPECIALES

El codo de polipropileno Enchufando MH es un accesorio de conexión a 90° con rosca macho en un extremo y rosca hembra en el otro, utilizado para cambiar la dirección de una tubería roscada en instalaciones de agua fría y caliente. Su cuerpo en polipropileno de alta resistencia mecánica y química cuenta con superficies hexagonales para facilitar el ajuste con llave, sin necesidad de soldadura ni pegamento. Disponible en un rango de diámetros de 1/2" a 2".

Codo 90° polipropileno, rosca

macho-hembra

DATOS RÁPIDOS

Material Diámetros Ángulo Temp. máx. Tipo de unión

Polipropileno 1/2" a 2" 90° 90 °C (agua) Macho-hembra

CAMPOS DE APLICACIÓN

• Cambios de dirección a 90° en redes roscadas de agua fría y caliente. • Conexión entre un extremo macho de caño o accesorio y un extremo hembra de rosca estándar (BSP/NPT según línea). • Instalaciones domiciliarias, comerciales e industriales livianas. • Ampliaciones y reparaciones donde se requiera desmontar la unión sin dañar la cañería.

Antes de instalar: verifique que el extremo macho y el extremo hembra del codo coincidan en diámetro y tipo de rosca con el caño o accesorio a conectar. Utilice cinta selladora o pasta para roscas en el filete macho; ajuste con llave sujetando por las caras hexagonales, sin forzar el cuerpo. No exceda la temperatura y presión de trabajo indicadas.

CÓDIGOS DISPONIBLES — Codo MH 90°

Código Descripción

901364 1/2"

901363 3/4"

901365 1"

901366 1 1/4"

901367 1 1/2"

901368 2"

* Códigos correspondientes a la línea Amanco Wavin, rango 1/2" a 2".

ENCHUFANDO Sistemas de conexión roscada y por compresión FICHA TÉCNICA

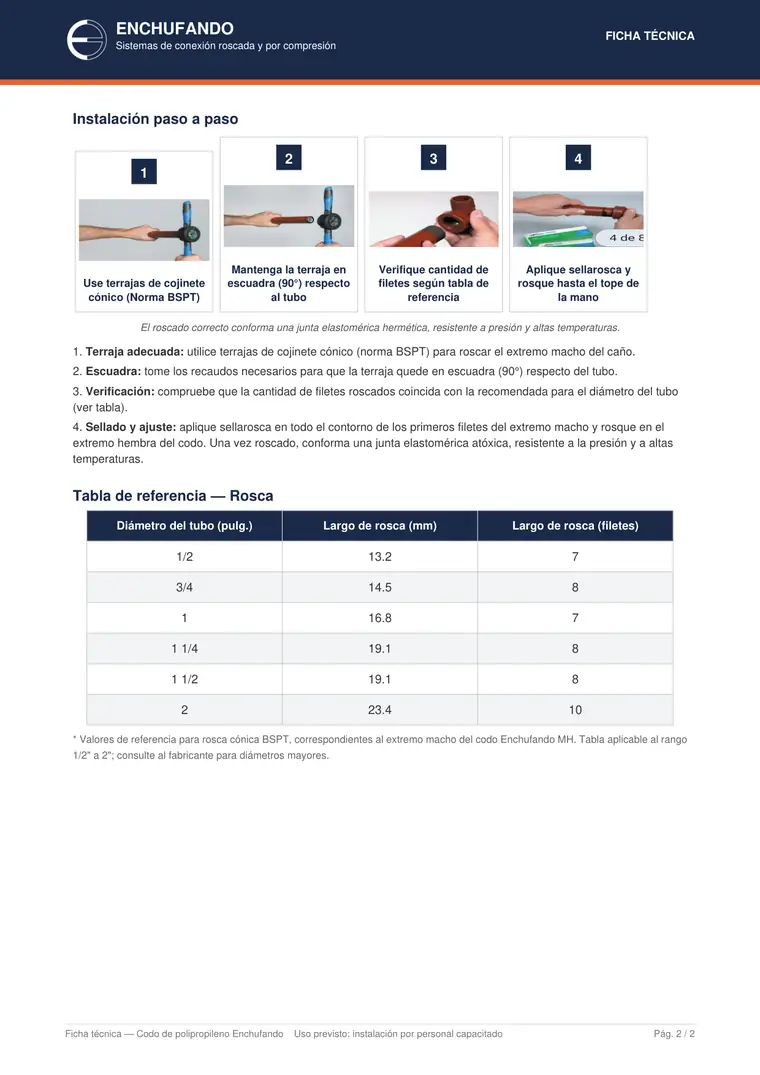

Ficha técnica — Codo de polipropileno Enchufando Uso previsto: instalación por personal capacitado Pág. 2 / 2

Instalación paso a paso

1

Use terrajas de cojinete

cónico (Norma BSPT)

2

Mantenga la terraja en escuadra (90°) respecto

al tubo

3

Verifique cantidad de filetes según tabla de

referencia

4

Aplique sellarosca y rosque hasta el tope de

la mano

El roscado correcto conforma una junta elastomérica hermética, resistente a presión y altas temperaturas.

1. Terraja adecuada: utilice terrajas de cojinete cónico (norma BSPT) para roscar el extremo macho del caño.

2. Escuadra: tome los recaudos necesarios para que la terraja quede en escuadra (90°) respecto del tubo.

3. Verificación: compruebe que la cantidad de filetes roscados coincida con la recomendada para el diámetro del tubo (ver tabla).

4. Sellado y ajuste: aplique sellarosca en todo el contorno de los primeros filetes del extremo macho y rosque en el extremo hembra del codo. Una vez roscado, conforma una junta elastomérica atóxica, resistente a la presión y a altas temperaturas.

Tabla de referencia — Rosca

Diámetro del tubo (pulg.) Largo de rosca (mm) Largo de rosca (filetes)

1/2 13.2 7

3/4 14.5 8

1 16.8 7

1 1/4 19.1 8

1 1/2 19.1 8

2 23.4 10

* Valores de referencia para rosca cónica BSPT, correspondientes al extremo macho del codo Enchufando MH. Tabla aplicable al rango

1/2" a 2"; consulte al fabricante para diámetros mayores.
