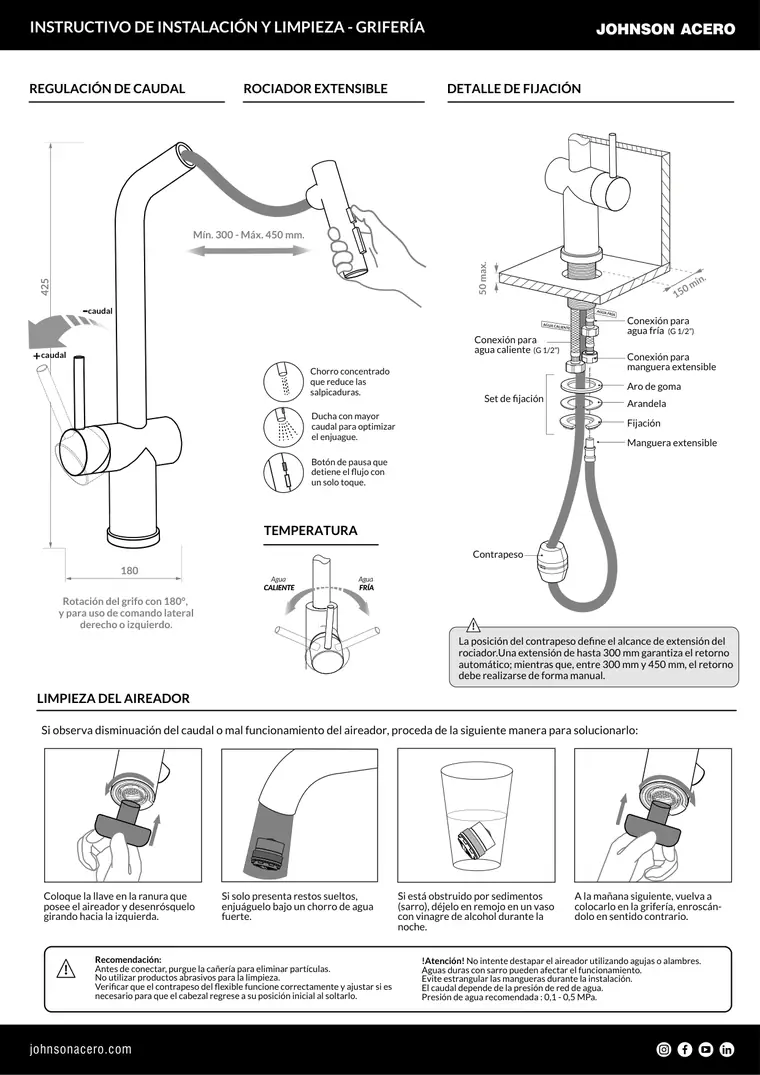

INSTRUCTIVO DE INSTALACIÓN Y LIMPIEZA - GRIFERÍA

johnsonacero.com

REGULACIÓN DE CAUDAL

LIMPIEZA DEL AIREADOR

Recomendación: Antes de conectar, purgue la cañería para eliminar partículas. No utilizar productos abrasivos para la limpieza. Verificar que el contrapeso del flexible funcione correctamente y ajustar si es necesario para que el cabezal regrese a su posición inicial al soltarlo.

!Atención! No intente destapar el aireador utilizando agujas o alambres. Aguas duras con sarro pueden afectar el funcionamiento. Evite estrangular las mangueras durante la instalación. El caudal depende de la presión de red de agua. Presión de agua recomendada : 0,1 - 0,5 MPa.

Si observa disminuación del caudal o mal funcionamiento del aireador, proceda de la siguiente manera para solucionarlo:

TEMPERATURA

ROCIADOR EXTENSIBLE DETALLE DE FIJACIÓN

Si solo presenta restos sueltos, enjuáguelo bajo un chorro de agua fuerte.

Coloque la llave en la ranura que posee el aireador y desenrósquelo girando hacia la izquierda.

Si está obstruido por sedimentos (sarro), déjelo en remojo en un vaso con vinagre de alcohol durante la noche.

A la mañana siguiente, vuelva a colocarlo en la grifería, enroscán- dolo en sentido contrario.

Agua CALIENTE

Agua FRÍA Agua CALIENTE

Agua FRÍA

Conexión para agua fría

(G 1/2”)

(G 1/2”) Conexión para agua caliente

Set de fijación

Conexión para manguera extensible

Manguera extensible

Contrapeso

Aro de goma

Arandela

Fijación

Mín. 300 - Máx. 450 mm.

Chorro concentrado que reduce las salpicaduras.

Botón de pausa que detiene el flujo con un solo toque.

Ducha con mayor caudal para optimizar el enjuague.

180

Rotación del grifo con 180°, y para uso de comando lateral

derecho o izquierdo.

caudal +

La posición del contrapeso define el alcance de extensión del rociador.Una extensión de hasta 300 mm garantiza el retorno automático; mientras que, entre 300 mm y 450 mm, el retorno debe realizarse de forma manual.

-caudal -
