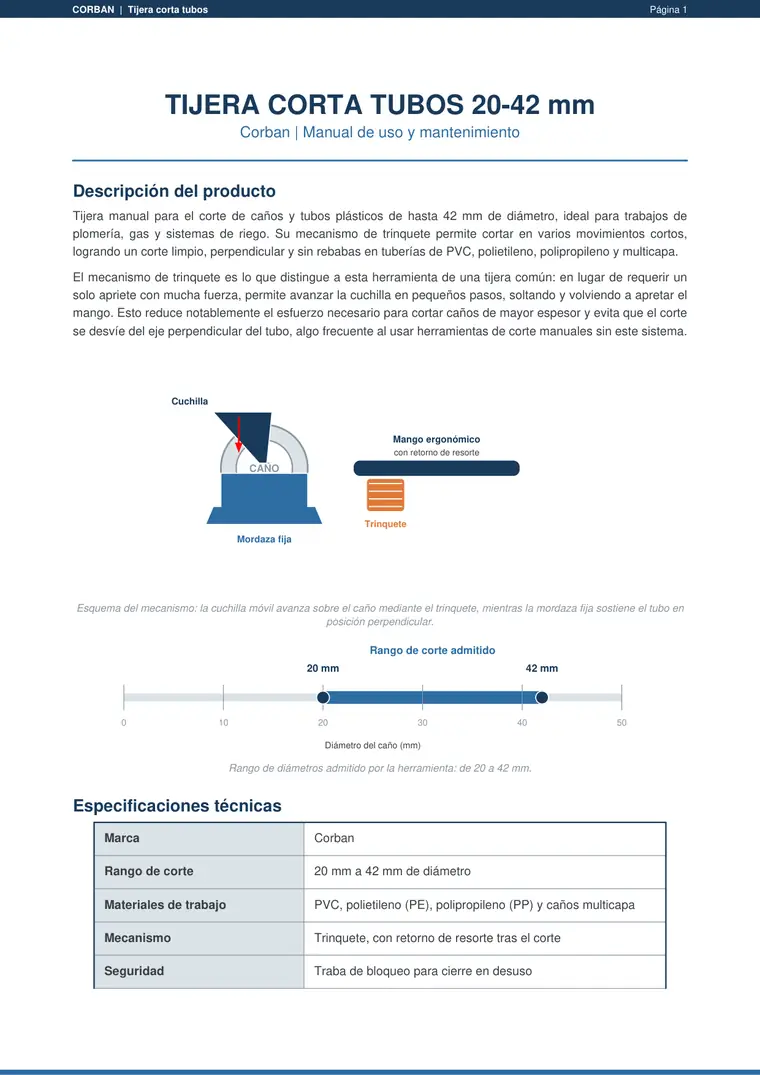

CORBAN | Tijera corta tubos Página 1

TIJERA CORTA TUBOS 20-42 mm

Corban | Manual de uso y mantenimiento

Descripción del producto

Tijera manual para el corte de caños y tubos plásticos de hasta 42 mm de diámetro, ideal para trabajos de plomería, gas y sistemas de riego. Su mecanismo de trinquete permite cortar en varios movimientos cortos, logrando un corte limpio, perpendicular y sin rebabas en tuberías de PVC, polietileno, polipropileno y multicapa.

El mecanismo de trinquete es lo que distingue a esta herramienta de una tijera común: en lugar de requerir un solo apriete con mucha fuerza, permite avanzar la cuchilla en pequeños pasos, soltando y volviendo a apretar el mango. Esto reduce notablemente el esfuerzo necesario para cortar caños de mayor espesor y evita que el corte se desvíe del eje perpendicular del tubo, algo frecuente al usar herramientas de corte manuales sin este sistema.

CAÑO

20-42 mm

Cuchilla

Mordaza fija

Trinquete

Mango ergonómico

con retorno de resorte

Esquema del mecanismo: la cuchilla móvil avanza sobre el caño mediante el trinquete, mientras la mordaza fija sostiene el tubo en

posición perpendicular.

0 10 20 30 40 50

20 mm 42 mm

Rango de corte admitido

Diámetro del caño (mm)

Rango de diámetros admitido por la herramienta: de 20 a 42 mm.

Especificaciones técnicas

Marca Corban

Rango de corte 20 mm a 42 mm de diámetro

Materiales de trabajo PVC, polietileno (PE), polipropileno (PP) y caños multicapa

Mecanismo Trinquete, con retorno de resorte tras el corte

Seguridad Traba de bloqueo para cierre en desuso

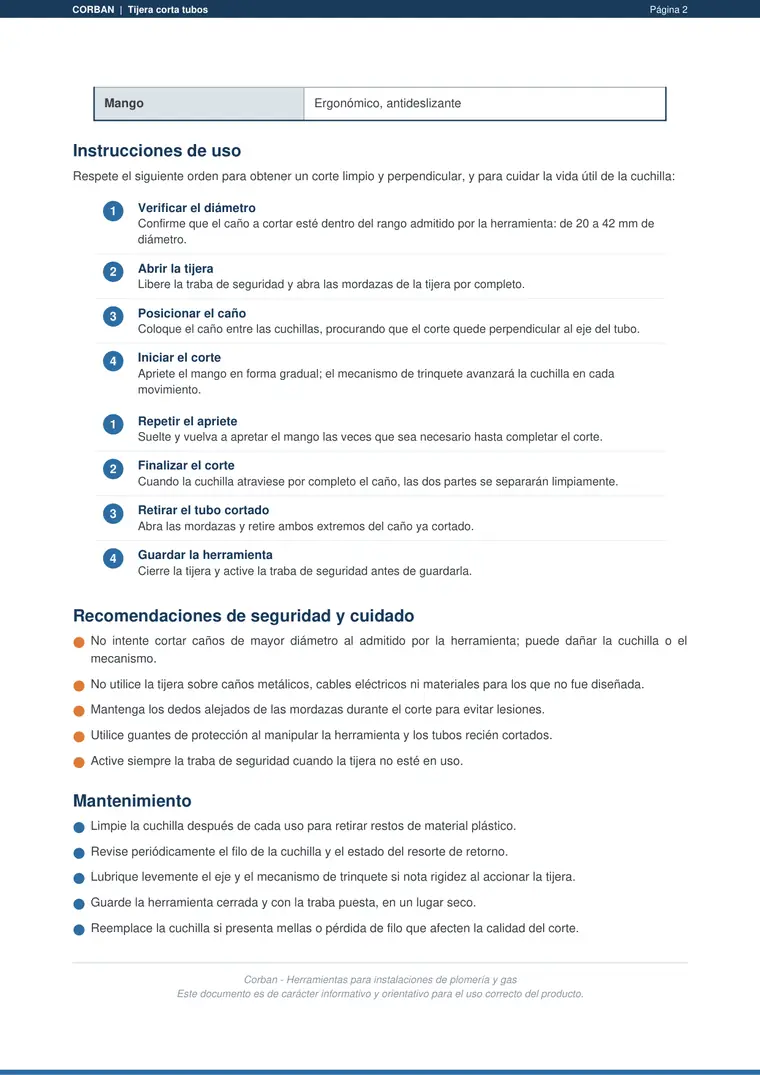

CORBAN | Tijera corta tubos Página 2

Mango Ergonómico, antideslizante

Instrucciones de uso

Respete el siguiente orden para obtener un corte limpio y perpendicular, y para cuidar la vida útil de la cuchilla:

1 Verificar el diámetro Confirme que el caño a cortar esté dentro del rango admitido por la herramienta: de 20 a 42 mm de diámetro.

2 Abrir la tijera Libere la traba de seguridad y abra las mordazas de la tijera por completo.

3 Posicionar el caño Coloque el caño entre las cuchillas, procurando que el corte quede perpendicular al eje del tubo.

4 Iniciar el corte Apriete el mango en forma gradual; el mecanismo de trinquete avanzará la cuchilla en cada movimiento.

1 Repetir el apriete Suelte y vuelva a apretar el mango las veces que sea necesario hasta completar el corte.

2 Finalizar el corte Cuando la cuchilla atraviese por completo el caño, las dos partes se separarán limpiamente.

3 Retirar el tubo cortado Abra las mordazas y retire ambos extremos del caño ya cortado.

4 Guardar la herramienta Cierre la tijera y active la traba de seguridad antes de guardarla.

Recomendaciones de seguridad y cuidado

G No intente cortar caños de mayor diámetro al admitido por la herramienta; puede dañar la cuchilla o el

mecanismo.

G No utilice la tijera sobre caños metálicos, cables eléctricos ni materiales para los que no fue diseñada.

G Mantenga los dedos alejados de las mordazas durante el corte para evitar lesiones.

G Utilice guantes de protección al manipular la herramienta y los tubos recién cortados.

G Active siempre la traba de seguridad cuando la tijera no esté en uso.

Mantenimiento

G Limpie la cuchilla después de cada uso para retirar restos de material plástico.

G Revise periódicamente el filo de la cuchilla y el estado del resorte de retorno.

G Lubrique levemente el eje y el mecanismo de trinquete si nota rigidez al accionar la tijera.

G Guarde la herramienta cerrada y con la traba puesta, en un lugar seco.

G Reemplace la cuchilla si presenta mellas o pérdida de filo que afecten la calidad del corte.
