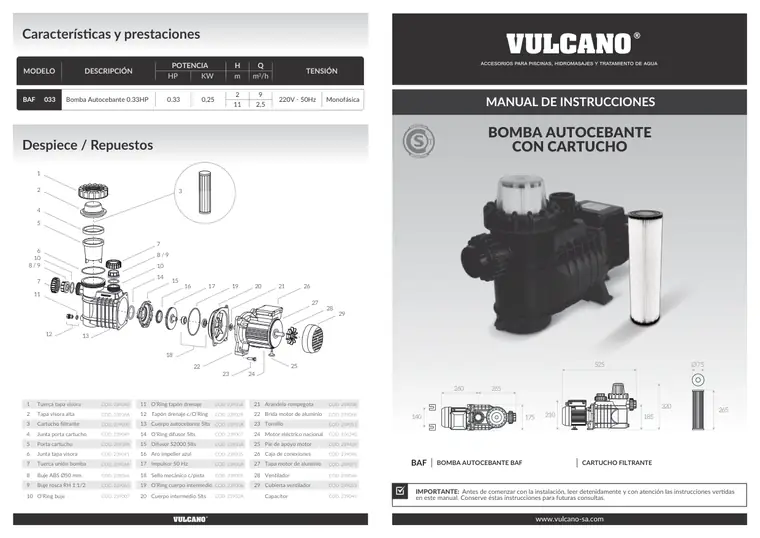

MANUAL DE INSTRUCCIONES

www.vulcano-sa.com

BAF

IMPORTANTE: Antes de comenzar con la instalación, leer detenidamente y con atención las instrucciones vertidas en este manual. Conserve éstas instrucciones para futuras consultas.

210

525

185

320

260

175 140

265

BOMBA AUTOCEBANTE

CON CARTUCHO

265

Ø 75

BOMBA AUTOCEBANTE BAF CARTUCHO FILTRANTE

2

11

9

2,5 BAF 033 Monofásica 220V - 50Hz 0,25 0.33 Bomba Autocebante 0.33HP

MODELO DESCRIPCIÓN TENSIÓN H Q POTENCIA HP KW m m3/h

Características y prestaciones

Despiece / Repuestos

1

2

4

5

7

8 / 9

10

6

7

8 / 9 10

13

22

18

25

12

11

14 15 16 17 19 20 21 26

23 24

28 27

29

3

1 Tuerca tapa visora

2 Tapa visora alta

3 Cartucho filtrante

4 Junta porta cartucho

5 Porta cartucho

COD. 239040

COD. 23938A

COD. 239030

COD. 239049

COD. 23939A

6 Junta tapa visora

7 Tuerca unión bomba

COD. 239041

COD. 239066

8 Buje ABS Ø50 mm.

9 Buje rosca RH 1 1/2

COD. 239064

COD. 239065

10 O’Ring buje COD. 239007

11 O’Ring tapón drenaje

12 Tapón drenaje c/O’Ring

13 Cuerpo autocebante 5lts

14 O’Ring difusor 5lts

15 Difusor S2000 5lts

COD. 239056

COD. 239029

COD. 23931A

COD. 239007

COD. 23933A

16 Aro impeller azul

17 Impulsor 50 Hz.

COD. 239035

COD. 23900A

18 Sello mecánico c/pista

19 O’Ring cuerpo intermedio

COD. 239009

COD. 239006

21 Arandela rompegota

22 Brida motor de aluminio

23 Tornillo

24 Motor eléctrico nacional

25 Pie de apoyo motor

COD. 239008

COD. 239068

COD. 239051

COD. 106240

COD. 23943K

26 Caja de conexiones

27 Tapa motor de aluminio

COD. 239048

COD. 239073

28 Ventilador

29 Cubierta ventilador

COD. 239046

COD. 239053

30 Capacitor COD. 239043 20 Cuerpo intermedio 5lts COD. 23932A

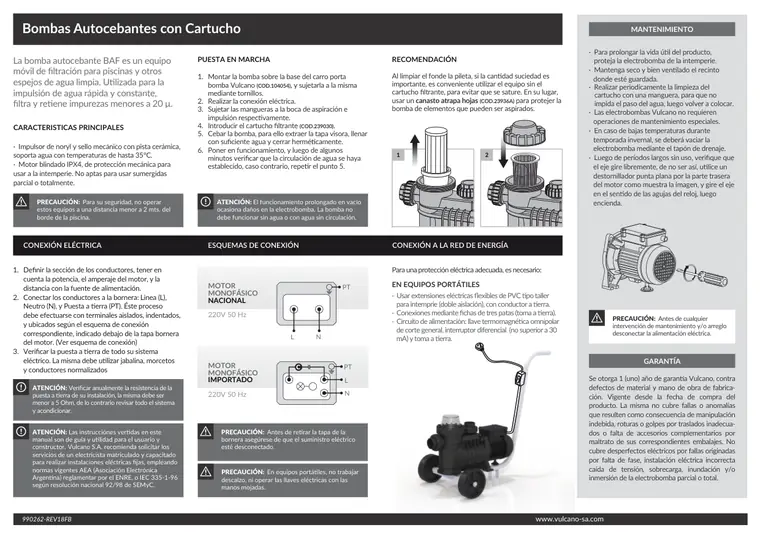

Bombas Autocebantes con Cartucho

990262-REV18FB

La bomba autocebante BAF es un equipo móvil de filtración para piscinas y otros espejos de agua limpia. Utilizada para la impulsión de agua rápida y constante, filtra y retiene impurezas menores a 20 µ.

CARACTERISTICAS PRINCIPALES

· Impulsor de noryl y sello mecánico con pista cerámica, soporta agua con temperaturas de hasta 35°C. · Motor blindado IPX4, de protección mecánica para usar a la intemperie. No aptas para usar sumergidas parcial o totalmente.

CONEXIÓN ELÉCTRICA ESQUEMAS DE CONEXIÓN CONEXIÓN A LA RED DE ENERGÍA

1. Definir la sección de los conductores, tener en cuenta la potencia, el amperaje del motor, y la distancia con la fuente de alimentación. 2. Conectar los conductores a la bornera: Linea (L), Neutro (N), y Puesta a tierra (PT). Éste proceso debe efectuarse con terminales aislados, indentados, y ubicados según el esquema de conexión correspondiente, indicado debajo de la tapa bornera del motor. (Ver esquema de conexión) 3. Verificar la puesta a tierra de todo su sistema eléctrico. La misma debe utilizar jabalina, morcetos y conductores normalizados

Para una protección eléctrica adecuada, es necesario:

EN EQUIPOS PORTÁTILES

· Usar extensiones eléctricas flexibles de PVC tipo taller para intemprie (doble aislación), con conductor a tierra. · Conexiones mediante fichas de tres patas (toma a tierra). · Circuito de alimentación: llave termomagnética omnipolar de corte general, interruptor diferencial (no superior a 30 mA) y toma a tierra.

Se otorga 1 (uno) año de garantía Vulcano, contra defectos de material y mano de obra de fabrica- ción. Vigente desde la fecha de compra del producto. La misma no cubre fallas o anomalías que resulten como consecuencia de manipulación indebida, roturas o golpes por traslados inadecua- dos o falta de accesorios complementarios por maltrato de sus correspondientes embalajes. No cubre desperfectos eléctricos por fallas originadas por falta de fase, instalación eléctrica incorrecta caída de tensión, sobrecarga, inundación y/o inmersión de la electrobomba parcial o total.

PRECAUCIÓN: Antes de retirar la tapa de la bornera asegúrese de que el suministro eléctrico esté desconectado.

PRECAUCIÓN: Para su seguridad, no operar estos equipos a una distancia menor a 2 mts. del borde de la piscina.

PRECAUCIÓN: En equipos portátiles, no trabajar descalzo, ni operar las llaves eléctricas con las manos mojadas.

ATENCIÓN: Las instrucciónes vertidas en este manual son de guía y utilidad para el usuario y constructor. Vulcano S.A. recomienda solicitar los servicios de un electricista matriculado y capacitado para realizar instalaciones eléctricas fijas, empleando normas vigentes AEA (Asociación Electrónica Argentina) reglamentar por el ENRE, o IEC 335-1-96 según resolución nacional 92/98 de SEMyC.

ATENCIÓN: El funcionamiento prolongado en vacío ocasiona daños en la electrobomba. La bomba no debe funcionar sin agua o con agua sin circulación.

ATENCIÓN: Verificar anualmente la resistencia de la puesta a tierra de su instalación, la misma debe ser menor a 5 Ohm, de lo contrario revisar todo el sistema y acondicionar.

MOTOR MONOFÁSICO IMPORTADO

220V 50 Hz

MOTOR MONOFÁSICO NACIONAL

220V 50 Hz

· Para prolongar la vida útil del producto, proteja la electrobomba de la intemperie. · Mantenga seco y bien ventilado el recinto donde esté guardada. · Realizar periodicamente la limpieza del cartucho con una manguera, para que no impida el paso del agua, luego volver a colocar. · Las electrobombas Vulcano no requieren operaciones de mantenimiento especiales. · En caso de bajas temperaturas durante temporada invernal, se deberá vaciar la electrobomba mediante el tapón de drenaje. · Luego de períodos largos sin uso, verifique que el eje gire libremente, de no ser así, utilice un destornillador punta plana por la parte trasera del motor como muestra la imagen, y gire el eje en el sentido de las agujas del reloj, luego encienda.

PRECAUCIÓN: Antes de cualquier intervención de mantenimiento y/o arreglo desconectar la alimentación eléctrica.

PUESTA EN MARCHA

1. Montar la bomba sobre la base del carro porta bomba Vulcano (COD.104054), y sujetarla a la misma mediante tornillos. 2. Realizar la conexión eléctrica. 3. Sujetar las mangueras a la boca de aspiración e impulsión respectivamente. 4. Introducir el cartucho filtrante (COD.239030). 5. Cebar la bomba, para ello extraer la tapa visora, llenar con suficiente agua y cerrar herméticamente. 6. Poner en funcionamiento, y luego de algunos minutos verificar que la circulación de agua se haya establecido, caso contrario, repetir el punto 5.

RECOMENDACIÓN

Al limpiar el fonde la pileta, si la cantidad suciedad es importante, es conveniente utilizar el equipo sin el cartucho filtrante, para evitar que se sature. En su lugar, usar un canasto atrapa hojas (COD.23936A) para protejer la bomba de elementos que pueden ser aspirados.

N

L

PT GARANTÍA

MANTENIMIENTO

www.vulcano-sa.com

PT

L N

1 2
