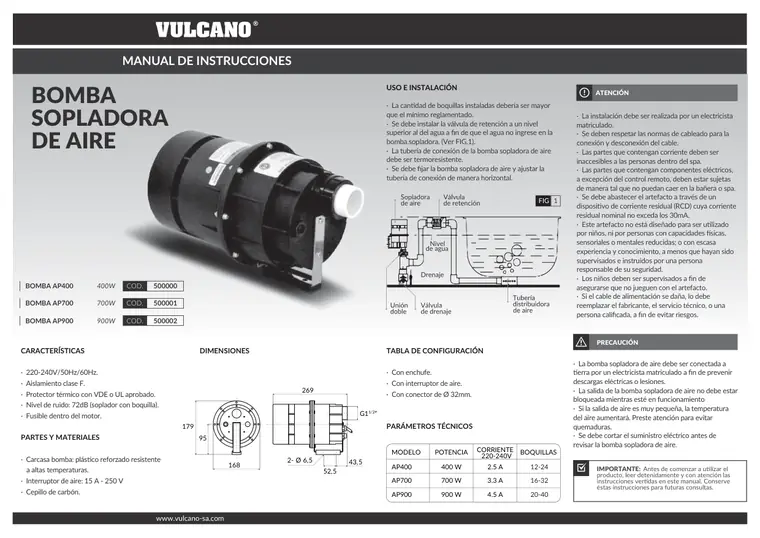

Manual de bomba sopladora · Vulcano

MANUAL DE INSTRUCCIONES

www.vulcano-sa.com

BOMBA SOPLADORA DE AIRE

COD. 500000 BOMBA AP400

COD. 500001 BOMBA AP700

COD. 500002 BOMBA AP900

400W

700W

900W

CARACTERÍSTICAS

· 220-240V/50Hz/60Hz.

· Aislamiento clase F.

· Protector térmico con VDE o UL aprobado.

· Nivel de ruido: 72dB (soplador con boquilla).

· Fusible dentro del motor.

PARTES Y MATERIALES

· Carcasa bomba: plástico reforzado resistente

a altas temperaturas.

· Interruptor de aire: 15 A - 250 V

· Cepillo de carbón.

· La instalación debe ser realizada por un electricista matriculado. · Se deben respetar las normas de cableado para la conexión y desconexión del cable. · Las partes que contengan corriente deben ser inaccesibles a las personas dentro del spa. · Las partes que contengan componentes eléctricos, a excepción del control remoto, deben estar sujetas de manera tal que no puedan caer en la bañera o spa. · Se debe abastecer el artefacto a través de un dispositivo de corriente residual (RCD) cuya corriente residual nominal no exceda los 30mA. · Este artefacto no está diseñado para ser utilizado por niños, ni por personas con capacidades físicas, sensoriales o mentales reducidas; o con escasa experiencia y conocimiento, a menos que hayan sido supervisados e instruidos por una persona responsable de su seguridad. · Los niños deben ser supervisados a fin de asegurarse que no jueguen con el artefacto. · Si el cable de alimentación se daña, lo debe reemplazar el fabricante, el servicio técnico, o una persona calificada, a fin de evitar riesgos.

· La bomba sopladora de aire debe ser conectada a tierra por un electricista matriculado a fin de prevenir descargas eléctricas o lesiones. · La salida de la bomba sopladora de aire no debe estar bloqueada mientras esté en funcionamiento · Si la salida de aire es muy pequeña, la temperatura del aire aumentará. Preste atención para evitar quemaduras. · Se debe cortar el suministro eléctrico antes de revisar la bomba sopladora de aire.

PRECAUCIÓN

ATENCIÓN USO E INSTALACIÓN

· La cantidad de boquillas instaladas debería ser mayor que el mínimo reglamentado. · Se debe instalar la válvula de retención a un nivel superior al del agua a fin de que el agua no ingrese en la bomba.sopladora. (Ver FIG.1). · La tubería de conexión de la bomba sopladora de aire debe ser termoresistente. · Se debe fijar la bomba sopladora de aire y ajustar la tubería de conexión de manera horizontal.

DIMENSIONES

PARÁMETROS TÉCNICOS

TABLA DE CONFIGURACIÓN

· Con enchufe.

· Con interruptor de aire.

· Con conector de Ø 32mm.

MODELO POTENCIA BOQUILLAS CORRIENTE

220-240V

AP400 400 W 2.5 A 12-24

AP700 700 W 3.3 A 16-32

AP900 900 W 4.5 A 20-40

IMPORTANTE: Antes de comenzar a utilizar el producto, leer detenidamente y con atención las instrucciones vertidas en este manual. Conserve éstas instrucciones para futuras consultas.

FIG 1

179

95

168 43,5

G11/2”

269

52,5

2- Ø 6,5
