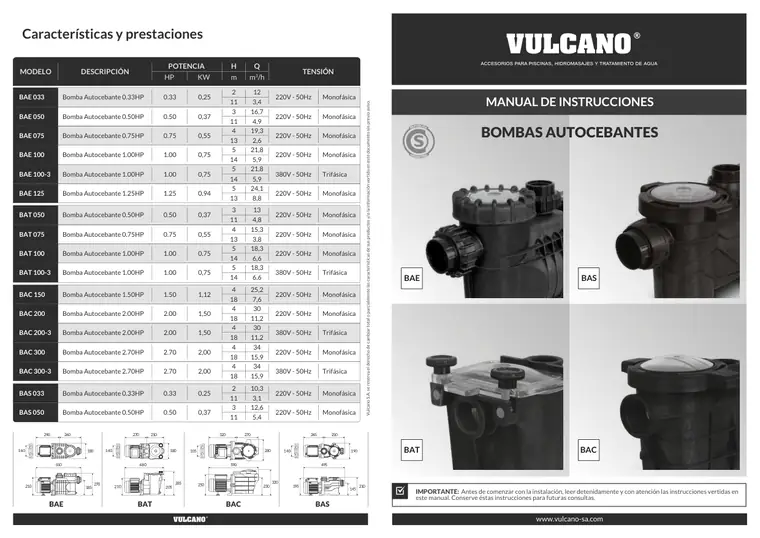

BOMBAS AUTOCEBANTES

MANUAL DE INSTRUCCIONES

www.vulcano-sa.com

BAS

BAC

BAE

BAT

Características y prestaciones

IMPORTANTE: Antes de comenzar con la instalación, leer detenidamente y con atención las instrucciones vertidas en este manual. Conserve éstas instrucciones para futuras consultas.

MODELO DESCRIPCIÓN TENSIÓN H Q POTENCIA HP KW m m3/h

12,6

5,4 BAS 050 Monofásica 220V - 50Hz 0,37 0.50 Bomba Autocebante 0.50HP

10,3

3,1 BAS 033 Monofásica 220V - 50Hz 0,25 0.33 Bomba Autocebante 0.33HP

18 11,2 4

15,9 BAC 300 Monofásica 220V - 50Hz 2,00 2.70 Bomba Autocebante 2.70HP

15,9 BAC 300-3 Trifásica 380V - 50Hz 2,00 2.70 Bomba Autocebante 2.70HP

BAC 200-3 Trifásica 380V - 50Hz 1,50 2.00 Bomba Autocebante 2.00HP

BAC 200 Monofásica 220V - 50Hz 1,50 2.00 Bomba Autocebante 2.00HP 4

11,2 4

11,2

25,2

7,6 BAC 150 Monofásica 220V - 50Hz 1,12 1.50 Bomba Autocebante 1.50HP

18,3

6,6 BAT 100-3 Trifásica 380V - 50Hz 0,75 1.00 Bomba Autocebante 1.00HP

18,3

6,6 BAT 100 Monofásica 220V - 50Hz 0,75 1.00 Bomba Autocebante 1.00HP

15,3

3,8 BAT 075 Monofásica 220V - 50Hz 0,55 0.75 Bomba Autocebante 0.75HP

4,8 BAT 050 Monofásica 220V - 50Hz 0,37 0.50 Bomba Autocebante 0.50HP

21,8

5,9 BAE 100 Monofásica 220V - 50Hz 0,75 1.00 Bomba Autocebante 1.00HP

19,3

2,6 BAE 075 Monofásica 220V - 50Hz 0,55 0.75 Bomba Autocebante 0.75HP

16,7

4,9 BAE 050 Monofásica 220V - 50Hz 0,37 0.50 Bomba Autocebante 0.50HP

5 24,1

13 8,8 BAE 125 Monofásica 220V - 50Hz 0,94 1.25 Bomba Autocebante 1.25HP

5 21,8 BAE 100-3 Trifásica 380V - 50Hz 0,75 1.00 Bomba Autocebante 1.00HP 14 5,9

3,4 Monofásica 220V - 50Hz 0,25 0.33 Bomba Autocebante 0.33HP BAE 033

195

495

145 210

140 190

245 250

BAE BAS BAT BAC

210

550

185 270

140 180

290 260

210

480

205 285

140 180

270 210

250

590

230 320

105 280

320 270

Texto de la página 2

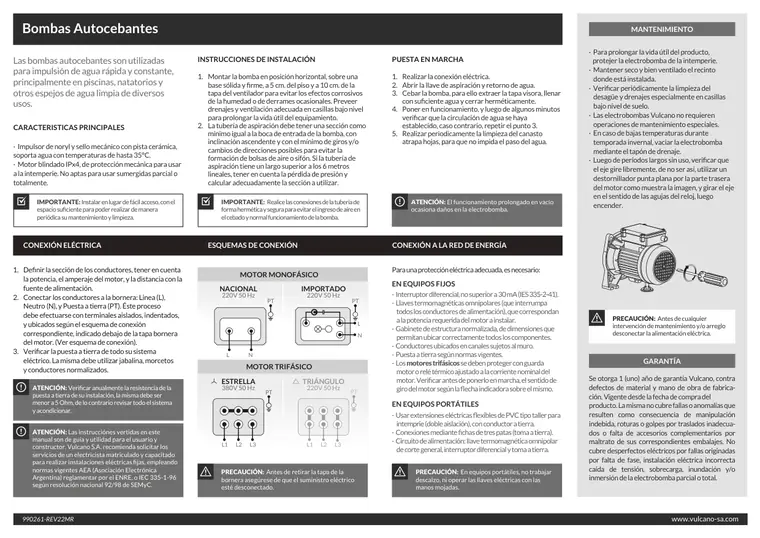

Bombas Autocebantes

990261-REV22MR

Las bombas autocebantes son utilizadas para impulsión de agua rápida y constante, principalmente en piscinas, natatorios y otros espejos de agua limpia de diversos usos.

CARACTERISTICAS PRINCIPALES

· Impulsor de noryl y sello mecánico con pista cerámica, soporta agua con temperaturas de hasta 35°C. · Motor blindado IPx4, de protección mecánica para usar a la intemperie. No aptas para usar sumergidas parcial o totalmente.

CONEXIÓN ELÉCTRICA ESQUEMAS DE CONEXIÓN CONEXIÓN A LA RED DE ENERGÍA

1. Definir la sección de los conductores, tener en cuenta la potencia, el amperaje del motor, y la distancia con la fuente de alimentación. 2. Conectar los conductores a la bornera: Linea (L), Neutro (N), y Puesta a tierra (PT). Éste proceso debe efectuarse con terminales aislados, indentados, y ubicados según el esquema de conexión correspondiente, indicado debajo de la tapa bornera del motor. (Ver esquema de conexión). 3. Verificar la puesta a tierra de todo su sistema eléctrico. La misma debe utilizar jabalina, morcetos y conductores normalizados.

Para una protección eléctrica adecuada, es necesario:

EN EQUIPOS FIJOS

· Interruptor diferencial, no superior a 30 mA (IES 335-2-41). · Llaves termomagnéticas omnipolares (que interrumpa todos los conductores de alimentación), que correspondan a la potencia requerida del motor a instalar. · Gabinete de estructura normalizada, de dimensiones que permitan ubicar correctamente todos los componentes. · Conductores ubicados en canales sujetos al muro. · Puesta a tierra según normas vigentes. · Los motores trifásicos se deben proteger con guarda motor o relé térmico ajustado a la corriente nominal del motor. Verificar antes de ponerlo en marcha, el sentido de giro del motor según la flecha indicadora sobre el mismo.

EN EQUIPOS PORTÁTILES

· Usar extensiones eléctricas flexibles de PVC tipo taller para intemprie (doble aislación), con conductor a tierra. · Conexiones mediante fichas de tres patas (toma a tierra). · Circuito de alimentación: llave termomagnética omnipolar de corte general, interruptor diferencial y toma a tierra.

Se otorga 1 (uno) año de garantía Vulcano, contra defectos de material y mano de obra de fabrica- ción. Vigente desde la fecha de compra del producto. La misma no cubre fallas o anomalías que resulten como consecuencia de manipulación indebida, roturas o golpes por traslados inadecua- dos o falta de accesorios complementarios por maltrato de sus correspondientes embalajes. No cubre desperfectos eléctricos por fallas originadas por falta de fase, instalación eléctrica incorrecta caída de tensión, sobrecarga, inundación y/o inmersión de la electrobomba parcial o total.

IMPORTANTE: Realice las conexiones de la tubería de forma hermética y segura para evitar el ingreso de aire en el cebado y normal funcionamiento de la bomba.

IMPORTANTE: Instalar en lugar de fácil acceso, con el espacio suficiente para poder realizar de manera periódica su mantenimiento y limpieza.

PRECAUCIÓN: Antes de retirar la tapa de la bornera asegúrese de que el suministro eléctrico esté desconectado.

PRECAUCIÓN: En equipos portátiles, no trabajar descalzo, ni operar las llaves eléctricas con las manos mojadas.

ATENCIÓN: Las instrucciónes vertidas en este manual son de guía y utilidad para el usuario y constructor. Vulcano S.A. recomienda solicitar los servicios de un electricista matriculado y capacitado para realizar instalaciones eléctricas fijas, empleando normas vigentes AEA (Asociación Electrónica Argentina) reglamentar por el ENRE, o IEC 335-1-96 según resolución nacional 92/98 de SEMyC.

ATENCIÓN: El funcionamiento prolongado en vacío ocasiona daños en la electrobomba.

ATENCIÓN: Verificar anualmente la resistencia de la puesta a tierra de su instalación, la misma debe ser menor a 5 Ohm, de lo contrario revisar todo el sistema y acondicionar.

MOTOR MONOFÁSICO

MOTOR TRIFÁSICO

· Para prolongar la vida útil del producto, protejer la electrobomba de la intemperie. · Mantener seco y bien ventilado el recinto donde está instalada. · Verificar periódicamente la limpieza del desagüe y drenajes especialmente en casillas bajo nivel de suelo. · Las electrobombas Vulcano no requieren operaciones de mantenimiento especiales. · En caso de bajas temperaturas durante temporada invernal, vaciar la electrobomba mediante el tapón de drenaje. · Luego de períodos largos sin uso, verificar que el eje gire libremente, de no ser así, utilizar un destornillador punta plana por la parte trasera del motor como muestra la imagen, y girar el eje en el sentido de las agujas del reloj, luego encender.

PRECAUCIÓN: Antes de cualquier intervención de mantenimiento y/o arreglo desconectar la alimentación eléctrica.

INSTRUCCIONES DE INSTALACIÓN

1. Montar la bomba en posición horizontal, sobre una base sólida y firme, a 5 cm. del piso y a 10 cm. de la tapa del ventilador para evitar los efectos corrosivos de la humedad o de derrames ocasionales. Preveer drenajes y ventilación adecuada en casillas bajo nivel para prolongar la vida útil del equipamiento. 2. La tubería de aspiración debe tener una sección como mínimo igual a la boca de entrada de la bomba, con inclinación ascendente y con el mínimo de giros y/o cambios de direcciones posibles para evitar la formación de bolsas de aire o sifón. Si la tubería de aspiración tiene un largo superior a los 6 metros lineales, tener en cuenta la pérdida de presión y calcular adecuadamente la sección a utilizar.

PUESTA EN MARCHA

1. Realizar la conexión eléctrica. 2. Abrir la llave de aspiración y retorno de agua. 3. Cebar la bomba, para ello extraer la tapa visora, llenar con suficiente agua y cerrar herméticamente. 4. Poner en funcionamiento, y luego de algunos minutos verificar que la circulación de agua se haya establecido, caso contrario, repetir el punto 3. 5. Realizar periodicamente la limpieza del canasto atrapa hojas, para que no impida el paso del agua.

NACIONAL

220V 50 Hz IMPORTADO

220V 50 Hz

ESTRELLA 380V 50 Hz

L1 L2 L3

GARANTÍA

MANTENIMIENTO

TRIÁNGULO
