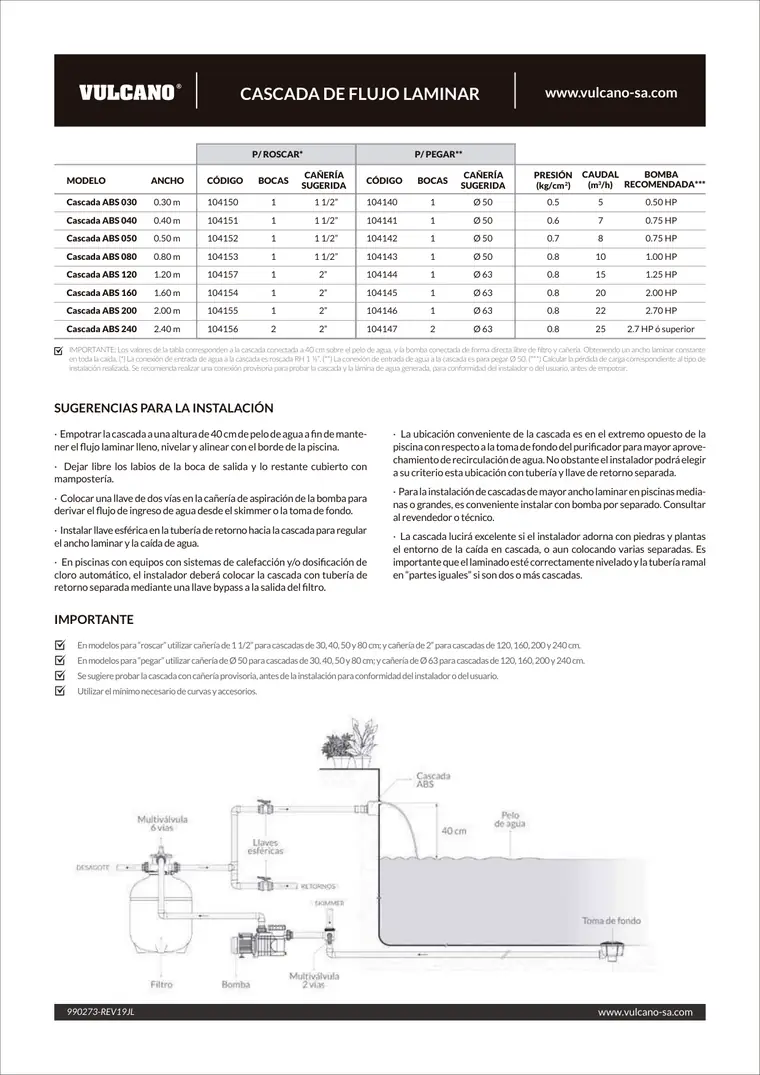

CASCADA DE FLUJO LAMINAR

· Empotrar la cascada a una altura de 40 cm de pelo de agua a fin de mante- ner el flujo laminar lleno, nivelar y alinear con el borde de la piscina.

· Dejar libre los labios de la boca de salida y lo restante cubierto con mampostería.

· Colocar una llave de dos vías en la cañería de aspiración de la bomba para derivar el flujo de ingreso de agua desde el skimmer o la toma de fondo.

· Instalar llave esférica en la tubería de retorno hacia la cascada para regular el ancho laminar y la caída de agua.

· En piscinas con equipos con sistemas de calefacción y/o dosificación de cloro automático, el instalador deberá colocar la cascada con tubería de retorno separada mediante una llave bypass a la salida del filtro.

· La ubicación conveniente de la cascada es en el extremo opuesto de la piscina con respecto a la toma de fondo del purificador para mayor aprove- chamiento de recirculación de agua. No obstante el instalador podrá elegir a su criterio esta ubicación con tubería y llave de retorno separada.

· Para la instalación de cascadas de mayor ancho laminar en piscinas media- nas o grandes, es conveniente instalar con bomba por separado. Consultar al revendedor o técnico.

· La cascada lucirá excelente si el instalador adorna con piedras y plantas el entorno de la caída en cascada, o aun colocando varias separadas. Es importante que el laminado esté correctamente nivelado y la tubería ramal en “partes iguales” si son dos o más cascadas.

www.vulcano-sa.com

990273-REV19JL www.vulcano-sa.com

Cascada ABS 030

Cascada ABS 040

Cascada ABS 050

Cascada ABS 080

104150

104151

104152

104153

Cascada ABS 120 104157

Cascada ABS 160 104154

Cascada ABS 200 104155

Cascada ABS 240 104156

CÓDIGO MODELO

0.30 m

0.40 m

0.50 m

0.80 m

1.20 m

1.60 m

2.00 m

2.40 m

ANCHO

P/ ROSCAR* P/ PEGAR**

1

1

1

1

1

1

1

2

BOCAS

1 1/2”

1 1/2”

1 1/2”

1 1/2”

2”

2”

2”

2”

CAÑERÍA SUGERIDA

0.5

0.6

0.7

0.8

0.8

0.8

0.8

0.8

PRESIÓN

(kg/cm2)

5

7

8

10

15

20

22

25

0.50 HP

0.75 HP

0.75 HP

1.00 HP

1.25 HP

2.00 HP

2.70 HP

2.7 HP ó superior

CAUDAL

(m3/h)

BOMBA RECOMENDADA***

104140

104141

104142

104143

104144

104145

104146

104147

CÓDIGO

1

1

1

1

1

1

1

2

BOCAS

Ø 50

Ø 50

Ø 50

Ø 50

Ø 63

Ø 63

Ø 63

Ø 63

CAÑERÍA SUGERIDA

SUGERENCIAS PARA LA INSTALACIÓN

IMPORTANTE

En modelos para “roscar” utilizar cañería de 1 1/2” para cascadas de 30, 40, 50 y 80 cm; y cañería de 2” para cascadas de 120, 160, 200 y 240 cm.

En modelos para “pegar” utilizar cañería de Ø 50 para cascadas de 30, 40, 50 y 80 cm; y cañería de Ø 63 para cascadas de 120, 160, 200 y 240 cm.

Se sugiere probar la cascada con cañería provisoria, antes de la instalación para conformidad del instalador o del usuario.

Utilizar el mínimo necesario de curvas y accesorios.

IMPORTANTE: Los valores de la tabla corresponden a la cascada conectada a 40 cm sobre el pelo de agua, y la bomba conectada de forma directa libre de filtro y cañería. Obteniendo un ancho laminar constante en toda la caída. (*) La conexión de entrada de agua a la cascada es roscada RH 1 1⁄2”. (**) La conexión de entrada de agua a la cascada es para pegar Ø 50. (***) Calcular la pérdida de carga correspondiente al tipo de instalación realizada. Se recomienda realizar una conexión provisoria para probar la cascada y la lámina de agua generada, para conformidad del instalador o del usuario, antes de empotrar.
