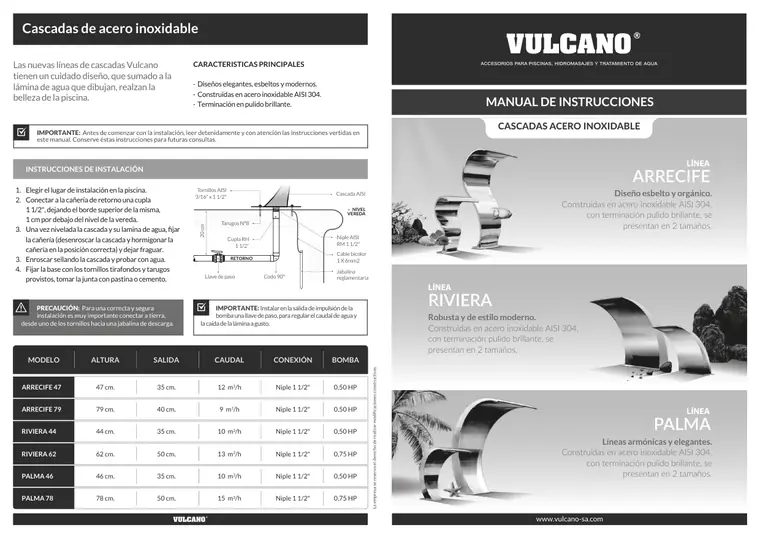

Texto de la página 1
ARRECIFE
Diseño esbelto y orgánico. Construidas en acero inoxidable AISI 304,
con terminación pulido brillante, se
presentan en 2 tamaños.
LÍNEA
PALMA
Líneas armónicas y elegantes. Construidas en acero inoxidable AISI 304,
con terminación pulido brillante, se
presentan en 2 tamaños.
LÍNEA
RIVIERA
Robusta y de estilo moderno. Construidas en acero inoxidable AISI 304, con terminación pulido brillante, se presentan en 2 tamaños.
LÍNEA
CASCADAS ACERO INOXIDABLE
MANUAL DE INSTRUCCIONES
www.vulcano-sa.com
IMPORTANTE: Antes de comenzar con la instalación, leer detenidamente y con atención las instrucciones vertidas en este manual. Conserve éstas instrucciones para futuras consultas.
IMPORTANTE: Instalar en la salida de impulsión de la bomba una llave de paso, para regular el caudal de agua y la caída de la lámina a gusto.
PRECAUCIÓN: Para una correcta y segura instalación es muy importante conectar a tierra, desde uno de los tornillos hacia una jabalina de descarga.
CARACTERISTICAS PRINCIPALES
· Diseños elegantes, esbeltos y modernos. · Construidas en acero inoxidable AISI 304. · Terminación en pulido brillante.
PALMA 78 78 cm. 50 cm. Niple 1 1/2" 0,75 HP
MODELO ALTURA SALIDA CONEXIÓN BOMBA CAUDAL
PALMA 46 46 cm. 35 cm. Niple 1 1/2" 0,50 HP
RIVIERA 44 44 cm. 35 cm. Niple 1 1/2" 0,50 HP
RIVIERA 62 62 cm. 50 cm. Niple 1 1/2" 0,75 HP
ARRECIFE 47 47 cm. 35 cm. Niple 1 1/2" 0,50 HP
ARRECIFE 79 79 cm. 40 cm. Niple 1 1/2" 0,50 HP
15 m3/h
10 m3/h
10 m3/h
13 m3/h
12 m3/h
9 m3/h
Las nuevas líneas de cascadas Vulcano tienen un cuidado diseño, que sumado a la lámina de agua que dibujan, realzan la belleza de la piscina.
Cascadas de acero inoxidable
INSTRUCCIONES DE INSTALACIÓN
1. Elegir el lugar de instalación en la piscina. 2. Conectar a la cañería de retorno una cupla 1 1/2", dejando el borde superior de la misma, 1 cm por debajo del nivel de la vereda. 3. Una vez nivelada la cascada y su lamina de agua, fijar la cañería (desenroscar la cascada y hormigonar la cañería en la posición correcta) y dejar fraguar. 3. Enroscar sellando la cascada y probar con agua. 4. Fijar la base con los tornillos tirafondos y tarugos provistos, tomar la junta con pastina o cemento.
Codo 90°
Cupla RH
1 1/2"
Tornillos AISI 3/16" x 1 1/2" Cascada AISI
Niple AISI RM 1 1/2"
Jabalina reglamentaria
Tarugos N°8
RETORNO
NIVEL VEREDA
Cable bicolor 1 X 6mm2
Llave de paso

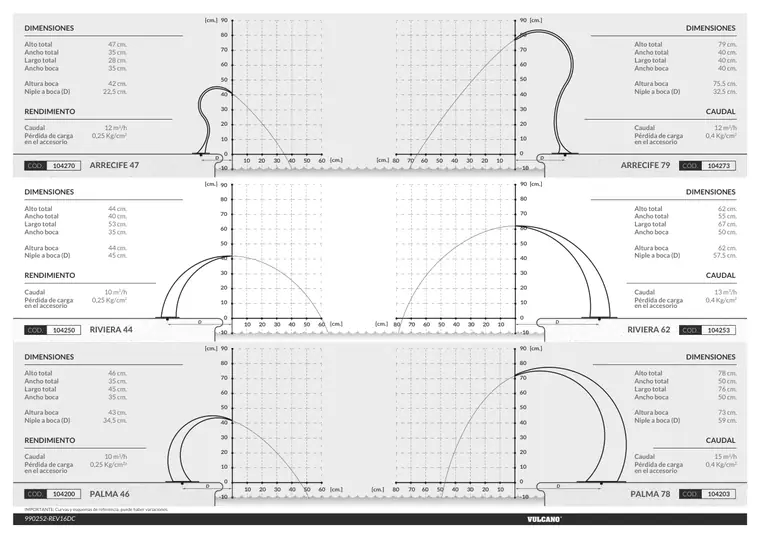

Texto de la página 2
10
10
20
30
40
50
60
70
80
90
0
-10
20 30 40 50 60 10
10
20
30
40
50
60
70
80
90
0
-10 20 30 40 50 60 70 80
10
10
20
30
40
50
60
70
80
90
-10 20 30 40 50 60 70 80 10
10
20
30
40
50
60
70
80
90
0
-10
20 30 40 50 60
10
10
20
30
40
50
60
70
80
90
0
-10 20 30 40 50 60 70 80 10
10
20
30
40
50
60
70
80
90
0
-10
20 30 40 50 60
COD. 104270 ARRECIFE 47
COD. 104250 RIVIERA 44
COD. 104200 PALMA 46
COD. 104273 ARRECIFE 79
COD. 104253 RIVIERA 62
COD. 104203 PALMA 78
Alto total 47 cm. Ancho total 35 cm. Largo total 28 cm. Ancho boca 35 cm.
Altura boca 42 cm. Niple a boca (D) 22,5 cm.
DIMENSIONES
Caudal 12 m3/h Pérdida de carga 0,25 Kg/cm2
RENDIMIENTO
Alto total 44 cm. Ancho total 40 cm. Largo total 53 cm. Ancho boca 35 cm.
Altura boca 44 cm. Niple a boca (D) 45 cm.
DIMENSIONES
Caudal 10 m3/h Pérdida de carga 0,25 Kg/cm2
RENDIMIENTO
Alto total 46 cm. Ancho total 35 cm. Largo total 45 cm. Ancho boca 35 cm.
Altura boca 43 cm. Niple a boca (D) 34,5 cm.
DIMENSIONES
Caudal 10 m3/h Pérdida de carga 0,25 Kg/cm2a
RENDIMIENTO
Alto total 79 cm. Ancho total 40 cm. Largo total 40 cm. Ancho boca 40 cm.
Altura boca 75,5 cm. Niple a boca (D) 32,5 cm.
DIMENSIONES
Caudal 12 m3/h Pérdida de carga 0,4 Kg/cm2
CAUDAL
Alto total 62 cm. Ancho total 55 cm. Largo total 67 cm. Ancho boca 50 cm.
Altura boca 62 cm. Niple a boca (D) 57,5 cm.
DIMENSIONES
Caudal 13 m3/h Pérdida de carga 0,4 Kg/cm2
CAUDAL
Alto total 78 cm. Ancho total 50 cm. Largo total 76 cm. Ancho boca 50 cm.
Altura boca 73 cm. Niple a boca (D) 59 cm.
DIMENSIONES
Caudal 15 m3/h Pérdida de carga 0,4 Kg/cm2
CAUDAL
[cm.]
[cm.]
[cm.]
[cm.]
[cm.]
[cm.] [cm.]
[cm.]
[cm.]
[cm.]
[cm.]
[cm.]
D D
D
D
D
D
IMPORTANTE: Curvas y esquemas de referencia, puede haber variaciones.
en el accesorio
en el accesorio
en el accesorio
en el accesorio
en el accesorio
en el accesorio
990252-REV16DC
