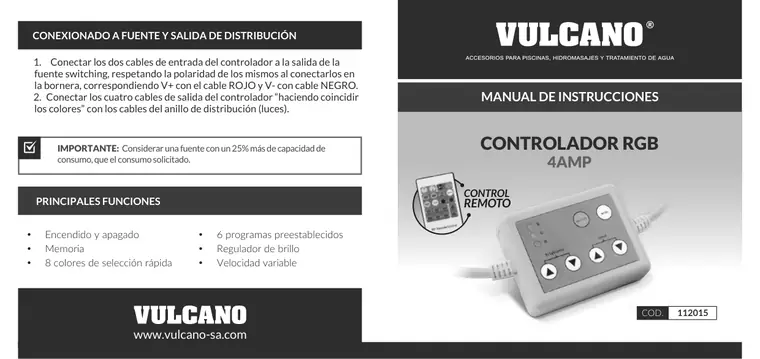

Manual de controlador 4 A · Vulcano

MANUAL DE INSTRUCCIONES

COD. 112015

www.vulcano-sa.com

CONEXIONADO A FUENTE Y SALIDA DE DISTRIBUCIÓN

1. Conectar los dos cables de entrada del controlador a la salida de la fuente switching, respetando la polaridad de los mismos al conectarlos en la bornera, correspondiendo V+ con el cable ROJO y V- con cable NEGRO. 2. Conectar los cuatro cables de salida del controlador “haciendo coincidir los colores” con los cables del anillo de distribución (luces).

PRINCIPALES FUNCIONES

CONTROLADOR RGB

4AMP

CONTROL REMOTO

. Encendido y apagado . Memoria . 8 colores de selección rápida

. 6 programas preestablecidos . Regulador de brillo . Velocidad variable

IMPORTANTE: Considerar una fuente con un 25% más de capacidad de consumo, que el consumo solicitado.

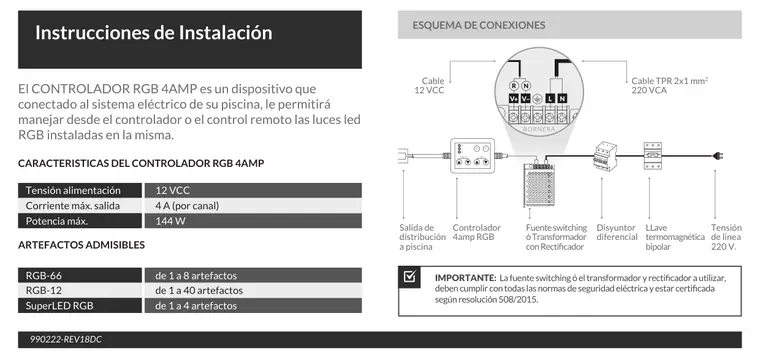

Instrucciones de Instalación

990222-REV18DC

El CONTROLADOR RGB 4AMP es un dispositivo que conectado al sistema eléctrico de su piscina, le permitirá manejar desde el controlador o el control remoto las luces led RGB instaladas en la misma.

CARACTERISTICAS DEL CONTROLADOR RGB 4AMP

Tensión alimentación 12 VCC Corriente máx. salida 4 A (por canal) Potencia máx. 144 W

ARTEFACTOS ADMISIBLES

RGB-66 de 1 a 8 artefactos RGB-12 de 1 a 40 artefactos SuperLED RGB de 1 a 4 artefactos

BORNERA

Controlador 4amp RGB Fuente switching ó Transformador con Rectificador

Salida de distribución a piscina

Tensión de linea 220 V.

Disyuntor diferencial

LLave termomagnética bipolar

Cable 12 VCC Cable TPR 2x1 mm2 220 VCA

ESQUEMA DE CONEXIONES

IMPORTANTE: La fuente switching ó el transformador y rectificador a utilizar, deben cumplir con todas las normas de seguridad eléctrica y estar certificada según resolución 508/2015.
