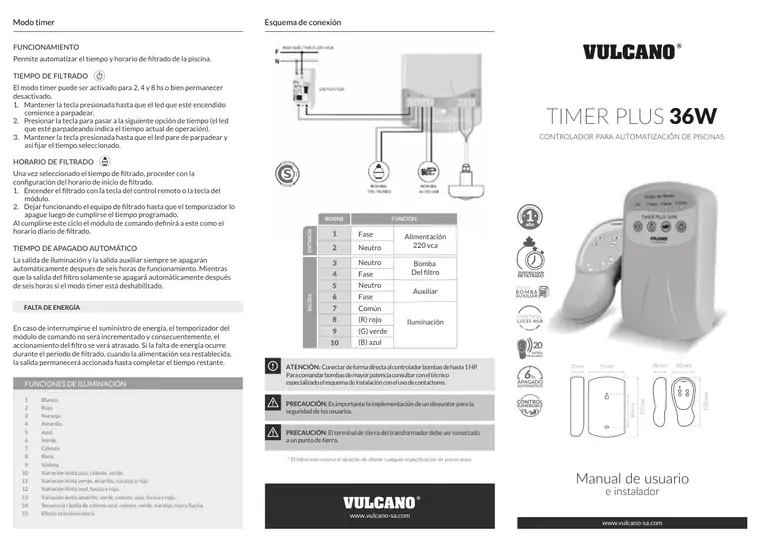

Manual de controlador Timer Plus 36 W · Vulcano

Modo timer

FUNCIONAMIENTO

Permite automatizar el tiempo y horario de filtrado de la piscina.

TIEMPO DE FILTRADO

El modo timer puede ser activado para 2, 4 y 8 hs o bien permanecer desactivado. 1. Mantener la tecla presionada hasta que el led que esté encendido comience a parpadear. 2. Presionar la tecla para pasar a la siguiente opción de tiempo (el led que esté parpadeando indica el tiempo actual de operación). 3. Mantener la tecla presionada hasta que el led pare de parpadear y así fijar el tiempo seleccionado.

HORARIO DE FILTRADO

Una vez seleccionado el tiempo de filtrado, proceder con la configuración del horario de inicio de filtrado. 1. Encender el filtrado con la tecla del control remoto o la tecla del módulo. 2. Dejar funcionando el equipo de filtrado hasta que el temporizador lo apague luego de cumplirse el tiempo programado. Al cumplirse este ciclo el módulo de comando definirá a este como el horario diario de filtrado.

TIEMPO DE APAGADO AUTOMÁTICO

La salida de iluminación y la salida auxiliar siempre se apagarán automáticamente después de seis horas de funcionamiento. Mientras que la salida del filtro solamente se apagará automáticamente después de seis horas si el modo timer está deshabilitado.

FALTA DE ENERGÍA

En caso de interrumpirse el suministro de energía, el temporizador del módulo de comando no será incrementado y consecuentemente, el accionamiento del filtro se verá atrasado. Si la falta de energía ocurre durante el período de filtrado, cuando la alimentación sea restablecida, la salida permanecerá accionada hasta completar el tiempo restante.

www.vulcano-sa.com

www.vulcano-sa.com

Esquema de conexión

ATENCIÓN: Conectar de forma directa al controlador bombas de hasta 1 HP. Para comandar bombas de mayor potencia consultar con el técnico especializado el esquema de instalación con el uso de contactores.

PRECAUCIÓN: Es importante la implementación de un disyuntor para la seguridad de los usuarios.

PRECAUCIÓN: El terminal de tierra del transformador debe ser conectado a un punto de tierra.

* El fabricante reserva el derecho de alterar cualquier especificación sin previo aviso.

60 mm

30 mm 35 mm 91 mm

FUNCIONES DE ILUMINACIÓN

1 Blanco. 2 Rojo. 3 Naranja. 4 Amarillo. 5 Azul. 6 Verde. 7 Celeste. 8 Rosa.

9 Violeta. 10 Variación lenta azul, celeste, verde. 11 Variación lenta verde, amarillo, naranja y rojo. 12 Variación lenta azul, fucsia y rojo. 13 Variación lenta amarillo, verde, celeste, azul, fucsia y rojo. 14 Secuencia rápida de colores azul, celeste, verde, naranja, rojo y fucsia. 15 Efecto estroboscópico.

Manual de usuario

e instalador

TIMER PLUS 36W

CONTROLADOR PARA AUTOMATIZACIÓN DE PISCINAS

METROS DE ALCANCE

20

CONTROL LUCES RGB

SALIDA BOMBA AUXILIAR

TEMPORIZADOR DE FILTRADO

BORNE

Alimentación

220 vca

FUNCIÓN

Fase

Neutro

2

1

10

Bomba Del filtro

Auxiliar

Iluminación

3

4

5

6

7

8

9 (G) verde

Fase

Neutro

Fase

Neutro

Común

(R) rojo

(B) azul

ATENCIÓN: En caso de cambiar la batería, desatornillar y atornillar cuidadosamente para preservar del ingreso de agua al interior del equipo.

Control remoto

IMPORTANTE: Para mayor sensibilidad del receptor, una vez instalado, la antena debe formar un ángulo de 90º con el suelo, y salir verticalmente por fuera de la caja.

Módulo

PRECAUCIÓN: Vulcano S.A. recomienda solicitar los servicios de un electricista matriculado y capacitado para realizar instalaciones eléctricas fijas, empleando normas vigentes AEA (Asociación Electrónica Argentina) reglamentar por el ENRE, o IEC 335-1-96 según resolución nacional 92/98 de SEMyC.

Con el control remoto es posible realizar el accionamiento manual de las salidas filtro, auxiliar e iluminación así como el cambio de colores y efectos de la iluminación.

REV20EE www.vulcano-sa.com

Registro del control remoto

El control remoto que acompaña el producto viene configurado de fábrica para uso inmediato sin necesidad de ningún ajuste. En caso de sustitución del control, este debe ser previamente vinculado en el módulo antes del uso, caso contrario, no funcionará.

Registrar un control

1. Conectar el módulo presionando la tecla y manteniéndola presionada después de encender hasta que los cuatro leds del módulo enciendan indicando que está en modo registro. 2. Presionar cualquier tecla del control remoto, los cuatro leds parpadearán tres veces indicando que el control fue registrado con éxito.

Borrar todos los controles

1. Conectar el módulo presionando la tecla y manteniéndola presionada después de encender hasta que los cuatro leds del módulo enciendan indicando que está en modo registro. 2. Aguardar 10 segundos, los cuatro leds del módulo se apagarán secuencialmente de derecha a izquierda indicando que todos los registros fueron borrados.

IMPORTANTE: Para máximo alcance del control remoto, se recomienda no instalar el módulo cerca de vigas, pilares, o próximo a paredes metálicas que puedan interferir en la señal del receptor.

ATENCIÓN: El conjunto debe ser instalado en local libre de humedad y goteos de agua.

La iluminación puede ser accionada a través del control remoto o módulo.

Control Remoto

Presionar la tecla para encender o apagar la iluminación.

Presionar la tecla para cambiar la función de la iluminación. Ver funciones en el dorso.

Módulo

Presionar la tecla para encender y también para cambiar las funciónes de iluminación. Mantener la tecla presionada para apagar la iluminación.

Iluminación

OFF 2 Horas 4 Horas 8 Horas

Tiempo de filtrado

TIMER PLUS 36W

www.vulcano-sa.com

Led indicador de señal enviada

Tecla ON/OFF de la iluminación

Tecla de selección de las funciones de iluminación

Tecla ON/OFF del filtro

Tecla ON/OFF de salida auxiliar

A

B

D

E

C

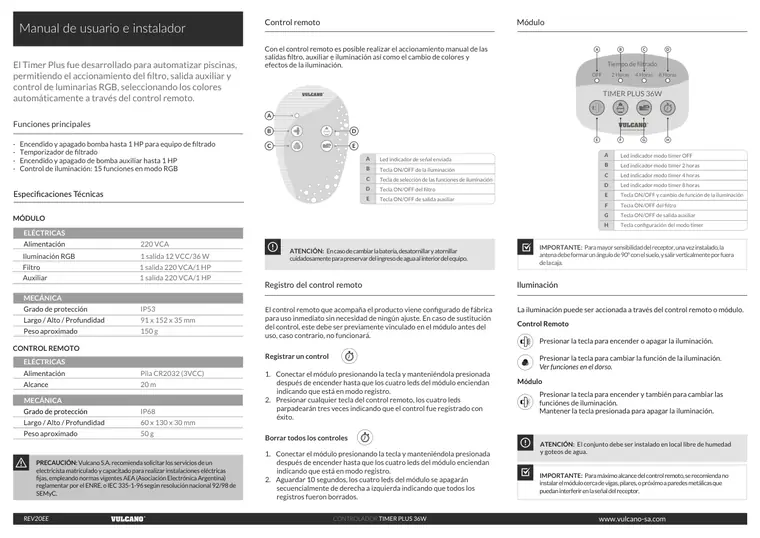

Manual de usuario e instalador

El Timer Plus fue desarrollado para automatizar piscinas, permitiendo el accionamiento del filtro, salida auxiliar y control de luminarias RGB, seleccionando los colores automáticamente a través del control remoto.

CONTROLADOR TIMER PLUS 36W

A

B

D

E

H

C

G

F

Led indicador modo timer OFF

Led indicador modo timer 2 horas

Led indicador modo timer 4 horas

Led indicador modo timer 8 horas

Tecla ON/OFF y cambio de función de la iluminación

Tecla ON/OFF del filtro

Tecla ON/OFF de salida auxiliar

Tecla configuración del modo timer

Funciones principales

· Encendido y apagado bomba hasta 1 HP para equipo de filtrado · Temporizador de filtrado · Encendido y apagado de bomba auxiliar hasta 1 HP · Control de iluminación: 15 funciones en modo RGB

MÓDULO

ELÉCTRICAS

Alimentación 220 VCA

MECÁNICA

Grado de protección IP53

Largo / Alto / Profundidad 91 x 152 x 35 mm

Peso aproximado 150 g

CONTROL REMOTO

ELÉCTRICAS

Alimentación Pila CR2032 (3VCC)

Alcance 20 m

MECÁNICA

Grado de protección IP68

Largo / Alto / Profundidad 60 x 130 x 30 mm

Peso aproximado 50 g

Iluminación RGB 1 salida 12 VCC/36 W

Filtro 1 salida 220 VCA/1 HP

Auxiliar 1 salida 220 VCA/1 HP

Especificaciones Técnicas
