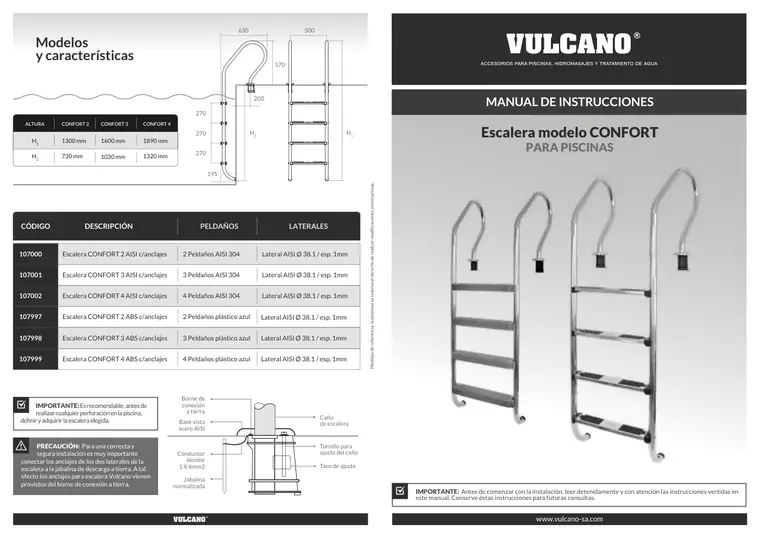

Escalera modelo CONFORT

PARA PISCINAS

MANUAL DE INSTRUCCIONES

www.vulcano-sa.com

IMPORTANTE: Es recomendable, antes de realizar cualquier perforación en la piscina, definir y adquirir la escalera elegida.

PRECAUCIÓN: Para una correcta y segura instalación es muy importante conectar los anclajes de los dos laterales de la escalera a la jabalina de descarga a tierra. A tal efecto los anclajes para escalera Vulcano vienen provistos del borne de conexión a tierra.

Modelos y características

IMPORTANTE: Antes de comenzar con la instalación, leer detenidamente y con atención las instrucciones vertidas en este manual. Conserve éstas instrucciones para futuras consultas.

107997 Escalera CONFORT 2 ABS c/anclajes

107002 Escalera CONFORT 4 AISI c/anclajes

107001 Escalera CONFORT 3 AISI c/anclajes

107000 Escalera CONFORT 2 AISI c/anclajes

CÓDIGO DESCRIPCIÓN PELDAÑOS LATERALES

107999 Escalera CONFORT 4 ABS c/anclajes

107998 Escalera CONFORT 3 ABS c/anclajes

2 Peldaños plástico azul

4 Peldaños AISI 304

3 Peldaños AISI 304

2 Peldaños AISI 304

4 Peldaños plástico azul

3 Peldaños plástico azul

Lateral AISI Ø 38.1 / esp. 1mm

Lateral AISI Ø 38.1 / esp. 1mm

Lateral AISI Ø 38.1 / esp. 1mm

Lateral AISI Ø 38.1 / esp. 1mm

Lateral AISI Ø 38.1 / esp. 1mm

Lateral AISI Ø 38.1 / esp. 1mm

H2 H1

500

200

195

270

570

630

270

270

H1

H2

1300 mm

730 mm

1600 mm

1030 mm

1890 mm

1320 mm

ALTURA CONFORT 2 CONFORT 3 CONFORT 4

Conductor

bicolor 1 X 6mm2

Borne de conexión

a tierra

Caño de escalera

Tornillo para ajuste del caño

Base vista acero AISI

Jabalina normalizada

Taco de ajuste

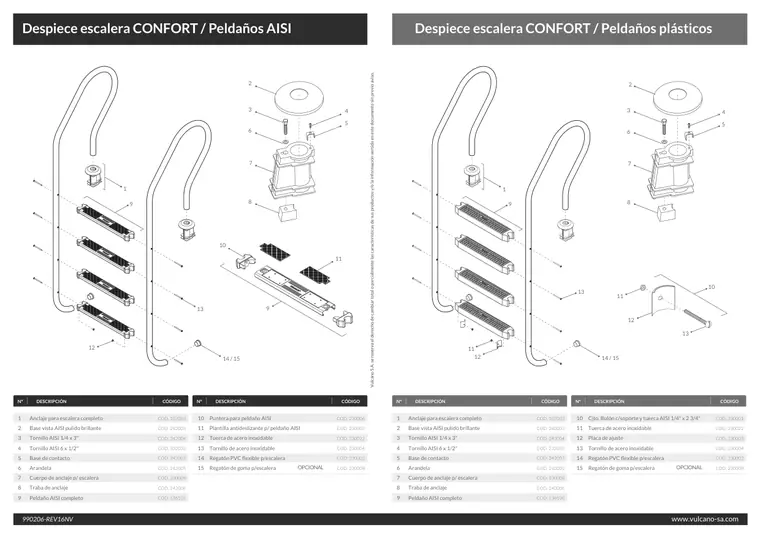

Despiece escalera CONFORT / Peldaños AISI Despiece escalera CONFORT / Peldaños plásticos

990206-REV16NV

www.vulcano-sa.com

12

13

14 / 15

1

2

3

6

7

8

4

5

9

9

11

10

1 Anclaje para escalera completo

2 Base vista AISI pulido brillante

3 Tornillo AISI 1/4 x 3"

4 Tornillo AISI 6 x 1/2"

5 Base de contacto

6 Arandela

7 Cuerpo de anclaje p/ escalera

8 Traba de anclaje

9 Peldaño AISI completo

COD. 107003

COD. 242003

COD. 242004

COD. 232032

COD. 242007

COD. 242005

COD. 230009

COD. 242006

COD. 136101

COD. 230006

COD. 230007

COD. 230022

COD. 230004

COD. 230002

COD. 230008

10 Puntera para peldaño AISI

11 Plantilla antideslizante p/ peldaño AISI

12 Tuerca de acero inoxidable

13 Tornillo de acero inoxidable

14 Regatón PVC flexible p/escalera

15 Regatón de goma p/escalera

N° DESCRIPCIÓN CÓDIGO N° DESCRIPCIÓN CÓDIGO

1 Anclaje para escalera completo

2 Base vista AISI pulido brillante

3 Tornillo AISI 1/4 x 3"

4 Tornillo AISI 6 x 1/2"

5 Base de contacto

6 Arandela

7 Cuerpo de anclaje p/ escalera

8 Traba de anclaje

9 Peldaño AISI completo

COD. 107003

COD. 242003

COD. 242004

COD. 232032

COD. 242007

COD. 242005

COD. 230009

COD. 242006

COD. 136100

COD. 230001

COD. 230022

COD. 230003

COD. 230004

COD. 230002

COD. 230008

10 Cjto. Bulón c/soporte y tuerca AISI 1/4" x 2 3/4"

11 Tuerca de acero inoxidable

12 Placa de ajuste

13 Tornillo de acero inoxidable

14 Regatón PVC flexible p/escalera

15 Regatón de goma p/escalera

N° DESCRIPCIÓN CÓDIGO N° DESCRIPCIÓN CÓDIGO

12 11

13

12

11

10

13

2

3

6

7

8

4

5

14 / 15

1

9

OPCIONAL OPCIONAL
