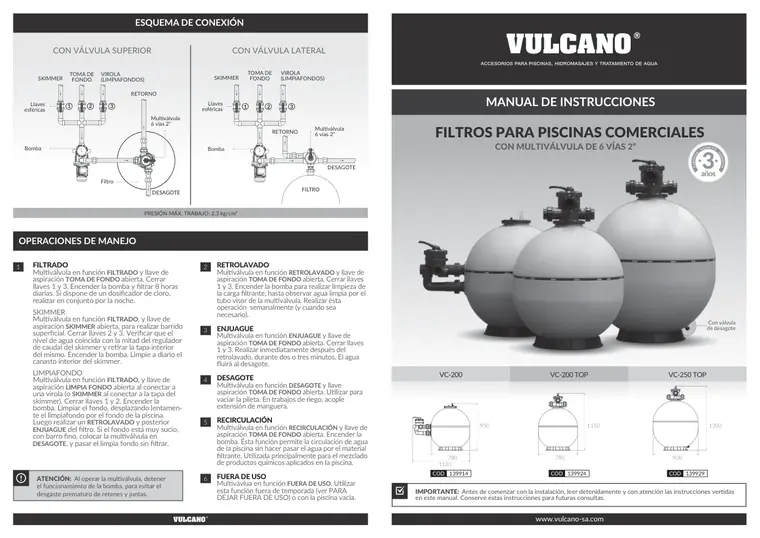

Manual de filtros comerciales · Vulcano

CON MULTIVÁLVULA DE 6 VÍAS 2” FILTROS PARA PISCINAS COMERCIALES

MANUAL DE INSTRUCCIONES

www.vulcano-sa.com

IMPORTANTE: Antes de comenzar con la instalación, leer detenidamente y con atención las instrucciones vertidas en este manual. Conserve éstas instrucciones para futuras consultas.

CON VÁLVULA SUPERIOR

ESQUEMA DE CONEXIÓN

ATENCIÓN: Al operar la multiválvula, detener el funcionamiento de la bomba, para evitar el desgaste prematuro de retenes y juntas.

FILTRADO Multiválvula en función FILTRADO y llave de aspiración TOMA DE FONDO abierta. Cerrar llaves 1 y 3. Encender la bomba y filtrar 8 horas diarias. Si dispone de un dosificador de cloro, realizar en conjunto por la noche.

SKIMMER Multiválvula en función FILTRADO, y llave de aspiración SKIMMER abierta, para realizar barrido superficial. Cerrar llaves 2 y 3. Verificar que el nivel de agua coincida con la mitad del regulador de caudal del skimmer y retirar la tapa interior del mismo. Encender la bomba. Limpie a diario el canasto interior del skimmer.

LIMPIAFONDO Multiválvula en función FILTRADO, y llave de aspiración LIMPIA FONDO abierta al conectar a una virola (o SKIMMER al conectar a la tapa del skimmer). Cerrar llaves 1 y 2. Encender la bomba. Limpiar el fondo, desplazando lentamen- te el limpiafondo por el fondo de la piscina. Luego realizar un RETROLAVADO y posterior ENJUAGUE del filtro. Si el fondo está muy sucio, con barro fino, colocar la multiválvula en DESAGOTE, y pasar el limpia fondo sin filtrar.

1 RETROLAVADO Multiválvula en función RETROLAVADO y llave de

aspiración TOMA DE FONDO abierta. Cerrar llaves 1 y 3. Encender la bomba para realizar limpieza de la carga filtrante, hasta observar agua limpia por el tubo visor de la multiválvula. Realizar ésta operación semanalmente (y cuando sea necesario).

ENJUAGUE Multiválvula en función ENJUAGUE y llave de

aspiración TOMA DE FONDO abierta. Cerrar llaves 1 y 3. Realizar inmediatamente después del retrolavado, durante dos o tres minutos. El agua fluirá al desagote.

DESAGOTE Multiválvula en función DESAGOTE y llave

aspiración TOMA DE FONDO abierta. Utilizar para vaciar la pileta. En trabajos de riego, acople extensión de manguera.

RECIRCULACIÓN Multiválvula en función RECIRCULACIÓN y llave de

aspiración TOMA DE FONDO abierta. Encender la bomba. Ésta función permite la circulación de agua de la piscina sin hacer pasar el agua por el material filtrante. Utilizada principalmente para el mezclado de productos químicos aplicados en la piscina.

FUERA DE USO Multivávlua en función FUERA DE USO. Utilizar

esta función fuera de temporada (ver PARA DEJAR FUERA DE USO) o con la piscina vacía.

2

3

4

5

6

OPERACIONES DE MANEJO

PRESIÓN MÁX. TRABAJO: 2,3 kg/cm₂

VC-200 VC-200 TOP VC-250 TOP

COD 139929 COD 139924 COD 139914

930

1120 780 780

1150

CON VÁLVULA LATERAL

SKIMMER TOMA DE

FONDO

VIROLA (LIMPIAFONDOS)

Multiválvula 6 vías 2”

Llaves esféricas

DESAGOTE

FILTRO

RETORNO

Bomba Bomba

Filtro

Multiválvula 6 vías 2”

Llaves esféricas

DESAGOTE

RETORNO

SKIMMER TOMA DE

FONDO

VIROLA (LIMPIAFONDOS)

1 2 3 1 2 3

900

1300

Con válvula de desagote

ATENCIÓN: Luego de períodos largos sin uso, verifique que el eje gire libremente, de no ser así, utilice un destornillador punta plana por la parte trasera del motor como muestra la imagen, y gire el eje en el sentido de las agujas del reloj, luego encienda.

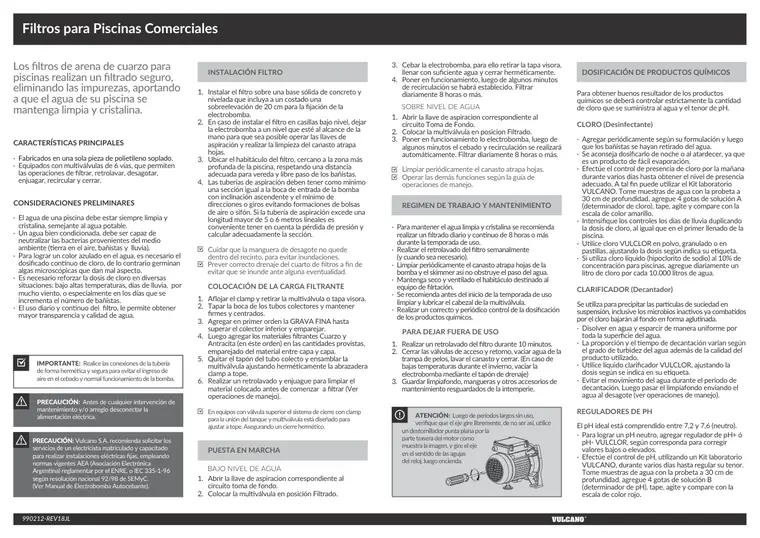

Filtros para Piscinas Comerciales

990212-REV18JL

Los filtros de arena de cuarzo para piscinas realizan un filtrado seguro, eliminando las impurezas, aportando a que el agua de su piscina se mantenga limpia y cristalina.

CARACTERÍSTICAS PRINCIPALES

· Fabricados en una sola pieza de polietileno soplado. · Equipados con multiválvulas de 6 vías, que permiten las operaciones de filtrar, retrolavar, desagotar, enjuagar, recircular y cerrar.

CONSIDERACIONES PRELIMINARES

· El agua de una piscina debe estar siempre limpia y cristalina, semejante al agua potable. · Un agua bien condicionada, debe ser capaz de neutralizar las bacterias provenientes del medio ambiente (tierra en el aire, bañistas y lluvia). · Para lograr un color azulado en el agua, es necesario el dosificado contínuo de cloro, de lo contrario germinan algas microscópicas que dan mal aspecto. · Es necesario reforzar la dosis de cloro en diversas situaciones: bajo altas temperaturas, días de lluvia, por mucho viento, o especialmente en los días que se incrementa el número de bañistas. · El uso diario y continuo del filtro, le permite obtener mayor transparencia y calidad de agua.

IMPORTANTE: Realice las conexiones de la tubería de forma hermética y segura para evitar el ingreso de aire en el cebado y normal funcionamiento de la bomba.

INSTALACIÓN FILTRO

1. Instalar el filtro sobre una base sólida de concreto y nivelada que incluya a un costado una sobreelevación de 20 cm para la fijación de la electrobomba. 2. En caso de instalar el filtro en casillas bajo nivel, dejar la electrobomba a un nivel que esté al alcance de la mano para que sea posible operar las llaves de aspiración y realizar la limpieza del canasto atrapa hojas. 3. Ubicar el habitáculo del filtro, cercano a la zona más profunda de la piscina, respetando una distancia adecuada para vereda y libre paso de los bañistas. 4. Las tuberías de aspiración deben tener como mínimo una sección igual a la boca de entrada de la bomba con inclinación ascendente y el mínimo de direcciones o giros evitando formaciones de bolsas de aire o sifón. Si la tubería de aspiración excede una longitud mayor de 5 o 6 metros lineales es conveniente tener en cuenta la pérdida de presión y calcular adecuadamente la sección.

Cuidar que la manguera de desagote no quede dentro del recinto, para evitar inundaciones. Prever correcto drenaje del cuarto de filtros a fin de evitar que se inunde ante alguna eventualidad.

COLOCACIÓN DE LA CARGA FILTRANTE

1. Aflojar el clamp y retirar la multiválvula o tapa visora. 2. Tapar la boca de los tubos colectores y mantener firmes y centrados. 3. Agregar en primer orden la GRAVA FINA hasta superar el colector inferior y emparejar. 4. Luego agregar los materiales filtrantes Cuarzo y Antracita (en éste orden) en las cantidades provistas, emparejado del material entre capa y capa. 5. Quitar el tapón del tubo colecto y ensamblar la multiválvula ajustando herméticamente la abrazadera clamp a tope. 6. Realizar un retrolavado y enjuague para limpiar el material colocado antes de comenzar a filtrar (Ver operaciones de manejo).

En equipos con válvula superior el sistema de cierre con clamp para la unión del tanque y multiválvula está diseñado para ajustar a tope. Asegurando un cierre hermético.

PUESTA EN MARCHA

BAJO NIVEL DE AGUA 1. Abrir la llave de aspiracion correspondiente al circuito toma de fondo. 2. Colocar la multiválvula en posición Filtrado.

DOSIFICACIÓN DE PRODUCTOS QUÍMICOS

Para obtener buenos resultador de los productos químicos se deberá controlar estrictamente la cantidad de cloro que se suministra al agua y el tenor de pH.

CLORO (Desinfectante)

· Agregar periódicamente según su formulación y luego que los bañistas se hayan retirado del agua. · Se aconseja dosificarlo de noche o al atardecer, ya que es un producto de fácil evaporación. · Efectúe el control de presencia de cloro por la mañana durante varios días hasta obtener el nivel de presencia adecuado. A tal fin puede utilizar el Kit laboratorio VULCANO. Tome muestras de agua con la probeta a 30 cm de profundidad, agregue 4 gotas de solución A (determinador de cloro), tape, agite y compare con la escala de color amarillo. · Intensifique los controles los días de lluvia duplicando la dosis de cloro, al igual que en el primer llenado de la piscina. · Utilice cloro VULCLOR en polvo, granulado o en pastillas, ajustando la dosis según indica su etiqueta. · Si utiliza cloro líquido (hipoclorito de sodio) al 10% de concentración para piscinas, agregue diariamente un litro de cloro por cada 10.000 litros de agua.

CLARIFICADOR (Decantador)

Se utiliza para precipitar las partículas de suciedad en suspensión, inclusive los microbios inactivos ya combatidos por el cloro bajarán al fondo en forma aglutinada. · Disolver en agua y esparcir de manera uniforme por toda la superficie del agua. · La proporción y el tiempo de decantación varían según el grado de turbidez del agua además de la calidad del producto utilizado. · Utilice líquido clarificador VULCLOR, ajustando la dosis según se indica en su etiqueta. · Evitar el movimiento del agua durante el periodo de decantación. Luego pasar el limpiafondo enviando el agua al desagote (ver operaciones de manejo).

REGULADORES DE PH

El pH ideal está comprendido entre 7,2 y 7,6 (neutro). · Para lograr un pH neutro, agregar regulador de pH+ ó pH- VULCLOR, según corresponda para corregir valores bajos o elevados. · Efectúe el control de pH, utilizando un Kit laboratorio VULCANO, durante varios días hasta regular su tenor. Tome muestras de agua con la probeta a 30 cm de profundidad, agregue 4 gotas de solución B (determinador de pH), tape, agite y compare con la escala de color rojo.

3. Cebar la electrobomba, para ello retirar la tapa visora, llenar con suficiente agua y cerrar herméticamente. 4. Poner en funcionamiento, luego de algunos minutos de recirculación se habrá establecido. Filtrar diariamente 8 horas o más.

SOBRE NIVEL DE AGUA 1. Abrir la llave de aspiracion correspondiente al circuito Toma de Fondo. 2. Colocar la multiválvula en posicion Filtrado. 3. Poner en funcionamiento lo electrobomba, luego de algunos minutos el cebado y recirculación se realizará automáticamente. Filtrar diariamente 8 horas o más.

Limpiar periódicamente el canasto atrapa hojas. Operar las demás funciones según la guía de operaciones de manejo.

REGIMEN DE TRABAJO Y MANTENIMIENTO

· Para mantener el agua limpia y cristalina se recomienda realizar un filtrado diario y continuo de 8 horas o más durante la temporada de uso. · Realizar el retrolavado del filtro semanalmente (y cuando sea necesario). · Limpiar periódicamente el canasto atrapa hojas de la bomba y el skimmer así no obstruye el paso del agua. · Mantenga seco y ventilado el habitáculo destinado al equipo de filrtación. · Se recomienda antes del inicio de la temporada de uso limpiar y lubricar el cabezal de la multiválvula. · Realizar un correcto y periódico control de la dosificación de los productos químicos.

PARA DEJAR FUERA DE USO

1. Realizar un retrolavado del filtro durante 10 minutos. 2. Cerrar las válvulas de acceso y retorno, vaciar agua de la trampa de pelos, lavar el canasto y cerrar. (En caso de bajas temperaturas durante el invierno, vaciar la electrobomba mediante el tapón de drenaje) 3. Guardar limpiafondo, mangueras y otros accesorios de mantenimiento resguardados de la intemperie.

PRECAUCIÓN: Vulcano S.A. recomienda solicitar los servicios de un electricista matriculado y capacitado para realizar instalaciones eléctricas fijas, empleando normas vigentes AEA (Asociación Electrónica Argentina) reglamentar por el ENRE, o IEC 335-1-96 según resolución nacional 92/98 de SEMyC. (Ver Manual de Electrobomba Autocebante).

PRECAUCIÓN: Antes de cualquier intervención de mantenimiento y/o arreglo desconectar la alimentación eléctrica.
