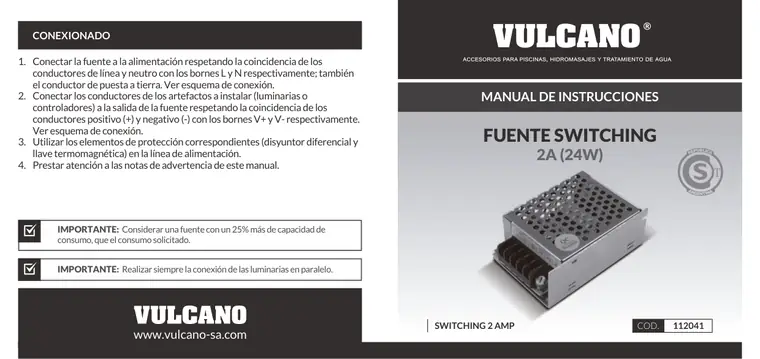

CONEXIONADO

1. Conectar la fuente a la alimentación respetando la coincidencia de los conductores de línea y neutro con los bornes L y N respectivamente; también el conductor de puesta a tierra. Ver esquema de conexión. 2. Conectar los conductores de los artefactos a instalar (luminarias o controladores) a la salida de la fuente respetando la coincidencia de los conductores positivo (+) y negativo (-) con los bornes V+ y V- respectivamente. Ver esquema de conexión. 3. Utilizar los elementos de protección correspondientes (disyuntor diferencial y llave termomagnética) en la línea de alimentación. 4. Prestar atención a las notas de advertencia de este manual.

.

FUENTE SWITCHING

2A (24W)

COD. 112041 SWITCHING 2 AMP

IMPORTANTE: Considerar una fuente con un 25% más de capacidad de consumo, que el consumo solicitado.

IMPORTANTE: Realizar siempre la conexión de las luminarias en paralelo.

Salida 12 VCC Tensión de linea 220 VCA.

Disyuntor diferencial

LLave termomagnética bipolar

Cable 12 VCC Cable TPR 2x1 mm2 220 VCA

BORNERA

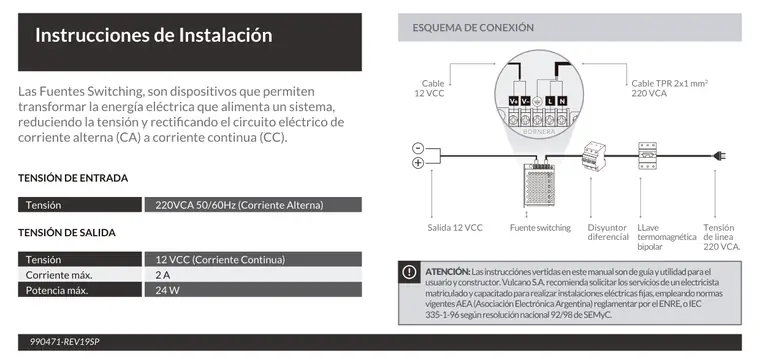

ESQUEMA DE CONEXIÓN Instrucciones de Instalación

Las Fuentes Switching, son dispositivos que permiten transformar la energía eléctrica que alimenta un sistema, reduciendo la tensión y rectificando el circuito eléctrico de corriente alterna (CA) a corriente continua (CC).

TENSIÓN DE ENTRADA

Tensión 220VCA 50/60Hz (Corriente Alterna)

TENSIÓN DE SALIDA

Tensión 12 VCC (Corriente Continua) Corriente máx. 2 A Potencia máx. 24 W

990471-REV19SP

ATENCIÓN: Las instrucciónes vertidas en este manual son de guía y utilidad para el usuario y constructor. Vulcano S.A. recomienda solicitar los servicios de un electricista matriculado y capacitado para realizar instalaciones eléctricas fijas, empleando normas vigentes AEA (Asociación Electrónica Argentina) reglamentar por el ENRE, o IEC 335-1-96 según resolución nacional 92/98 de SEMyC.

- +
