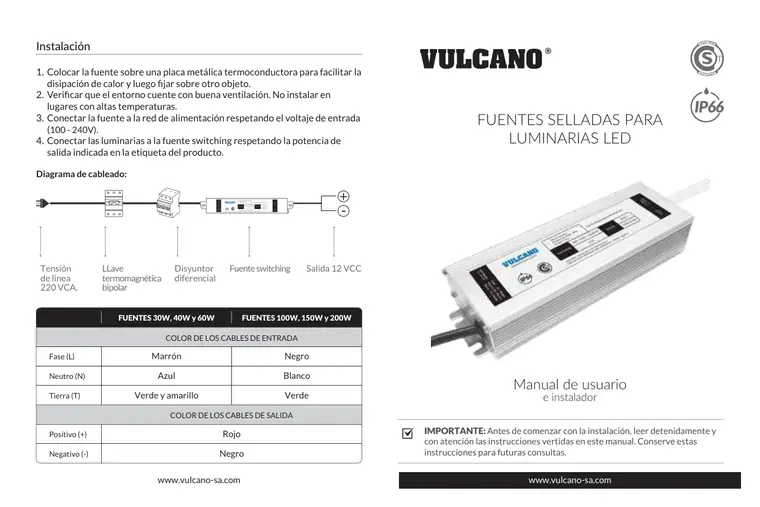

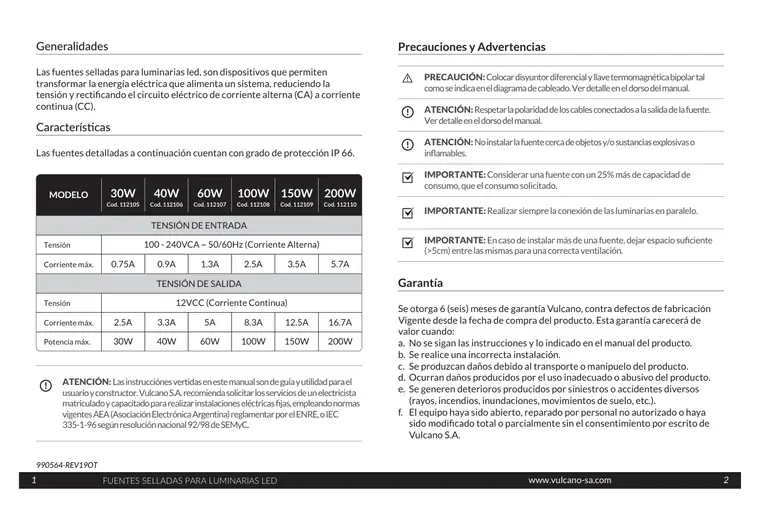

Manual de fuentes selladas · Vulcano

www.vulcano-sa.com www.vulcano-sa.com

IMPORTANTE: Antes de comenzar con la instalación, leer detenidamente y con atención las instrucciones vertidas en este manual. Conserve estas instrucciones para futuras consultas.

FUENTES SELLADAS PARA

LUMINARIAS LED

Manual de usuario

e instalador

1. Colocar la fuente sobre una placa metálica termoconductora para facilitar la disipación de calor y luego fijar sobre otro objeto. 2. Verificar que el entorno cuente con buena ventilación. No instalar en lugares con altas temperaturas. 3. Conectar la fuente a la red de alimentación respetando el voltaje de entrada (100 - 240V). 4. Conectar las luminarias a la fuente switching respetando la potencia de salida indicada en la etiqueta del producto.

Diagrama de cableado:

Instalación

Salida 12 VCC Tensión de linea 220 VCA.

Disyuntor diferencial LLave termomagnética bipolar

www.vulcano-sa.com

Importador: Vulcano S.A. / CUIT: 30-55536556-6 Dirección: Lino E. Spilimbergo 7280, Los Boulevares - Córdoba - Argentina

Marca: Vulcano Modelo: FA 100W - IP66 Origen: China

Fuente sellada para luminarias LED

2.5A

100 - 240V ~ 50/60Hz

100W (8.3A)

12VCC ENTRADA SALIDA

Fuente switching

Fase (L) Marrón Negro

Positivo (+)

Negativo (-)

FUENTES 30W, 40W y 60W FUENTES 100W, 150W y 200W

Neutro (N) Azul Blanco

Tierra (T) Verde y amarillo Verde

Rojo

Negro

COLOR DE LOS CABLES DE ENTRADA

COLOR DE LOS CABLES DE SALIDA

1 www.vulcano-sa.com FUENTES SELLADAS PARA LUMINARIAS LED 2

ATENCIÓN: Las instrucciónes vertidas en este manual son de guía y utilidad para el usuario y constructor. Vulcano S.A. recomienda solicitar los servicios de un electricista matriculado y capacitado para realizar instalaciones eléctricas fijas, empleando normas vigentes AEA (Asociación Electrónica Argentina) reglamentar por el ENRE, o IEC 335-1-96 según resolución nacional 92/98 de SEMyC.

Las fuentes selladas para luminarias led, son dispositivos que permiten transformar la energía eléctrica que alimenta un sistema, reduciendo la tensión y rectificando el circuito eléctrico de corriente alterna (CA) a corriente continua (CC).

Generalidades

Las fuentes detalladas a continuación cuentan con grado de protección IP 66.

Características

990564-REV19OT

Tensión

Tensión

Corriente máx.

Potencia máx.

30W

Cod. 112105 MODELO 40W

Cod. 112106 60W

Cod. 112107 100W

Cod. 112108 200W

Cod. 112110 150W

Cod. 112109

100 - 240VCA ~ 50/60Hz (Corriente Alterna)

12VCC (Corriente Continua)

2.5A 16.7A

30W 200W

3.3A

40W

5A

60W

8.3A

100W

12.5A

Corriente máx. 0.75A 5.7A 0.9A 1.3A 2.5A 3.5A

150W

TENSIÓN DE ENTRADA

TENSIÓN DE SALIDA

Se otorga 6 (seis) meses de garantía Vulcano, contra defectos de fabricación Vigente desde la fecha de compra del producto. Esta garantía carecerá de valor cuando: a. No se sigan las instrucciones y lo indicado en el manual del producto. b. Se realice una incorrecta instalación. c. Se produzcan daños debido al transporte o manipuelo del producto. d. Ocurran daños producidos por el uso inadecuado o abusivo del producto. e. Se generen deterioros producidos por siniestros o accidentes diversos

(rayos, incendios, inundaciones, movimientos de suelo, etc.). f. El equipo haya sido abierto, reparado por personal no autorizado o haya

sido modificado total o parcialmente sin el consentimiento por escrito de Vulcano S.A.

Garantía

Precauciones y Advertencias

IMPORTANTE: Considerar una fuente con un 25% más de capacidad de consumo, que el consumo solicitado.

IMPORTANTE: Realizar siempre la conexión de las luminarias en paralelo.

IMPORTANTE: En caso de instalar más de una fuente, dejar espacio suficiente (>5cm) entre las mismas para una correcta ventilación.

ATENCIÓN: No instalar la fuente cerca de objetos y/o sustancias explosivas o inflamables.

ATENCIÓN: Respetar la polaridad de los cables conectados a la salida de la fuente. Ver detalle en el dorso del manual.

PRECAUCIÓN: Colocar disyuntor diferencial y llave termomagnética bipolar tal como se indica en el diagrama de cableado. Ver detalle en el dorso del manual.
