Manual de ionizador ION-100 · Vulcano
Manual · 8 páginas · Vulcano
Texto de la página 1
www.vulcano-sa.com

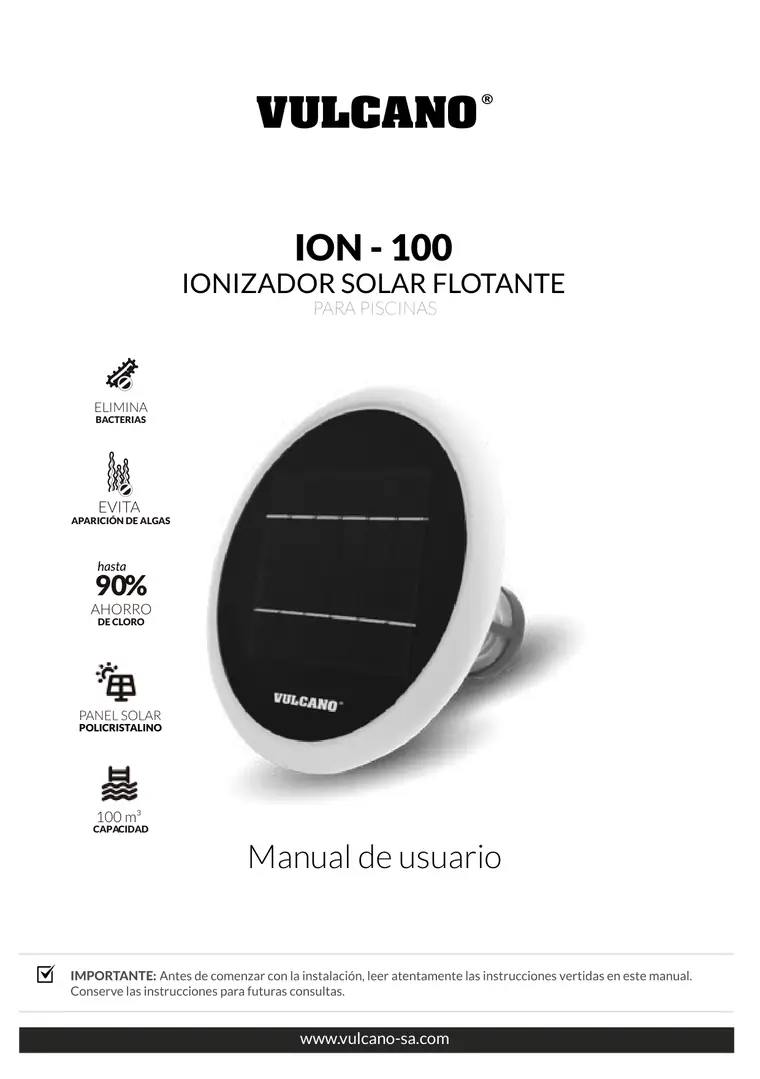

ION - 100 IONIZADOR SOLAR FLOTANTE
PARA PISCINAS
Manual de usuario
IMPORTANTE: Antes de comenzar con la instalación, leer atentamente las instrucciones vertidas en este manual. Conserve las instrucciones para futuras consultas.
ELIMINA
BACTERIAS
EVITA APARICIÓN DE ALGAS
100 m³ CAPACIDAD
90% AHORRO
DE CLORO
hasta
POLICRISTALINO
Texto de la página 2
| Ionizador solar flotante CÓD 102401
990269-REV22FB
Texto de la página 3

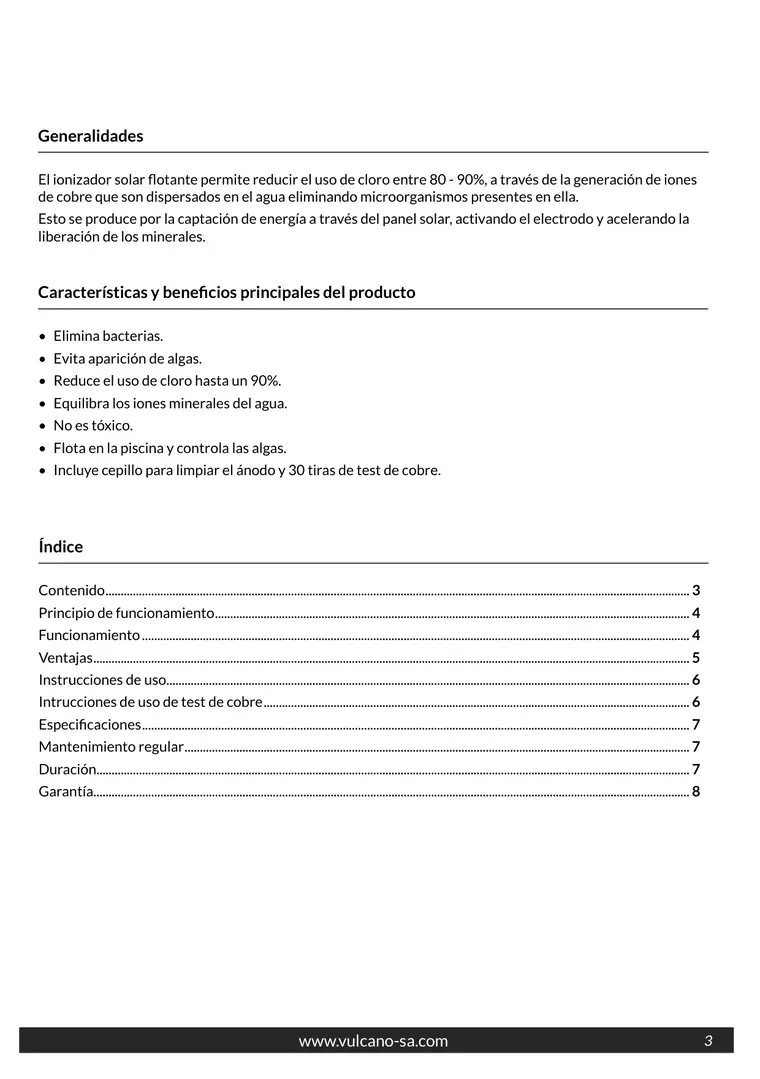

www.vulcano-sa.com 3
Generalidades
El ionizador solar flotante permite reducir el uso de cloro entre 80 - 90%, a través de la generación de iones de cobre que son dispersados en el agua eliminando microorganismos presentes en ella.
Esto se produce por la captación de energía a través del panel solar, activando el electrodo y acelerando la liberación de los minerales.
Características y beneficios principales del producto
• Elimina bacterias.
• Evita aparición de algas.
• Reduce el uso de cloro hasta un 90%.
• Equilibra los iones minerales del agua.
• No es tóxico.
• Flota en la piscina y controla las algas.
• Incluye cepillo para limpiar el ánodo y 30 tiras de test de cobre.
Índice
Contenido................................................................................................................................................................................................ 3
Principio de funcionamiento............................................................................................................................................................ 4
Funcionamiento..................................................................................................................................................................................... 4
Ventajas.................................................................................................................................................................................................... 5
Instrucciones de uso............................................................................................................................................................................ 6
Intrucciones de uso de test de cobre............................................................................................................................................ 6
Especificaciones.................................................................................................................................................................................... 7
Mantenimiento regular...................................................................................................................................................................... 7
Duración................................................................................................................................................................................................... 7
Garantía.................................................................................................................................................................................................... 8
Texto de la página 4
IONIZADOR SOLAR FLOTANTE 4
0.1
0.5
0.9
1.1
1.3
1.5
1.7
2.0
www.vulcano-sa.com
ION - 100 IONIZADOR SOLAR FLOTANTE
para piscinas
Guía de inicio rápido
Medir el nivel de cobre
Tabla de valores 1
si el valor es menor a 0,5 ppm, colocar el ionizador.
2
< 0,5 ppm
si el valor es mayor a 0,9 ppm, sacar el ionizador.
3
> 0,9 ppm
Limpiar el electrodo cada 7 días
Electrodo
cepillo 4 7
DIA
Funcionamiento
El sistema inicia cuando la energía solar es captada por el panel, provocando que la electricidad fluya hacia el electrodo de cobre, liberando iones en el agua.
El ionizador solar reduce el consumo de cloro y recolecta minerales indeseables como calcio y hierro; este producto potabiliza el agua y la libera de algas, además es ecológico, no químico, no toxico y completamente seguro.
El ionizador debe permanecer en el agua hasta alcanzar el nivel óptimo de iones de cobre presentes en el agua; superando este nivel, deberá ser retirado y se volverá a colocar en la piscina cuando el nivel sea inferior al recomendado.
Ag Cu
El sol activa el
panel solar
Ánodo libera
minerales
Los minerales eliminan
algas y organismos
Principio de funcionamiento
La ionización es el proceso de conversión, tanto químico como físico, a través del que se producen iones. Estos son átomos o moléculas que contienen carga eléctrica y que, en contacto con microorganismos, actúan eliminándolos.
El ionizador es un dispositivo que libera iones de cobre cargados positivamente. La formación de iones se produce por la desintegración del electrodo, en contacto con el agua, por una carga de energía captada con el panel solar.

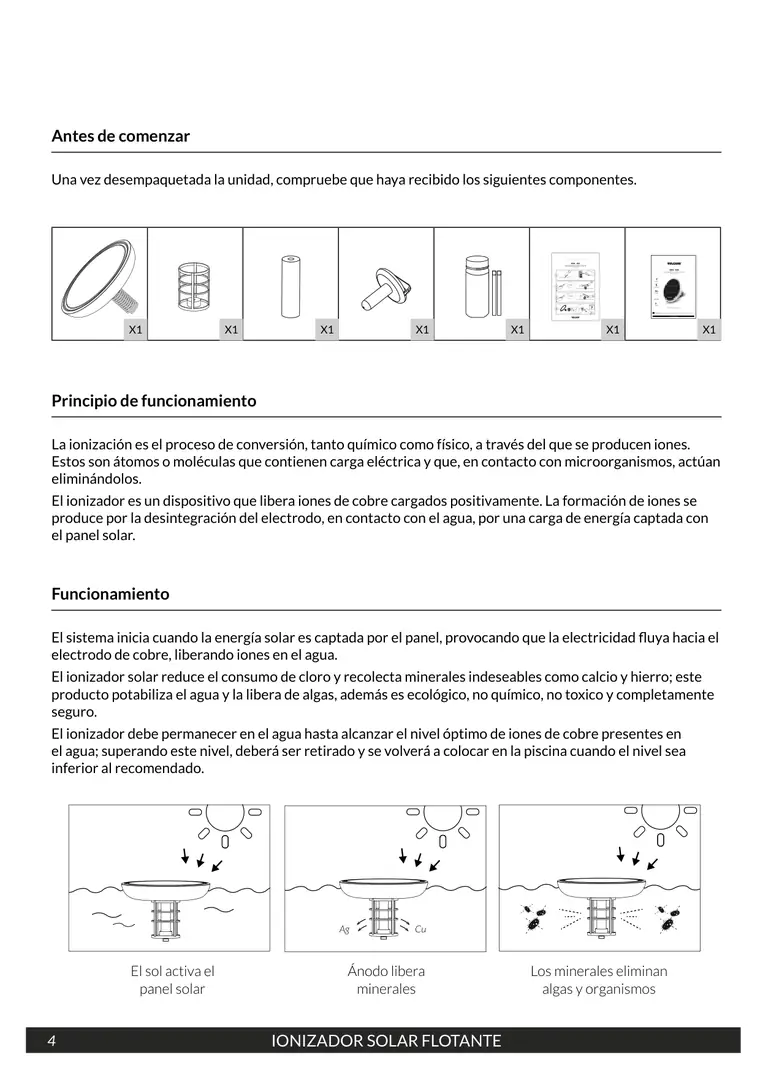

Antes de comenzar
Una vez desempaquetada la unidad, compruebe que haya recibido los siguientes componentes.
IMPORTANTE: Antes de comenzar con el uso de ionizador solar, leer detenidamente y con atención las instrucciones vertidas en este manual. Conserve estas instrucciones para futuras consultas.
www.vulcano-sa.com
Manual de usuario
ION - 100 IONIZADOR SOLAR FLOTANTE
PARA PISCINAS
PANEL SOLAR MONOCRISTALINO
90% AHORRO DE CLORO
ELIMINA BACTERIAS
EVITA APARICIÓN DE ALGAS
100 m³ CAPACIDAD
hasta
X1 X1 X1 X1 X1 X1 X1
Texto de la página 5
www.vulcano-sa.com 5

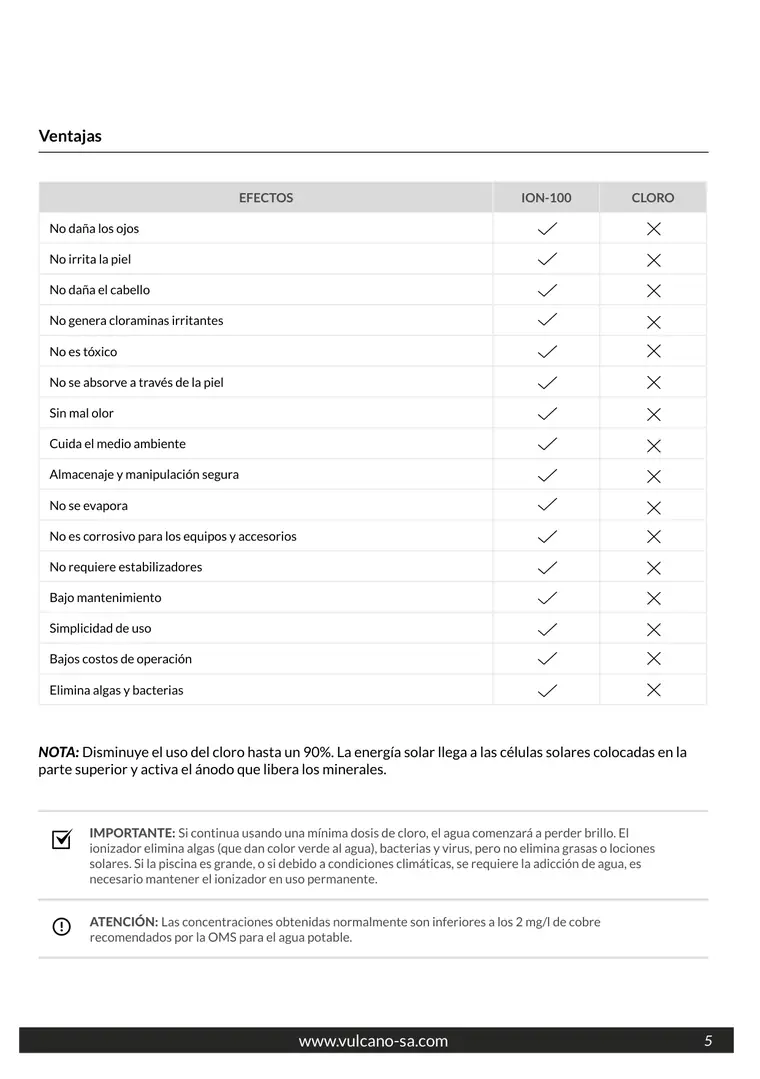

Ventajas
ATENCIÓN: Las concentraciones obtenidas normalmente son inferiores a los 2 mg/l de cobre recomendados por la OMS para el agua potable.
IMPORTANTE: Si continua usando una mínima dosis de cloro, el agua comenzará a perder brillo. El ionizador elimina algas (que dan color verde al agua), bacterias y virus, pero no elimina grasas o lociones solares. Si la piscina es grande, o si debido a condiciones climáticas, se requiere la adicción de agua, es necesario mantener el ionizador en uso permanente.
EFECTOS ION-100 CLORO
No daña los ojos
No irrita la piel
No daña el cabello
No genera cloraminas irritantes
No es tóxico
No se absorve a través de la piel
Sin mal olor
Cuida el medio ambiente
Almacenaje y manipulación segura
No se evapora
No es corrosivo para los equipos y accesorios
No requiere estabilizadores
Bajo mantenimiento
Simplicidad de uso
Bajos costos de operación
Elimina algas y bacterias
NOTA: Disminuye el uso del cloro hasta un 90%. La energía solar llega a las células solares colocadas en la parte superior y activa el ánodo que libera los minerales.
Texto de la página 6
IONIZADOR SOLAR FLOTANTE 6
Instrucciones de uso de TEST
1. Sumergir una tira en el agua y retirar inmediatamente.
2. Mantener la tira nivelada durante 15 segundos (no sacuda el exceso de agua de la tira).
3. Comparar la tira con la tabla de colores en la etiqueta.
2 1
24hs 12hs
4 3
NOTA: Durante las primeras semanas de uso, dejar trabajar al ionizador diariamente para obtener la concentración de iones necesaria.
Luego de alcanzar los niveles óptimos de cobre en la piscina, mantener el uso según sea requerido.
Evitar el uso activo del ionizador cuando el nivel de cobre es el óptimo. Esto permite mayor vida útil del electrodo.
Si se agrega agua a la piscina, por diferentes motivos, poner en uso el ionizador y hacer seguimiento de los niveles de cobre.

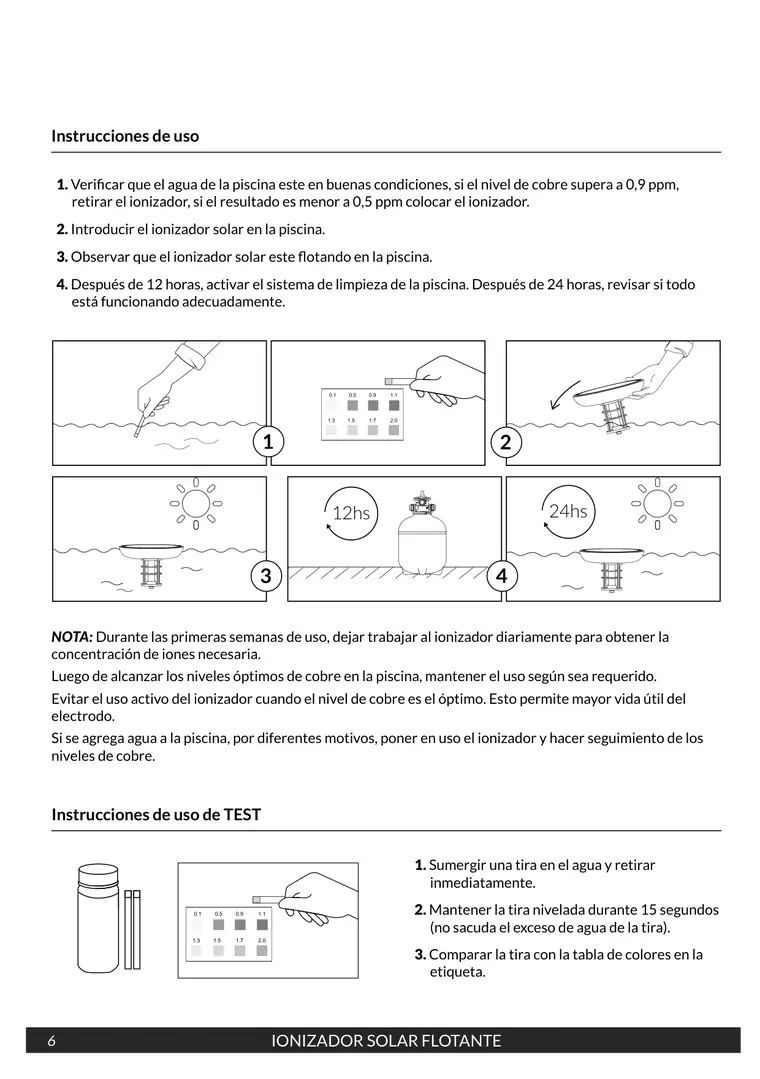

Instrucciones de uso
1. Verificar que el agua de la piscina este en buenas condiciones, si el nivel de cobre supera a 0,9 ppm, retirar el ionizador, si el resultado es menor a 0,5 ppm colocar el ionizador.
2. Introducir el ionizador solar en la piscina.
3. Observar que el ionizador solar este flotando en la piscina.
4. Después de 12 horas, activar el sistema de limpieza de la piscina. Después de 24 horas, revisar si todo está funcionando adecuadamente.
Texto de la página 7
www.vulcano-sa.com 7
NOTA: Para el correcto funcionamiento, se recomienda realizar el mantenimiento del ionizador cada 7 días.
Mantenimiento regular
1. Sacar el ionizador de la piscina.
2. Desenroscar la tuerca y quitar el electrodo.
3. Mojar el electrodo para evitar que se genere polución, utilizar el cepillo incluido y limpiar el óxido del electrodo enjuagándolo a medida que se cepilla.
4. Volver a armar el ionizador.

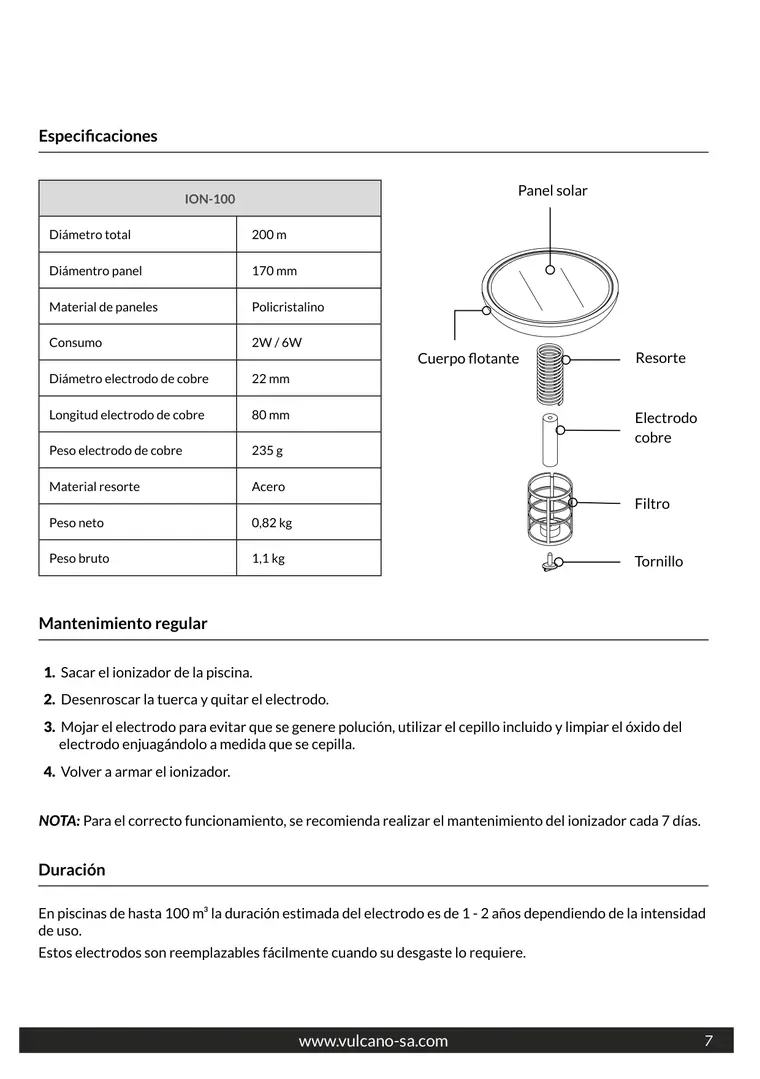

Especificaciones
ION-100
Diámetro total 200 m
Diámentro panel 170 mm
Material de paneles Policristalino
Consumo 2W / 6W
Diámetro electrodo de cobre 22 mm
Longitud electrodo de cobre 80 mm
Peso electrodo de cobre 235 g
Material resorte Acero
Peso neto 0,82 kg
Peso bruto 1,1 kg
Panel solar
Resorte
Filtro
Tornillo
Cuerpo flotante
Electrodo cobre
Duración
En piscinas de hasta 100 m³ la duración estimada del electrodo es de 1 - 2 años dependiendo de la intensidad de uso.
Estos electrodos son reemplazables fácilmente cuando su desgaste lo requiere.
Texto de la página 8
www.vulcano-sa.com
Importador: Vulcano S.A. Dirección: Lino E. Spilimbergo 7280. Los Boulevares - Córdoba, Argentina. Tel: + 54 351 4864284 E-mail: info@vulcano-sa.com CUIT: 30-55536556-6 Origen: Argentina
RNE: 010030619 RNPUD:

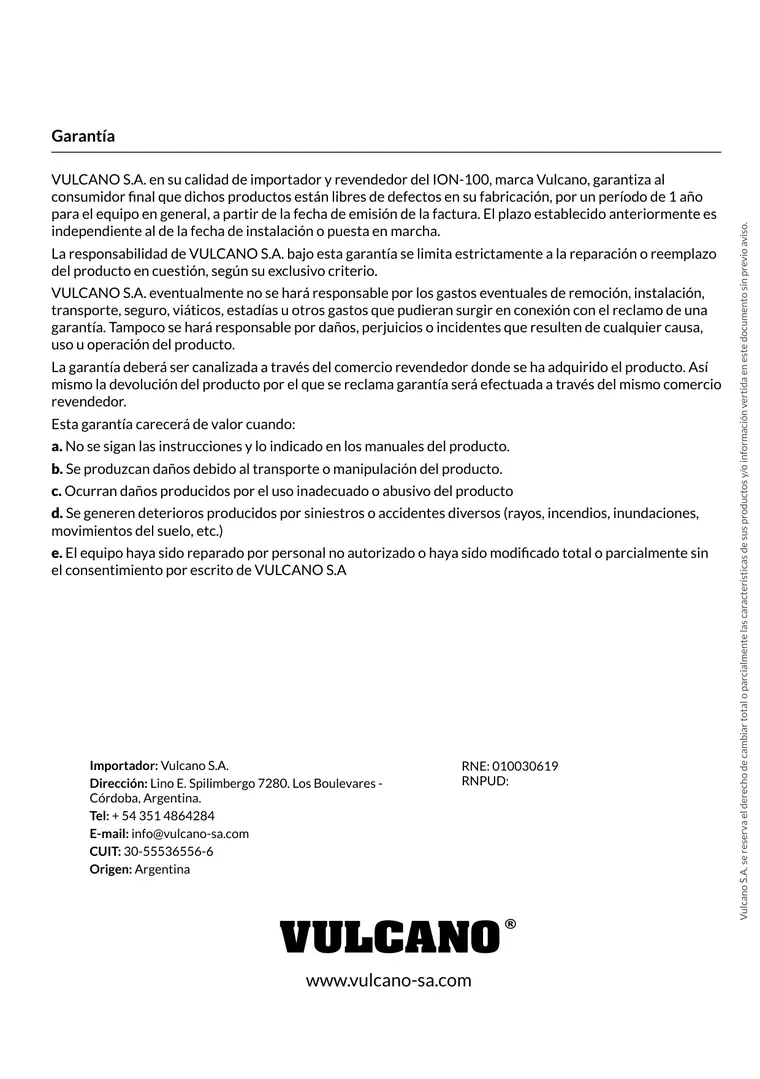

Garantía
VULCANO S.A. en su calidad de importador y revendedor del ION-100, marca Vulcano, garantiza al consumidor final que dichos productos están libres de defectos en su fabricación, por un período de 1 año para el equipo en general, a partir de la fecha de emisión de la factura. El plazo establecido anteriormente es independiente al de la fecha de instalación o puesta en marcha.
La responsabilidad de VULCANO S.A. bajo esta garantía se limita estrictamente a la reparación o reemplazo del producto en cuestión, según su exclusivo criterio.
VULCANO S.A. eventualmente no se hará responsable por los gastos eventuales de remoción, instalación, transporte, seguro, viáticos, estadías u otros gastos que pudieran surgir en conexión con el reclamo de una garantía. Tampoco se hará responsable por daños, perjuicios o incidentes que resulten de cualquier causa, uso u operación del producto.
La garantía deberá ser canalizada a través del comercio revendedor donde se ha adquirido el producto. Así mismo la devolución del producto por el que se reclama garantía será efectuada a través del mismo comercio revendedor.
Esta garantía carecerá de valor cuando:
a. No se sigan las instrucciones y lo indicado en los manuales del producto.
b. Se produzcan daños debido al transporte o manipulación del producto.
c. Ocurran daños producidos por el uso inadecuado o abusivo del producto
d. Se generen deterioros producidos por siniestros o accidentes diversos (rayos, incendios, inundaciones, movimientos del suelo, etc.)
e. El equipo haya sido reparado por personal no autorizado o haya sido modificado total o parcialmente sin el consentimiento por escrito de VULCANO S.A
