PARA USUARIOS
Condiciones y rango de funcionamiento.......................................................................................................pág. 3
Modos de funcionamiento................................................................................................................................pág. 3
Precauciones y advertencias ............................................................................................................................ pág. 4
Consideraciones previas al uso........................................................................................................................ pág. 5
Display y funciones............................................................................................................................................. pág. 5
Instrucciones de uso .......................................................................................................................................... pág. 6
Funciones avanzadas.......................................................................................................................................... pág. 7
Mantenimiento.................................................................................................................................................... pág. 8
Especificaciones técnicas.................................................................................................................................. pág. 9
PARA INSTALADORES Y PROFESIONALES
Transporte...........................................................................................................................................................pág. 10
Dimensiones.......................................................................................................................................................pág. 10
Instalación...........................................................................................................................................................pág. 11
Conexión eléctrica / Diagrama de cableado...............................................................................................pág. 12
Pruebas después de la instalación y puesta en marcha ...........................................................................pág. 13
Identificación y corrección de fallas habituales .........................................................................................pág. 14
Códigos de fallas ...............................................................................................................................................pág. 15
Anexo...................................................................................................................................................................pág. 16
Garantía...............................................................................................................................................................pág. 17

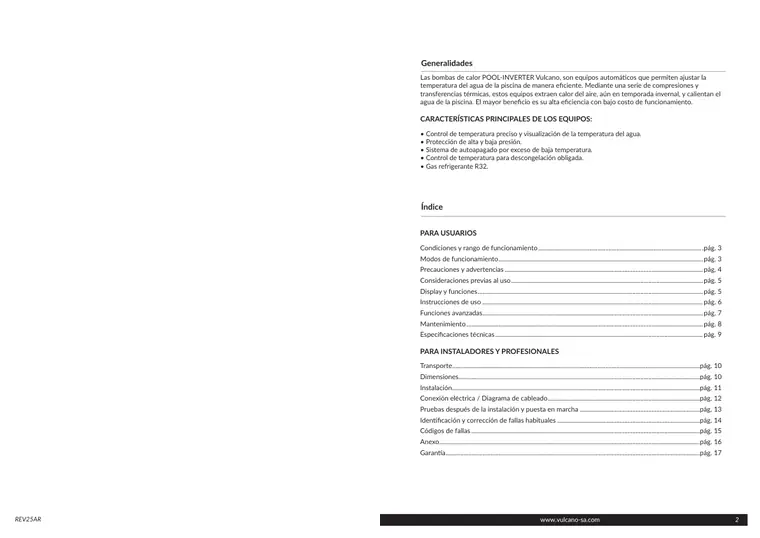

Las bombas de calor POOL-INVERTER Vulcano, son equipos automáticos que permiten ajustar la temperatura del agua de la piscina de manera eficiente. Mediante una serie de compresiones y transferencias térmicas, estos equipos extraen calor del aire, aún en temporada invernal, y calientan el agua de la piscina. El mayor beneficio es su alta eficiencia con bajo costo de funcionamiento.
CARACTERÍSTICAS PRINCIPALES DE LOS EQUIPOS:
• Control de temperatura preciso y visualización de la temperatura del agua. • Protección de alta y baja presión. • Sistema de autoapagado por exceso de baja temperatura. • Control de temperatura para descongelación obligada. • Gas refrigerante R32.

Texto de la página 3

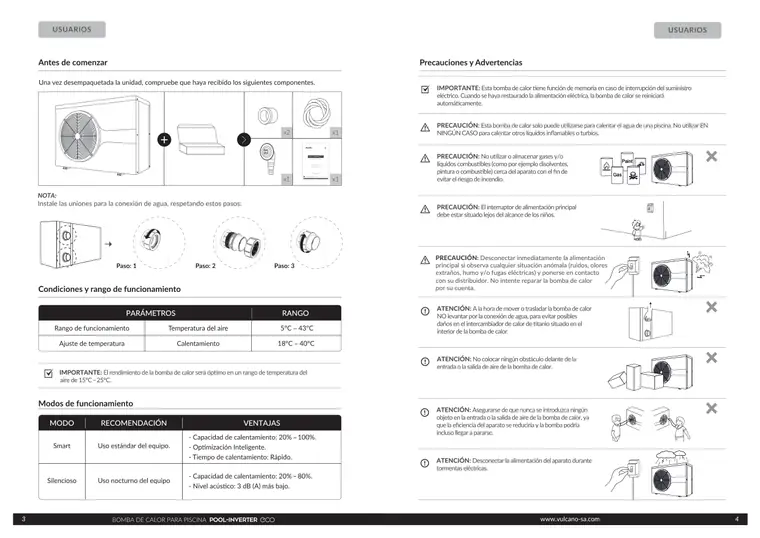

PRECAUCIÓN: Desconectar inmediatamente la alimentación principal si observa cualquier situación anómala (ruidos, olores extraños, humo y/o fugas eléctricas) y ponerse en contacto con su distribuidor. No intente reparar la bomba de calor por su cuenta.

Texto de la página 4

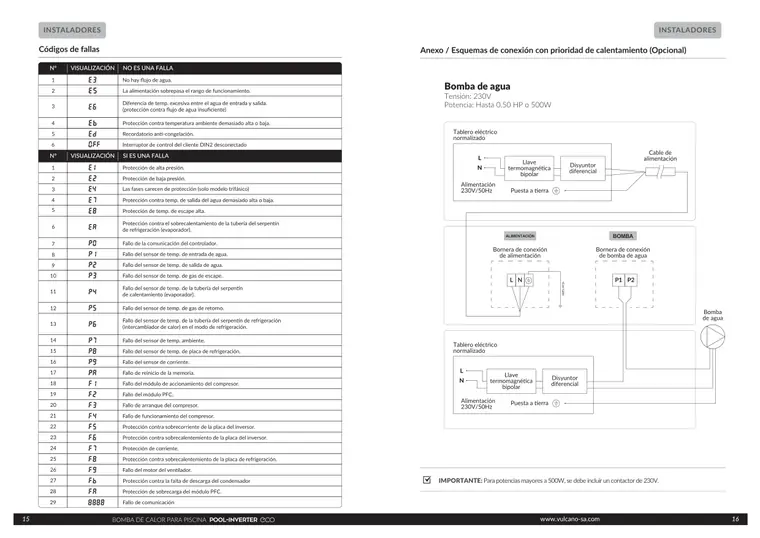

Códigos Descripción
Sin proteccón contra agua.
Protección anti - congelación.
Flujo de agua insuficiente o bomba atascada.
Fuera del rango de operación. (Protección contra temperatura ambiente demasiado alta o baja).
Alimentación anormal. (La alimentación sobrepasa el rango de funcionamiento).

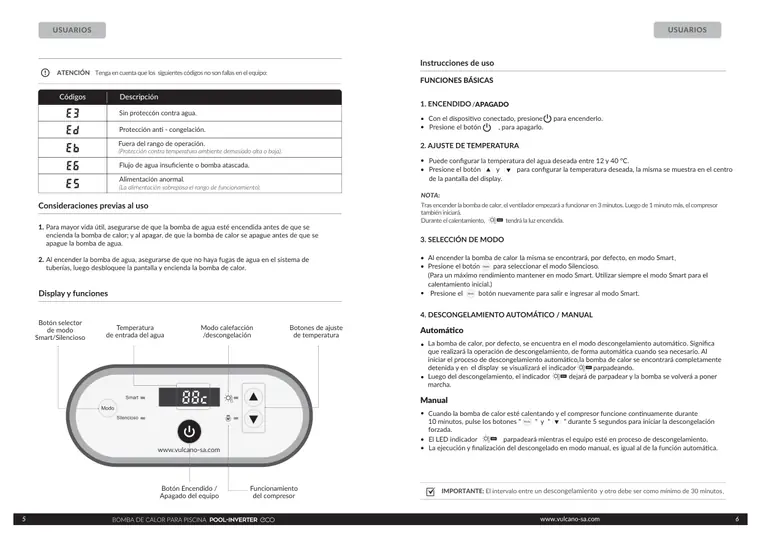

Botón Encendido / Apagado del equipo
Funcionamiento
del compresor
Smart
Silencioso
Botón selector
de modo Smart/Silencioso
Temperatura de entrada del agua
Botones de ajuste
de temperatura Modo calefacción
/descongelación
Con el dispositivo conectado, presione
Presione el botón , para apagarlo.
Puede configurar la temperatura del agua deseada entre 12 y 40 °C. Presione el botón y para configurar la temperatura deseada, la misma se muestra en el centro de la pantalla del display.
/APAGADO
Cuando la bomba de calor esté calentando y el compresor funcione continuamente durante 10 minutos, pulse los botones " " y " " durante 5 segundos para iniciar la descongelación forzada.
el display
Presione el botón nuevamente para salir e ingresar al modo Smart.
para encenderlo.
El LED indicador parpadeará mientras el equipo esté en proceso de descongelamiento. La ejecución y finalización del descongelado en modo manual, es igual al de la función automática.
descongelamiento
NOTA:
Tras encender la bomba de calor, el ventilador empezará a funcionar en 3 minutos. Luego de 1 minuto más, el compresor también iniciará. Durante el calentamiento, tendrá la luz encendida.
Automático
Manual

Texto de la página 5

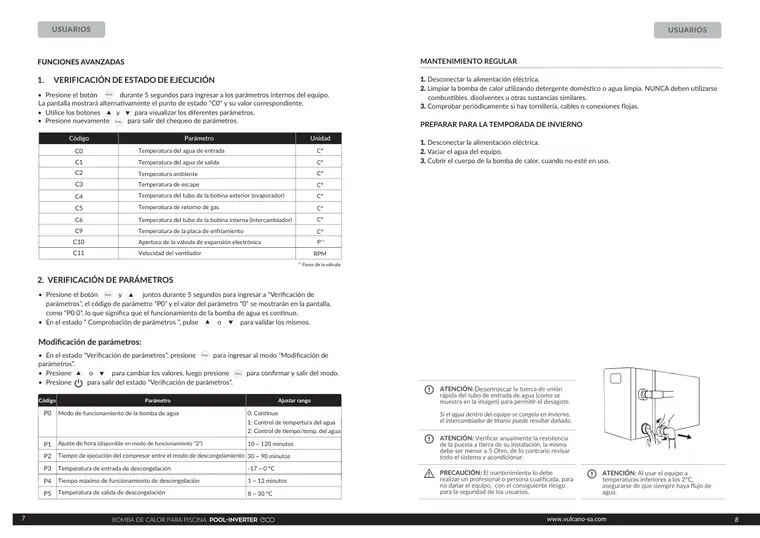

MANTENIMIENTO REGULAR
1. Desconectar la alimentación eléctrica. 2. Limpiar la bomba de calor utilizando detergente doméstico o agua limpia. NUNCA deben utilizarse combustibles, disolventes u otras sustancias similares. 3. Comprobar periódicamente si hay tornillería, cables o conexiones flojas.
PREPARAR PARA LA TEMPORADA DE INVIERNO
1. Desconectar la alimentación eléctrica. 2. Vaciar el agua del equipo. 3. Cubrir el cuerpo de la bomba de calor, cuando no esté en uso.
2. VERIFICACIÓN DE PARÁMETROS
Modificación de parámetros:
• Presione el botón y juntos durante 5 segundos para ingresar a “Verificación de parámetros”, el código de parámetro “P0” y el valor del parámetro “0” se mostrarán en la pantalla, como “P0 0”, lo que significa que el funcionamiento de la bomba de agua es continuo. • En el estado “ Comprobación de parámetros ”, pulse o para validar los mismos.
• En el estado “Verificación de parámetros”, presione para ingresar al modo “Modificación de parámetros”. • Presione o para cambiar los valores, luego presione para confirmar y salir del modo. • Presione para salir del estado “Verificación de parámetros”.
C0
C1
C2
C3
C4
C5
C6
C9
C10
C11
Temperatura del agua de entrada
Temperatura del agua de salida
Temperatura ambiente
Temperatura de escape
Temperatura del tubo de la bobina exterior (evaporador)
Temperatura de retorno de gas
Temperatura del tubo de la bobina interna (intercambiador)
Temperatura de la placa de enfriamiento
Apertura de la válvula de expansión electrónica
Velocidad del ventilador
P
RPM
Cº
Cº
Cº
Cº
Cº
Cº
Cº
Cº
Código Parámetro Unidad
P0
P1
P2
P3
P4
P5
Modo de funcionamiento de la bomba de agua
Ajuste de hora (disponible en modo de funcionamiento “2”)
Tiempo de ejecución del compresor entre el modo de descongelamiento
Temperatura de entrada de descongelación
Tiempo máximo de funcionamiento de descongelación
Temperatura de salida de descongelación
0: Continuo
1: Control de tempertura del agua
2: Control de tiempo/temp. del agua
10 ~ 120 minutos
30 ~ 90 minutos
-17 ~ 0 °C
1 ~ 12 minutos
8 ~ 30 °C
Código Parámetro Ajustar rango
(*)
(*) Pasos de la válvula
La pantalla mostrará alternativamente el punto de estado "C0" y su valor correspondiente.
Desenroscar

Texto de la página 6

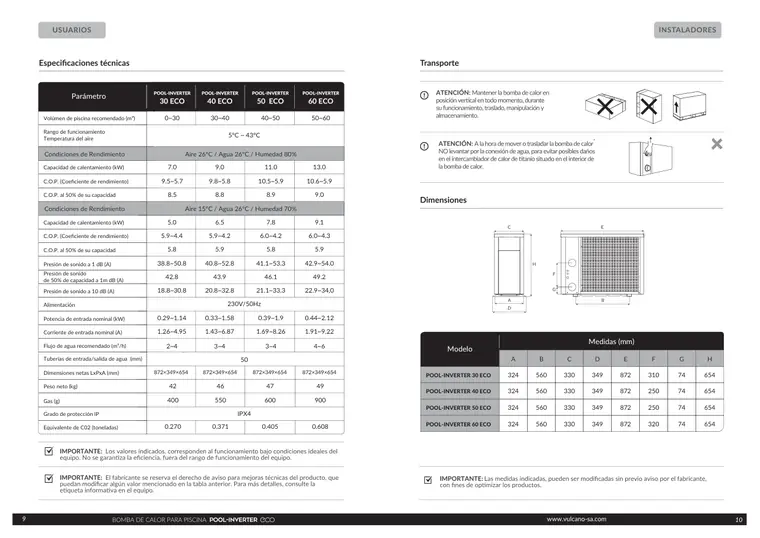

Volúmen de piscina recomendado (m³)
Rango de funcionamiento Temperatura del aire
Capacidad de calentamiento (kW)
C.O.P. (Coeficiente de rendimiento)
C.O.P. al 50% de su capacidad
Capacidad de calentamiento (kW)
C.O.P. (Coeficiente de rendimiento)
C.O.P. al 50% de su capacidad
Presión de sonido a 1 dB (A)
Presión de sonido de 50% de capacidad a 1m dB (A)
Presión de sonido a 10 dB (A)
Potencia de entrada nominal (kW)
Corriente de entrada nominal (A)
Dimensiones netas LxPxA (mm)
Peso neto (kg)
Alimentación
Tuberías de entrada/salida de agua (mm)
POOL-INVERTER
30 ECO
POOL-INVERTER
40 ECO
POOL-INVERTER
50 ECO
POOL-INVERTER
60 ECO
0~30 30~40 40~50 50~60
9.5~5.7 9.8~5.8 10.5~5.9 10.6~5.9
8.5 8.8 8.9 9.0
7.0 9.0 11.0 13.0
5.9~4.4 5.9~4.2 6.0~4.2 6.0~4.3
38.8~50.8 40.8~52.8 41.1~53.3 42.9~54.0
42.8 43.9 46.1 49.2
230V/50Hz
Flujo de agua recomendado (m³/h)
50
0.29~1.14 0.33~1.58 0.39~1.9 0.44~2.12
1.26~4.95 1.43~6.87 1.69~8.26 1.91~9.22
872×349×654 872×349×654 872×349×654 872×349×654
5.8 5.9 5.8 5.9
18.8~30.8 20.8~32.8 21.1~33.3 22.9~34,0
2~4 3~4 3~4 4~6
42 46 47 49
5.0 6.5 7.8 9.1
5°C ~ 43°C
Gas (g) 400 550 600 900
IPX4 Grado de protección IP
Equivalente de C02 (toneladas) 0.270 0.371 0.405 0.608
Parámetro
Condiciones de Rendimiento Aire 26ºC / Agua 26ºC / Humedad 80%
Condiciones de Rendimiento Aire 15ºC / Agua 26ºC / Humedad 70%
POOL-INVERTER 30 ECO
POOL-INVERTER 40 ECO
POOL-INVERTER 50 ECO
POOL-INVERTER 60 ECO
Medidas (mm)
A
324
324
324
324
B
560
560
560
560
C
330
330
330
330
D
349
349
349
349
E
872
872
872
872
F
310
250
250
320
G
74
74
74
74
H
654
654
654
654
Modelo
10

Texto de la página 7
INSTALADORES INSTALADORES

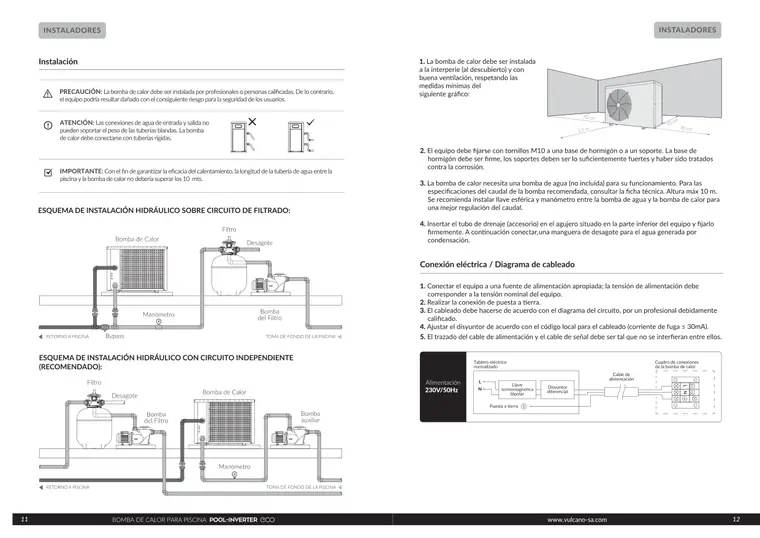

Instalación 1. La bomba de calor debe ser instalada IE a la interperie (al descubierto) y con buena ventilación, respetando las
medidas mínimas del PRECAUCIÓN: La bomba de calor debe ser instalada por profesionales o personas calificadas. De lo contrario, siguiente gráfico: el equipo podría resultar dañado con el consiguiente riesgo para la seguridad de los usuarios.
O ATENCIÓN: Las conexiones de agua de entrada y salida no IlXx IES pueden soportar el peso de las tuberías blandas. La bomba bn ADM de calor debe conectarse con tuberías rígidas. AJA 2. El equipo debe fijarse con tornillos M10 a una base de hormigón o a un soporte. La base de hormigón debe ser firme, los soportes deben ser lo suficientemente fuertes y haber sido tratados IMPORTANTE: Con el fin de garantizar la eficacia del calentamiento, la longitud de la tubería de agua entre la contra la corrosión. iscina y la bomba de calor no debería superar los 10 mts. Pp 3. La bomba de calor necesita una bomba de agua (no incluída) para su funcionamiento. Para las especificaciones del caudal de la bomba recomendada, consultar la ficha técnica. Altura máx 10 m. Se recomienda instalar llave esférica y manómetro entre la bomba de agua y la bomba de calor para ESQUEMA DE INSTALACIÓN HIDRÁULICO SOBRE CIRCUITO DE FILTRADO: una mejor regulación del caudal.
4. Insertar el tubo de drenaje (accesorio) en el agujero situado en la parte inferior del equipoy fijarlo Filtro firmemente. A continuación conectar, una manguera de desagote para el agua generada por Bomba
de Calor EE Desagote condensación. Conexión eléctrica / Diagrama de cableado AEE=== BEA 1. Conectar el equipo a una fuente de alimentación apropiada; la tensión de alimentación debe [as| corresponder
a la tensión nominal del equipo. | | |o >>>]IOpo] 2. Realizar la conexión de puestaa tierra. eh de Bomba 3. El cableado debe hacerse de acuerdo con el diagrama del circuito, por un profesional debidamente 61 Manómetro ll del Filtro calificado.
95% Ry 4. Ajustar el disyuntor de acuerdo con el código local para el cableado (corriente de fuga < 30mA). 4 RETORNO A PISCINA Bypass TOMA DE FONDO DE LA PISCINA 5. El trazado del cable de alimentacióny el cable de señal debe ser tal que no se interfieran entre ellos.
ESQUEMA DE INSTALACIÓN HIDRÁULICO CON CIRCUITO INDEPENDIENTE seri
Tablero eléctrico Cuadro de conexiones (RECOMENDADO): normalizado de la bomba de calor
¡Cable de, A M Amaia alimentación Filtro Alimentaciór
ae Disyuntor SE] Bomba de Calor EDEN non 2 diferencial. [| <BR Desagote ipolar 8018] |306pt ES===2>2) Puesta a tierra e (rm Bomba 22. Bomba Lo del Filtro auxiliar ME il als AIO IE MEA IEEEIO de db Manómetro
Ll 4 RETORNO A PISCINA TOMA DE FONDO DE LA PISCINA GÁEA<A<A<Á<AAKXÁAÁAKAKAAKAKA2A2A2AAAAAAAAAS
11 BOMBA DE CALOR PARA PISCINA POOL-INVERTER CCO www.vulcano-sa.com 12

Texto de la página 8
La llave termomagnética está apagada.
El disyuntor está apagado.
Comprobar y conectar la llave termomagnética.
Comprobar y conectar el disyuntor.
El cable de alimentación está desconectado.
NOTA: Si ocurren las siguientes fallas, por favor detener el equipo inmediatamente, interrumpir el suministro de energía, luego contactarse con su distribuidor:
A ) Acción del interruptor termomagnético inadecuada. B ) El disyuntor se activa frecuentemente.
Corriente nominal (A)
Disyuntor
Corriente de acción residual nominal (mA)
Llave termomagnética
Corriente máxima de entrada (A)
Cable de alimentación (mm²)
Cable de señal (mm²)
30
10.0
8.0
3×0,5
10.0
30
3 x 1,5
40
10.0
8.0
3×0,5
10.0
30
3 x 1,5
50 60
15.0
13.0
3×0,5
15.0
30
3 x 2,5
15.0
12.0
3×0,5
15.0
30
3 x 2,5

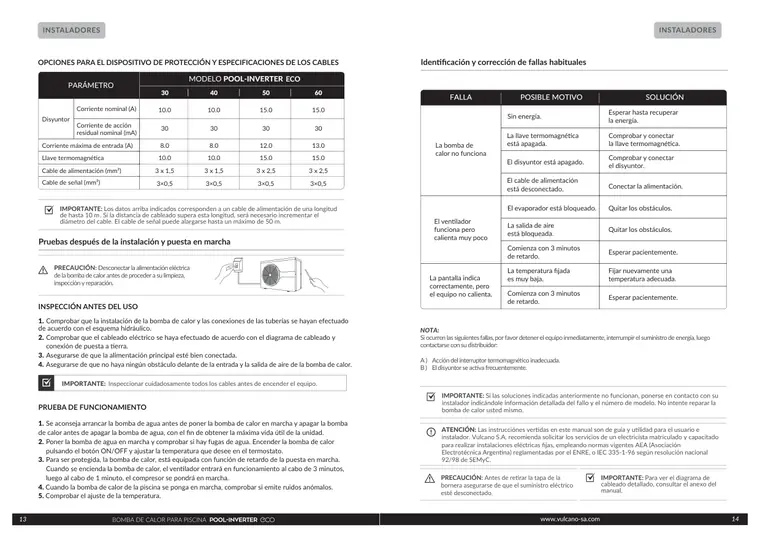

INSPECCIÓN ANTES DEL USO
1. Comprobar que la instalación de la bomba de calor y las conexiones de las tuberías se hayan efectuado de acuerdo con el esquema hidráulico. 2. Comprobar que el cableado eléctrico se haya efectuado de acuerdo con el diagrama de cableado y conexión de puesta a tierra. 3. Asegurarse de que la alimentación principal esté bien conectada. 4. Asegurarse de que no haya ningún obstáculo delante de la entrada y la salida de aire de la bomba de calor.
PRUEBA DE FUNCIONAMIENTO
1. Se aconseja arrancar la bomba de agua antes de poner la bomba de calor en marcha y apagar la bomba de calor antes de apagar la bomba de agua, con el fin de obtener la máxima vida útil de la unidad. 2. Poner la bomba de agua en marcha y comprobar si hay fugas de agua. Encender la bomba de calor pulsando el botón ON/OFF y ajustar la temperatura que desee en el termostato. 3. Para ser protegida, la bomba de calor, está equipada con función de retardo de la puesta en marcha. Cuando se encienda la bomba de calor, el ventilador entrará en funcionamiento al cabo de 3 minutos, luego al cabo de 1 minuto, el compresor se pondrá en marcha. 4. Cuando la bomba de calor de la piscina se ponga en marcha, comprobar si emite ruidos anómalos. 5. Comprobar el ajuste de la temperatura.
IMPORTANTE: Inspeccionar cuidadosamente todos los cables antes de encender el equipo.
13
ATENCIÓN: Las instrucciónes vertidas en este manual son de guía y utilidad para el usuario e instalador. Vulcano S.A. recomienda solicitar los servicios de un electricista matriculado y capacitado para realizar instalaciones eléctricas fijas, empleando normas vigentes AEA (Asociación Electrotécnica Argentina) reglamentadas por el ENRE, o IEC 335-1-96 según resolución nacional 92/98 de SEMyC.
ECO

Texto de la página 9
Bomba de agua Tensión: 230V Potencia: Hasta 0.50 HP o 500W
Interruptor de control del cliente DIN2 desconectado
Las fases carecen de protección (solo modelo trifásico)
6
Fallo de comunicación
Protección contra la falta de descarga del condensador
28
29
IMPORTANTE: Para potencias mayores a 500W, se debe incluir un contactor de 230V.

Texto de la página 10

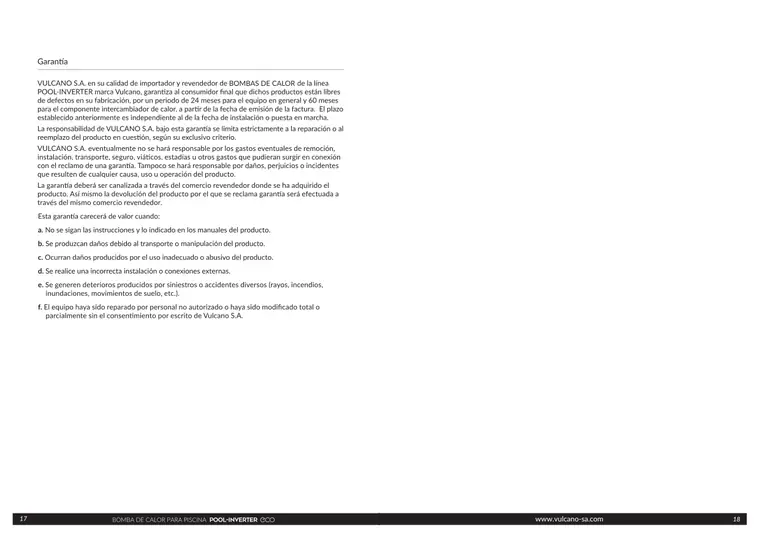

Garantía
VULCANO SAA. en su calidad de importador y revendedor de BOMBAS DE CALOR de la línea
POOL-INVERTER marca Vulcano, garantiza al consumidor final que dichos productos están libres de defectos en su fabricación, por un periodo de 24 meses para el equipo en general y 60 meses para el componente intercambiador de calor, a partir de la fecha de emisión de la factura. El plazo establecido anteriormente es independiente al de la fecha de instalación o puesta en marcha.
La responsabilidad de VULCANO S.A. bajo esta garantía se limita estrictamente a la reparación o al reemplazo del producto en cuestión, según su exclusivo criterio. VULCANO S.A. eventualmente no se hará responsable por los gastos eventuales de remoción, instalación, transporte, seguro, viáticos, estadías u otros gastos que pudieran surgir en conexión con el reclamo de una garantía. Tampoco se hará responsable por daños, perjuicios o incidentes que resulten de cualquier causa, uso u operación del producto.
La garantía deberá ser canalizada a través del comercio revendedor donde se ha adquirido el producto. Así mismo la devolución del producto por el que se reclama garantía será efectuada a través del mismo comercio revendedor.
Esta garantía carecerá de valor cuando:
a. No se sigan las instrucciones y lo indicado en los manuales del producto.
b. Se produzcan daños debido al transporte o manipulación del producto.
c. Ocurran daños producidos por el uso inadecuado o abusivo del producto.
d. Se realice una incorrecta instalación o conexiones externas.
e. Se generen deterioros producidos por siniestros o accidentes diversos (rayos, incendios,
inundaciones, movimientos de suelo, etc.).
f. El equipo haya sido reparado por personal no autorizado o haya sido modificado total o
parcialmente sin el consentimiento por escrito de Vulcano S.A.
17 BOMBA DE CALOR PARA PISCINA POOL-INVERTER CCO www.vulcano-sa.com 18
Productos relacionados
- Bomba de Calor Pool-Inverter 30 Eco (7 Kw) - Vulcano (cód. 550107)
- Bomba de Calor Pool-Inverter 40 Eco (9 Kw) - Vulcano (cód. 550109)
- Bomba de Calor Pool-Inverter 50 Eco (11 Kw) - Vulcano (cód. 550111)
- Bomba de Calor Pool-Inverter 60 Eco (13 Kw) - Vulcano (cód. 550113)
Documento del fabricante publicado por Construcción Vía Web. Descargar PDF original.
