Cómo usar la calculadora de cables por circuito

¿Para qué sirve?

Cargás los circuitos de la instalación (tipo, largo y potencia) y te dice la sección de cable de cada uno, la térmica sugerida, la caída de tensión y los metros de cable de cada color, con la lista lista para agregar.

• Elegir la sección correcta para iluminación, tomas y usos especiales.
• Saber cuántos rollos de cada color comprar.

Dónde la encontrás

▶

1. ▶

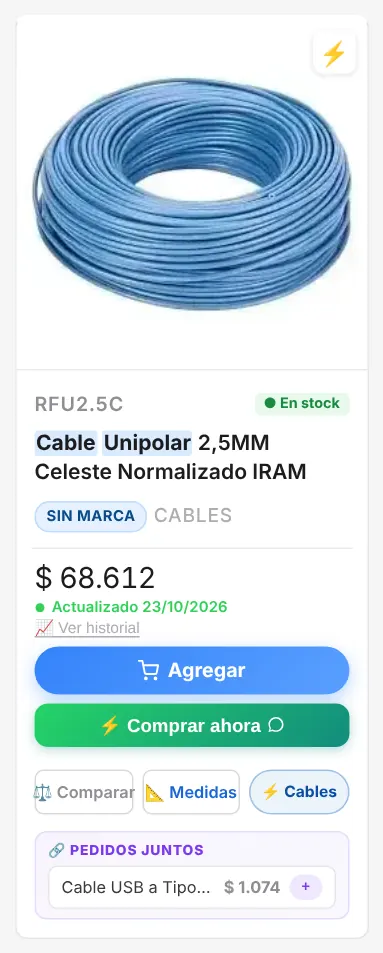

   Botón ⚡ Cables en la tarjeta del producto.

Antes de empezar

Tené a mano:

• Los circuitos: iluminación (IUG), tomas generales (TUG) y usos especiales (TUE: aire, horno, termotanque).
• El largo de cada circuito desde el tablero hasta la última boca.
• La potencia que va a tener cada circuito (W).

La calculadora, parte por parte

El formulario tiene secciones numeradas. Completalas de arriba hacia abajo y tocá el botón naranja.

1▶

1. 1
   Circuitos
2. ▶
   Botón Calcular cables: arma el resultado debajo del formulario.

Qué poner en cada sección

1 Circuitos

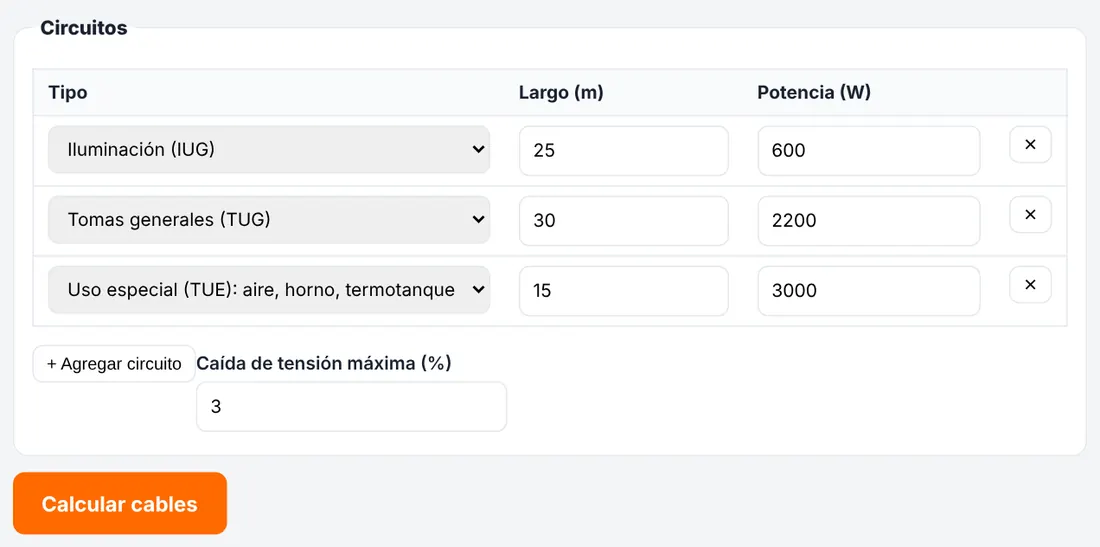

Cada fila es un circuito: tipo (IUG, TUG o TUE), largo en metros y potencia en watts. "+ Agregar circuito" suma otro; ✕ lo borra. Abajo, la caída de tensión máxima (3 % es lo habitual).

Cómo leer el resultado

Al tocar Calcular cables aparece el resultado. Estos son los bloques, con los valores iniciales de la calculadora:

Sección por circuito

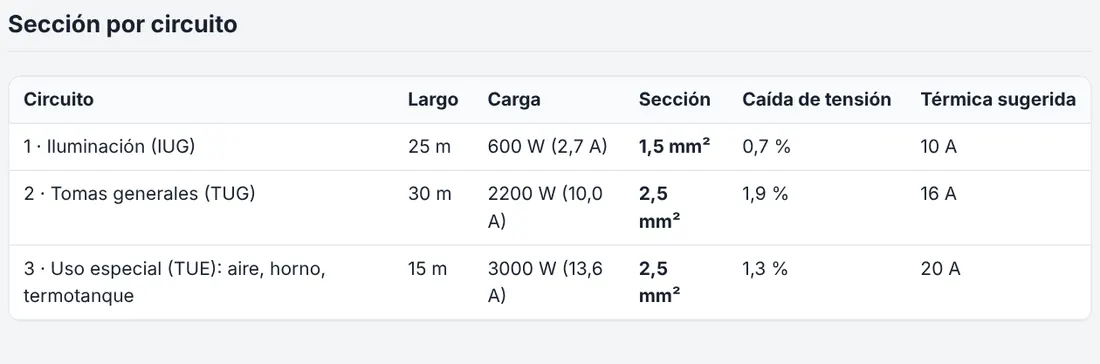

Para cada circuito: corriente, sección elegida, caída de tensión y térmica sugerida. Elige la menor sección que cumple el mínimo por tipo, la corriente admisible y la caída de tensión.

Cable necesario

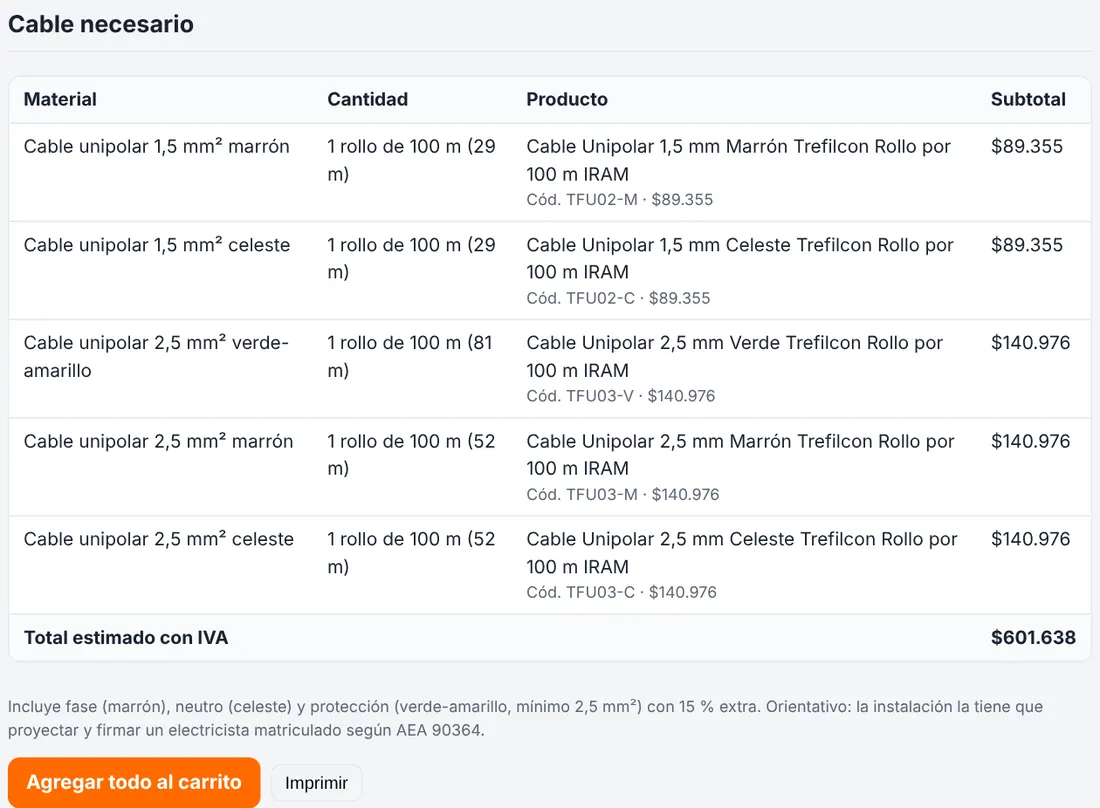

Metros por color (fase marrón, neutro celeste, protección verde-amarillo) con 15 % extra, en rollos de 100 m, con producto, precio y "Agregar todo al carrito".

Al final: Agregar todo al carrito · Imprimir.

Agregar al pedido

• En el catálogo: lo que agregás va a tu pedido, con tus precios y descuentos. Después lo revisás en Carrito y lo confirmás por WhatsApp como siempre.
• En la tienda: va al carrito de la tienda (🛒 arriba a la derecha). Desde ahí mandás el pedido por WhatsApp y te confirmamos stock, envío y forma de pago.
• Podés agregar y seguir cambiando datos: cada toque en Agregar suma otra vez esa cantidad. Si te equivocás, corregí la cantidad en el carrito.

Consejos y errores comunes

Consejos

• La protección (verde-amarillo) es como mínimo de 2,5 mm².
• La instalación la proyecta, ejecuta y certifica un electricista matriculado (AEA 90364).

Errores comunes

• Medir en línea recta: el cable va por la cañería, que hace recorridos más largos.
