Cómo usar la calculadora de cañería de gas

¿Para qué sirve?

Cargás los artefactos de gas, cuánto consumen y a qué distancia del medidor están, y te dice el diámetro de cada tramo según la NAG-200 de ENARGAS, con un esquema de la cañería y la lista de caños, uniones, llaves y flexibles con precios.

• Presupuestar los materiales de una instalación de gas completa.
• Saber qué diámetro lleva el tramo principal y la derivación de cada artefacto.
• Comparar el sistema Sigas (termofusión) con el acero epoxi roscado.

Dónde la encontrás

Antes de empezar

Tené a mano:

• Los artefactos que van a gas (cocina, anafe, horno, calefón, termotanque, calefactores, caldera) y su consumo en kcal/h, que figura en la chapa.
• La distancia por donde va a correr el caño desde el medidor hasta cada artefacto (no en línea recta).
• Cuántos metros de derivación van solo a cada artefacto.
• Si vas a usar Sigas (termofusión) o acero con epoxi (roscado).

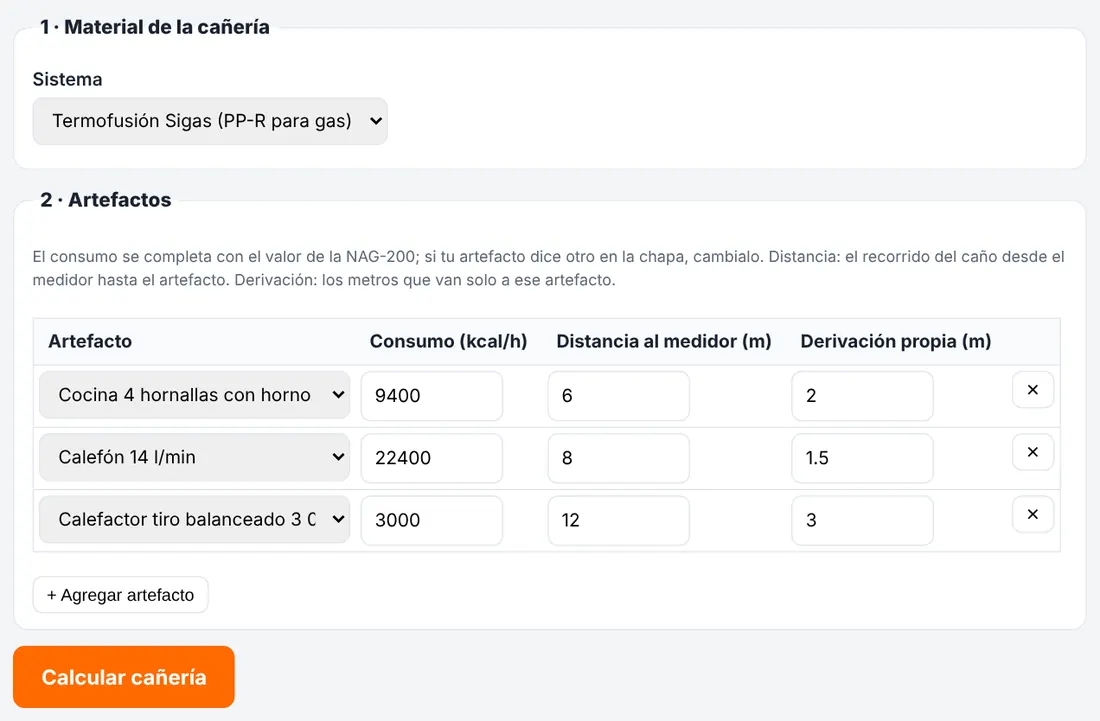

La calculadora, parte por parte

El formulario tiene secciones numeradas. Completalas de arriba hacia abajo y tocá el botón naranja Calcular.

12▶

1. 1
   Material de la cañería — ver explicación
2. 2
   Artefactos — ver explicación
3. ▶
   Botón naranja: arma el resultado debajo del formulario.

Qué poner en cada sección

Todos los casilleros traen un valor inicial razonable: cambiá solo los que no coincidan con tu caso. Los números de cada captura coinciden con la explicación de abajo.

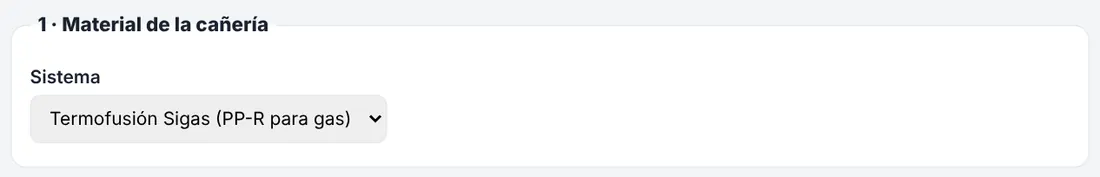

1 Material de la cañería

1

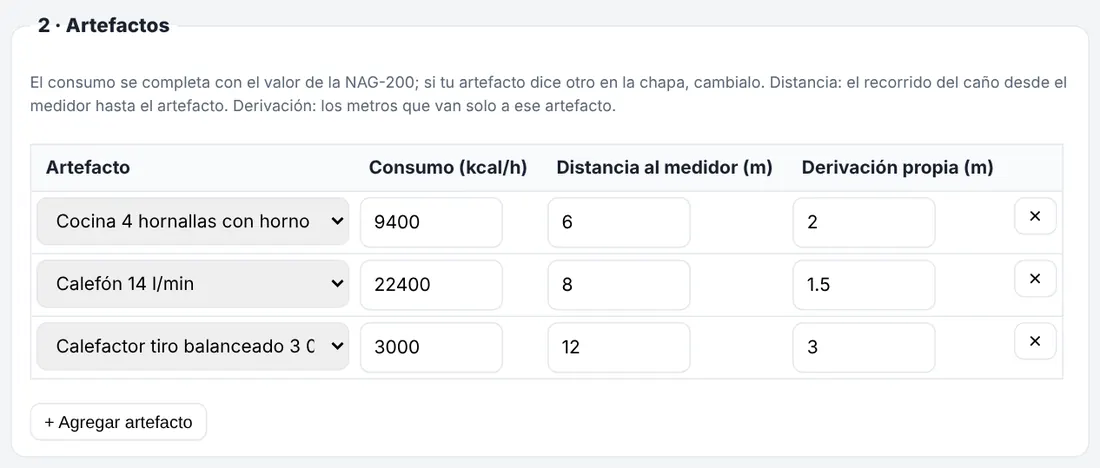

2 Artefactos

1234

Cómo leer el resultado

Al tocar Calcular aparece el resultado debajo del formulario. Son tres bloques:

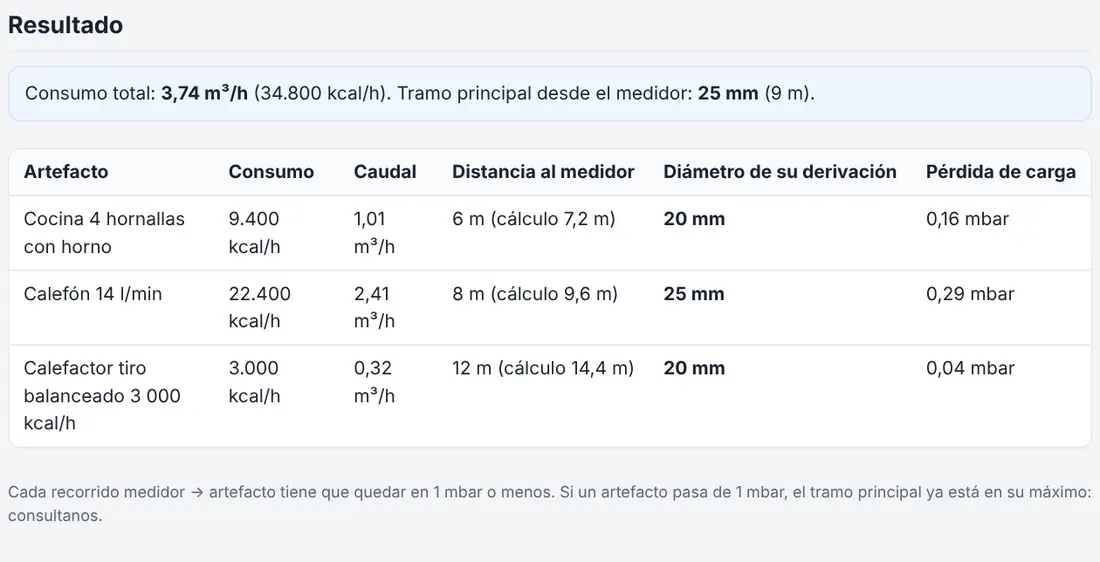

Resultado

Arriba, el consumo total de la casa (en m³/h y en kcal/h) y el diámetro del tramo principal desde el medidor. Abajo, una fila por artefacto con su consumo, el caudal (consumo ÷ 9.300 kcal/m³), la distancia real y la de cálculo, el diámetro de su derivación y la pérdida de carga, que tiene que quedar en 1 mbar o menos. Si un artefacto pasa de 1 mbar, el tramo principal ya está en su máximo: consultanos.

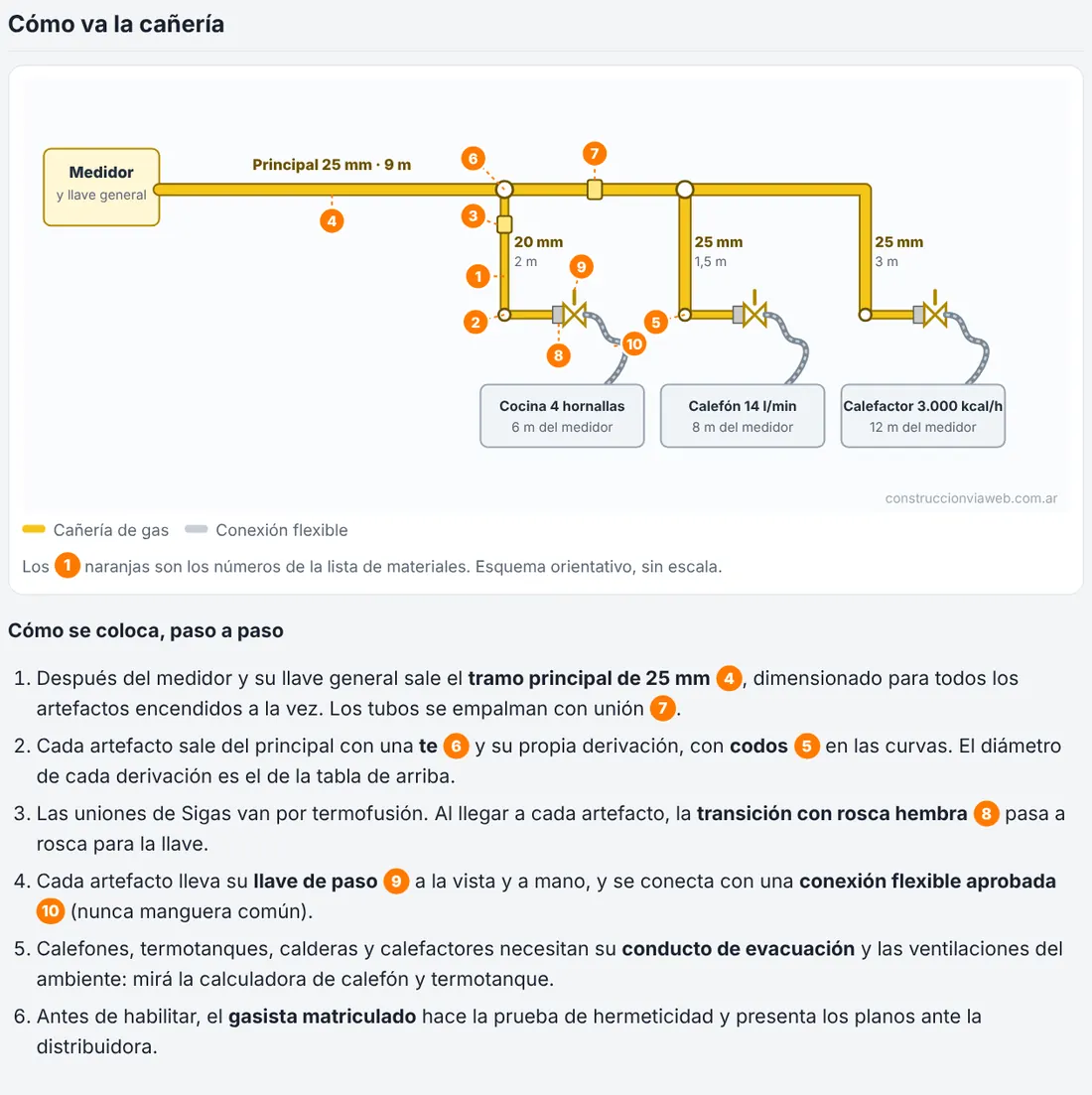

Cómo va la cañería

Un esquema con el medidor, el tramo principal, la te y la derivación de cada artefacto, con números que remiten a la lista de materiales. Debajo, el paso a paso de la instalación: unión de los tubos, tes y codos, transición a rosca en cada artefacto, llave de paso a la vista y conexión flexible aprobada (nunca manguera común).

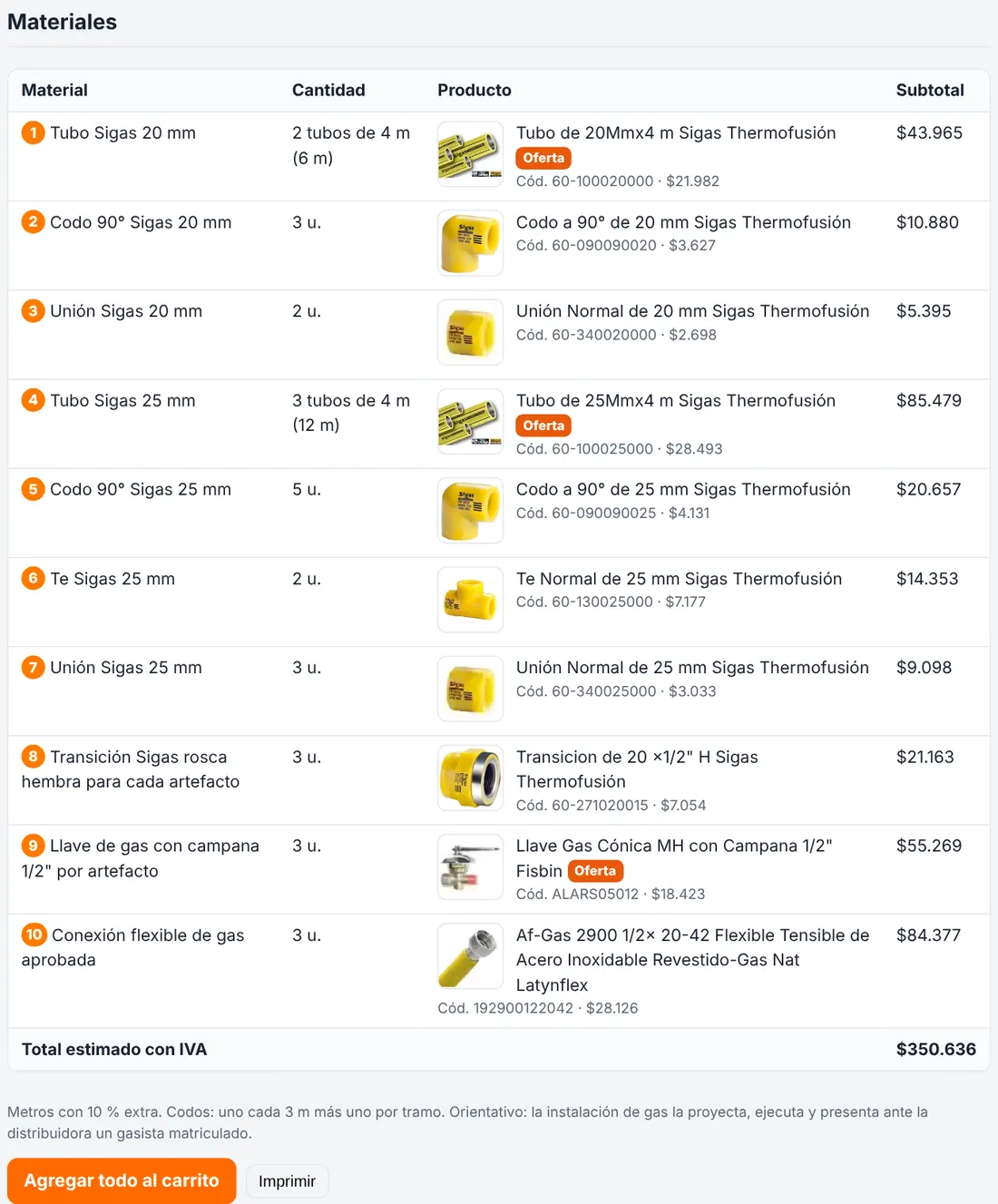

Materiales

Caños, codos, tes, uniones, llaves de paso y flexibles con cantidades y precios. Agregar todo al carrito suma la lista completa; Imprimir la deja lista para llevar.

Un ejemplo

Con la cocina (9.400 kcal/h, a 6 m), un calefón de 14 l/min (22.400 kcal/h, a 8 m) y un calefactor de tiro balanceado (3.000 kcal/h, a 12 m), el consumo total es de 34.800 kcal/h = 3,74 m³/h. El tramo principal sale de 25 mm (9 m); la cocina y el calefactor llevan derivación de 20 mm y el calefón de 25 mm, y ninguno pasa de 0,3 mbar de pérdida.

Agregar al pedido

• En el catálogo: lo que agregás va a tu pedido, con tus precios y descuentos. Después lo revisás en Carrito y lo confirmás por WhatsApp como siempre.
• En la tienda: va al carrito de la tienda (🛒 arriba a la derecha). Desde ahí mandás el pedido por WhatsApp y te confirmamos stock, envío y forma de pago.
• Con Agregar todo al carrito se suma toda la lista de materiales de una vez. Si te equivocás, corregí la cantidad en el carrito.

Consejos y errores comunes

Consejos

• Cargá todos los artefactos que habrá, también los que pensás sumar más adelante: es más barato dejar previsto el diámetro ahora que cambiar la cañería después.
• Medí la distancia siguiendo el recorrido real del caño, con las vueltas y los tramos verticales.
• Cada artefacto lleva su propia llave de paso a la vista y se conecta con una conexión flexible aprobada.
• Calefones, termotanques, calderas y calefactores necesitan su conducto de evacuación y sus ventilaciones. Si pensás sumar un calefón, usá también la calculadora de calefón o termotanque.
• Las cantidades son orientativas. La instalación de gas la proyecta, ejecuta y presenta ante la distribuidora un gasista matriculado.

Errores comunes

• Medir la distancia en línea recta en lugar de por donde va el caño.
• Dejar afuera artefactos: el cálculo se hace con todos encendidos a la vez.
• Cargar el consumo de otro modelo en vez del que dice la chapa.
• Usar manguera común en lugar de conexión flexible aprobada.

Preguntas frecuentes
