Partes y accesorios de una canaleta de PVC: qué es cada pieza y para qué sirve
Guía de compra e instalación · actualizada al 28/10/2026
Escrita por el dueño de Construcción Vía Web, con 35 años en el rubro de materiales para agua, gas y electricidad. Los datos técnicos salen de las normas y de los manuales de los fabricantes citados en cada guía.
Un sistema de canaletas tiene trece piezas. Estas son las de Pluvitubo, con el código del fabricante, para que pidas exactamente lo que necesitás.
Canaleta
El canal que junta el agua. Viene en tiras de 1, 2 y 3 m; el largo máximo es 3 m.
Unión de canaleta
Une dos tiras. Se pega con adhesivo para PVC.

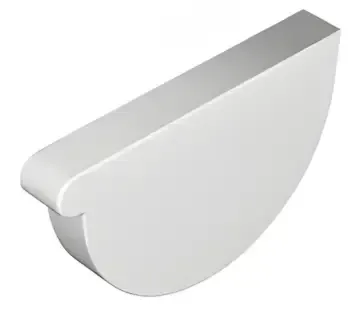

Tapa para canaleta
Cierra el extremo de la canaleta. Hay derecha (código 101150400000005) e izquierda (101150400000006).
Embudo de descarga
Recibe el agua y la pasa a la bajada. Va uno por bajada (código 101150400000001).
Tapa para embudo
Cierra el embudo cuando está en la punta. Derecha (101150400000007) o izquierda (101150400000008).

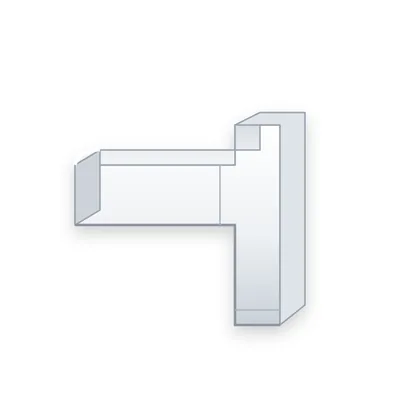

Esquinero interior/exterior
Dobla la canaleta en las esquinas del techo (código 101150400000009).

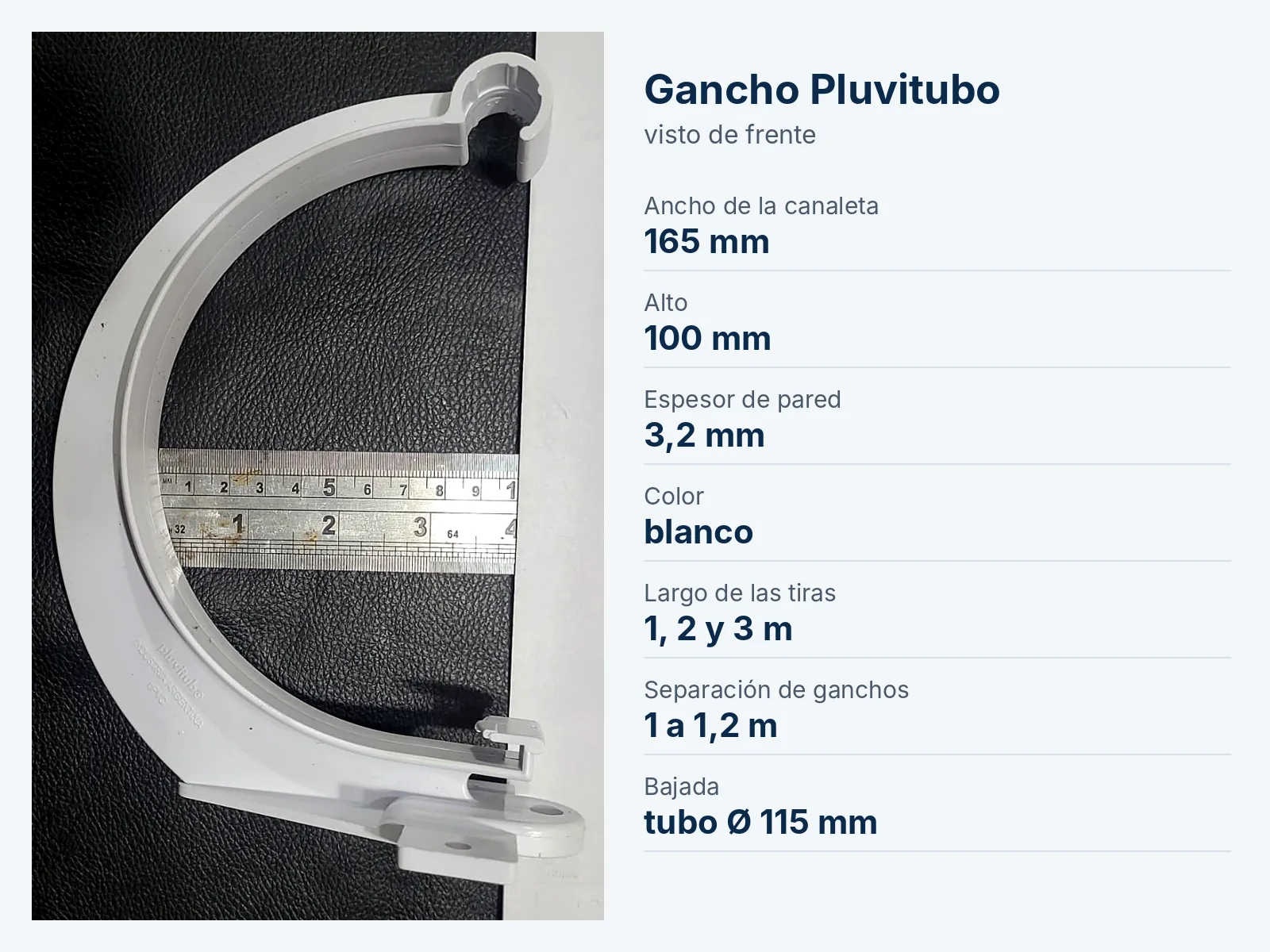

Gancho o soporte de canaleta
Sostiene la canaleta; va cada 1 a 1,2 m. Se atornilla a la cenefa por dos agujeros a 60 mm entre centros, o a un soporte metálico (código 101150300000001).
Soportes metálicos
Para techos sin cenefa: para cabio (101150300000005), para teja (101150300000004) y para chapa (101150300000003). Sobre el soporte va el gancho.
Codo 67°30'
Para desviar la bajada y salvar el alero (Ø 115 mm, código 101150400000004).
Codo 87°30'
Para cambios de dirección y la salida al pie de la bajada (Ø 115 mm, código 101150400000003).
Tubo de descarga
La bajada: Ø 115 mm, en tiras de 3 m (101150211500001) y 1 m (101150211500002).
Abrazadera para tubo
Fija la bajada a la pared, como máximo cada 2 m (código 101150300000002).
Medidas de la canaleta media caña y sus piezas
| Pieza | Medida |
|---|---|
| Canaleta media caña | 165 mm de ancho × 100 mm de alto, pared de 3,2 mm, blanca; tiras de hasta 3 m |
| Embudo | 186 × 175 mm |
| Esquinero 90° | 210 × 210 mm |
| Unión de canaleta | 53 mm de largo × 175 mm |
| Tapas | 175 mm (tapa para embudo de 15 mm, tapa para canaleta de 25 mm) |

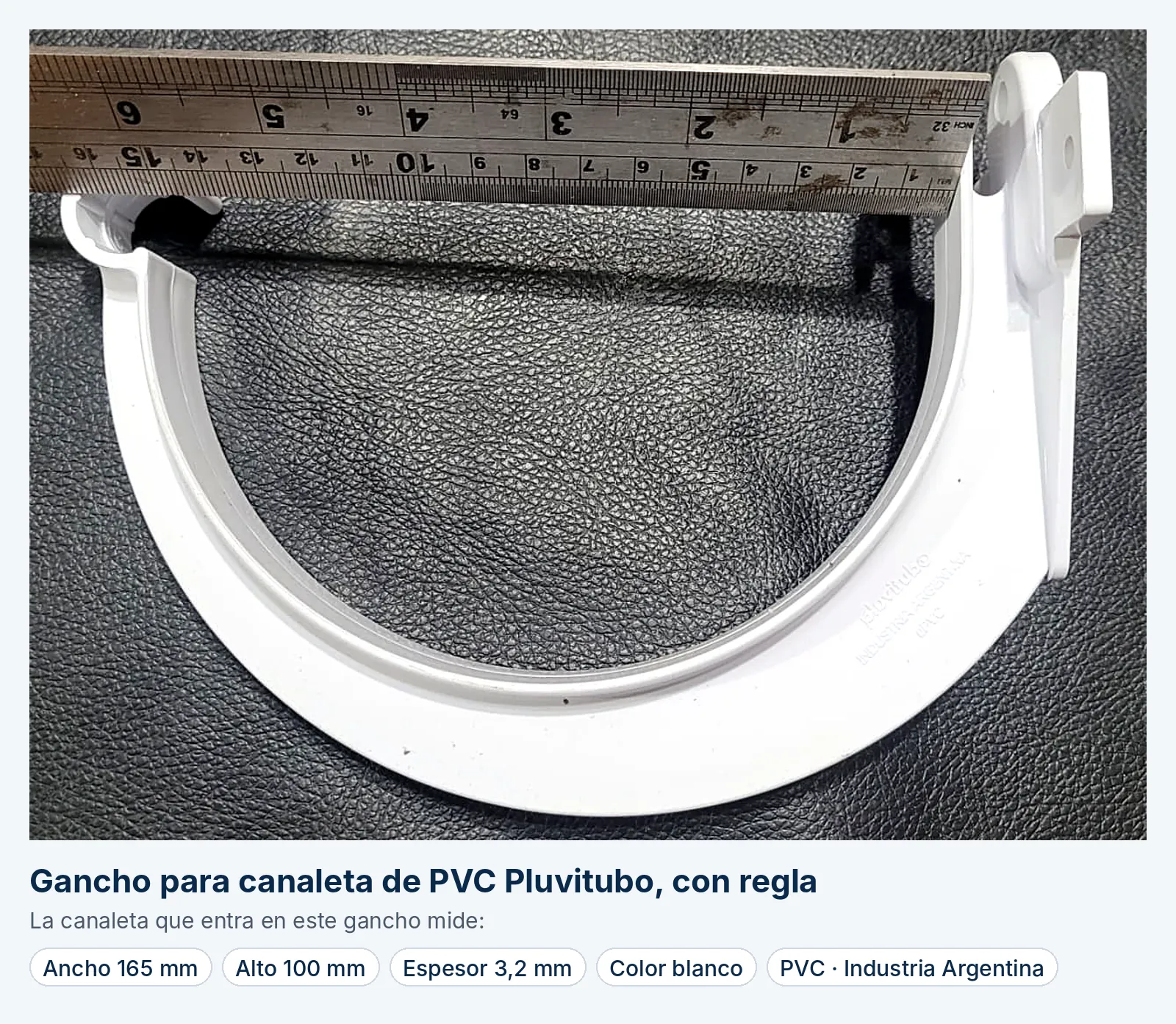

| Gancho plástico | para canaleta de 165 mm; agujeros de fijación a 60 mm entre centros |
| Tubo de bajada Pluvitubo | Ø 115 mm, en 1 y 3 m |
Así se ven armadas
Para saber cuántas de cada una, usá la calculadora de canaletas o la guía cuántas bajadas lleva un techo.
Fuentes: Manual de instalación del sistema de canaletas Pluvitubo — Plastiferro Domiciliario (fabricante) · Catálogo Pluvitubo 2026 — Plastiferro Domiciliario (fabricante) · Catálogo técnico de canaletas Nicoll 2008 — Nicoll S.A. (fabricante)
Calculá cuánto necesitás
Productos de esta guía
Preguntas frecuentes
¿Cuáles son las partes de una canaleta?
Canaleta, unión, tapas (para canaleta y para embudo), embudo, esquinero, ganchos o soportes, soportes metálicos para cabio, teja o chapa, codos, tubo de bajada y abrazaderas.
¿Qué diferencia hay entre la tapa para canaleta y la tapa para embudo?
La tapa para canaleta cierra un extremo de la canaleta; la tapa para embudo cierra el lado libre de un embudo que está en la punta. Las dos vienen en derecha e izquierda.
¿El esquinero sirve para esquinas interiores y exteriores?
Sí: el esquinero Pluvitubo es interior/exterior.
¿Qué diámetro tiene el tubo de bajada Pluvitubo?
115 mm, en tiras de 1 y 3 m, con codos de 67°30' y 87°30' del mismo diámetro.
